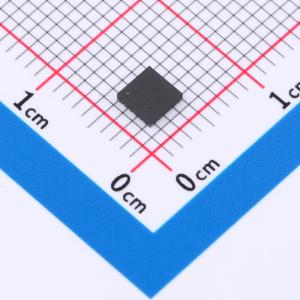

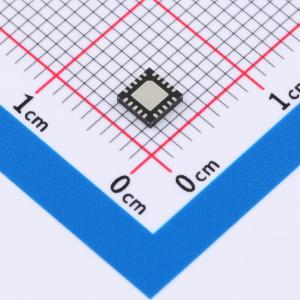

温馨提醒：图片仅供参考，商品以实物为准

BQ76907RGRR

适用于锂离子、锂聚合物、磷酸铁锂（LFP）和钛酸锂（LTO）电池组的2系列至7系列高精度电池监测与保护器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 德州仪器 BQ76907 是一款高度集成的、高精度电池监测器和保护器，适用于 2 系列至 7 系列的 Li-ion、Li-polymer、LiFePO4 (LFP) 和 LTO 电池组。该设备包括一个具有专用库仑计数器和累积电荷积分的高精度监测系统、一个高度可配置的保护子系统以及对主机控制的电池均衡的支持。集成包括低侧保护 NFET 驱动器、用于外部系统使用的可编程 LDO 以及支持高达 400-kHz 运行和可选 CRC 的 I2C 主机通信接口。BQ76907 采用 20 引脚 QFN 封装。
品牌名称: TI(德州仪器)
商品型号: BQ76907RGRR
商品编号: C22458649
商品封装: VQFN-20-EP(3.5x3.5)
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

商品概述

德州仪器 BQ76907 是一款高度集成的、高精度电池监测器和保护器，适用于 2 系列至 7 系列的 Li-ion、Li-polymer、LiFePO4 (LFP) 和 LTO 电池组。该设备包括一个具有专用库仑计数器和累积电荷积分的高精度监测系统、一个高度可配置的保护子系统以及对主机控制的电池均衡的支持。集成包括低侧保护 NFET 驱动器、用于外部系统使用的可编程 LDO 以及支持高达 400-kHz 运行和可选 CRC 的 I2C 主机通信接口。BQ76907 采用 20 引脚 QFN 封装。

商品特性

电池监控能力，支持2到7系列电池
集成低侧驱动器用于NFET保护，可选自主恢复
广泛的保护套件，包括电压、温度、电流和内部诊断
16位delta-sigma电压ADC – 高精度电池电压测量，典型值4 mV
专用16位或24位delta-sigma库仑计数ADC
高精度电流测量，低输入偏移误差
宽范围电流应用（±200 mV测量范围跨感测电阻）– 48位累积电荷积分器带定时器
主机控制的电池平衡
多种电源模式（典型的电池组工作范围条件）
NORMAL模式：32 uA至175 uA
SLEEP模式：6 uA
DEEPSLEEP模式：2.7 uA
SHUTDOWN模式：<1 uA
高电压耐受能力，电池连接和其他引脚上可达45 V
支持使用内部传感器和外部热敏电阻进行温度感应
集成一次性可编程（OTP）存储器，由TI编程
400-kHz I2C串行通信，可选CRC支持
可编程LDO用于外部系统使用
20引脚QFN (RGR)封装

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；监测芯片
	工作电压	3V~38.5V
	最大充电电流	-
	充电饱和电压	-
	放电截止电压	-
	电池类型	磷酸铁锂电池；锂电池

	属性	参数值
	电池节数	2~7
	工作温度	-40℃~+110℃
	电池温度检测	支持
	静态电流(Iq)	146uA
	均衡电流	50mA
	接口类型	I2C
