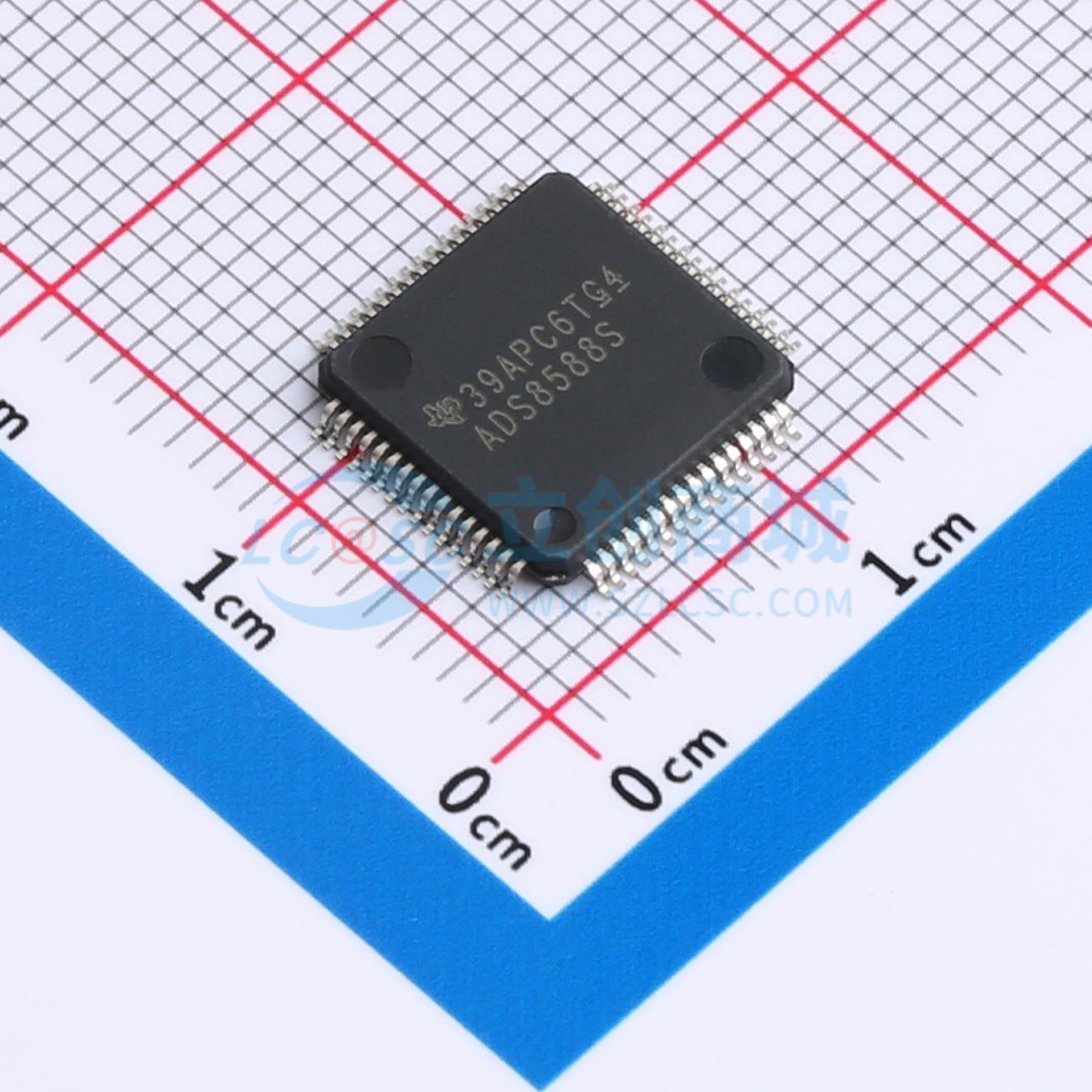

温馨提醒：图片仅供参考，商品以实物为准

ADS8588SIPMR

16位、高速8通道、同步采样ADC，具有双极性输入

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS8588S器件是一款基于集成式数据采集(DAQ)系统的8通道、16位、逐次逼近型(SAR)同步采样模数转换器(ADC)，每通道的最大采样频率为200kSPS。该器件每个通道都有一个完整的模拟前端，其中包含输入阻抗高达1MΩ的可编程增益放大器(PGA)、输入钳位、低通滤波器和ADC输入驱动器。此外，该器件还具备带缓冲器的低漂移、高精度基准电压，以用于驱动ADC。凭借灵活的数字接口，该器件支持串行、并行和并行字节通信，适用于各种主机控制器。 ADS8588S采用单一5V电源，并且可配置为接受±10V或±5V真正双极输入。高输入阻抗特性允许直连传感器和变压器，因此无需使用外部驱动器电路。此器件能够实现高性能、高精度以及零延迟转换，因此ADS8588S同样非常适用于工业自动化和控制IC。
品牌名称: TI(德州仪器)
商品型号: ADS8588SIPMR
商品编号: C22448171
商品封装: LQFP-64(10x10)
包装方式: 编带
商品毛重: 0.488889克(g)

商品参数

商品概述

ADS8588S器件是一款基于集成式数据采集(DAQ)系统的8通道、16位、逐次逼近型(SAR)同步采样模数转换器(ADC)，每通道的最大采样频率为200kSPS。该器件每个通道都有一个完整的模拟前端，其中包含输入阻抗高达1MΩ的可编程增益放大器(PGA)、输入钳位、低通滤波器和ADC输入驱动器。此外，该器件还具备带缓冲器的低漂移、高精度基准电压，以用于驱动ADC。凭借灵活的数字接口，该器件支持串行、并行和并行字节通信，适用于各种主机控制器。

ADS8588S采用单一5V电源，并且可配置为接受±10V或±5V真正双极输入。高输入阻抗特性允许直连传感器和变压器，因此无需使用外部驱动器电路。此器件能够实现高性能、高精度以及零延迟转换，因此ADS8588S同样非常适用于工业自动化和控制IC。

商品特性

具有集成式模拟前端的16位ADC同步采样
8通道可通过引脚编程设定的双极输入：±10V和±5V
高输入阻抗：1MΩ
5V模拟电源：2.3V到5V I/O电源
7kV静电放电(ESD)过压输入钳位
低漂移片上基准(2.5V)和缓冲器
200kSPS的最大吞吐量（所有通道）
差分非线性(DNL)：±0.35最低有效位(LSB)
积分非线性(INL)：±0.45 LSB
信噪比(SNR)：96.4dB；总谐波失真(THD)： - 114dB
最大偏移漂移：3ppm/℃
增益漂移：6ppm/℃
用于过采样的片上数字滤波器
灵活的并行、字节和串行接口
温度范围： - 40°C至 +125°C
封装：64引脚LQFP

应用领域

电网监控
保护中继器
多相电机控制
工业自动化和控制
多通道数据采集系统

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	200kHz
	通道数	8
	工作电压	4.75V~5.25V
	接口类型	串行；并行
	积分非线性	0.45LSB
	工作温度	-40℃~+125℃

	属性	参数值
	信噪比	96.4dB
	基准电压源	内置；外置
	基准电压源温漂	7.5ppm/℃
	可变增益	支持
	ADC架构	SAR
	静态电流	17mA
	全量程范围(FSR)	5V；10V
