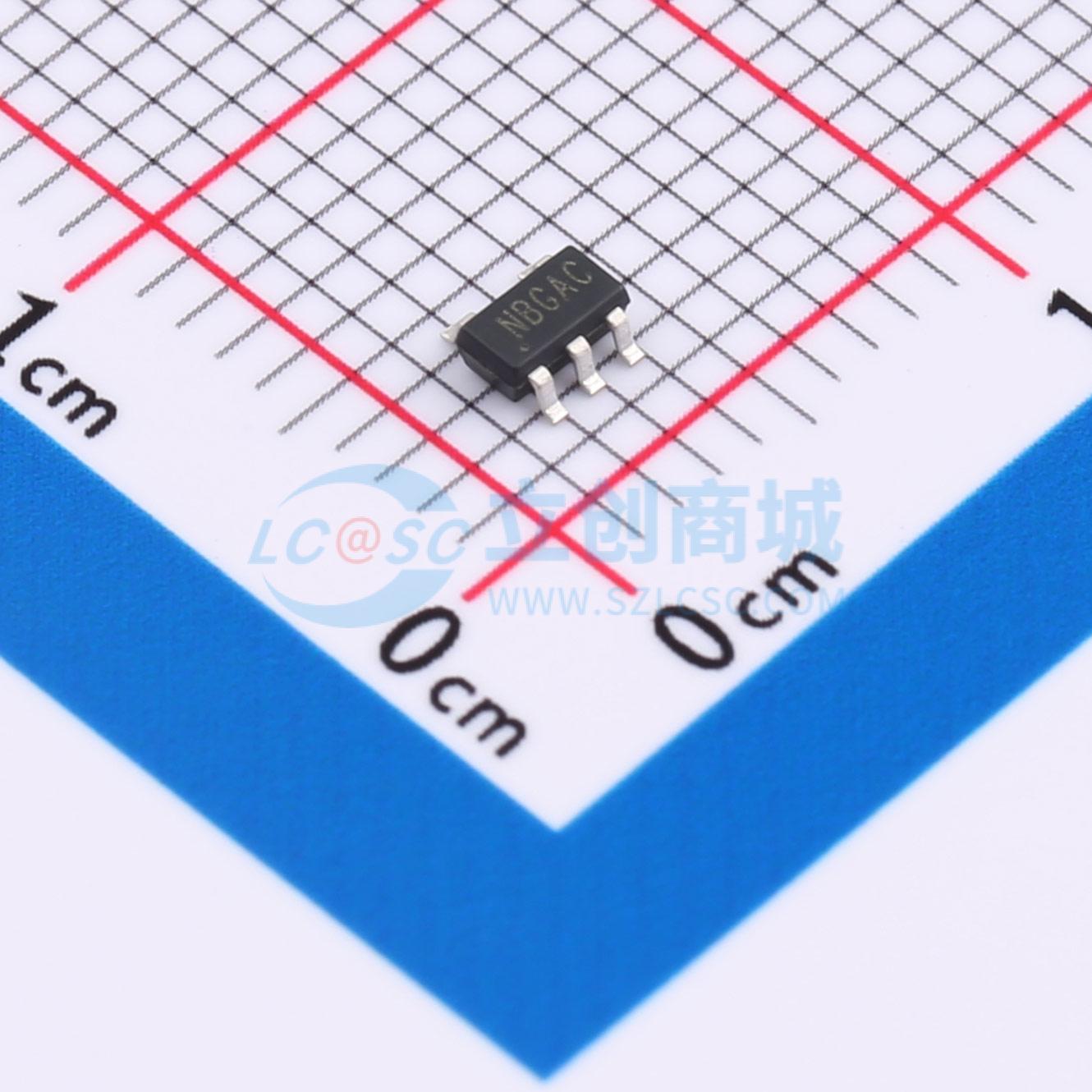

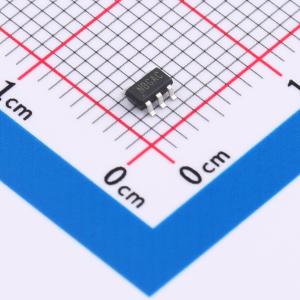

温馨提醒：图片仅供参考，商品以实物为准
JSM2019-ADJYN5G/TR
300mA 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输出类型：可调 最大输入电压：5.5V 可调 最大输出电流：300mA 电源纹波抑制比(PSRR)：74dB@(1kHz) 输出极性：正极
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- JSM2019-ADJYN5G/TR
- 商品编号
- C22447123
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 80dB@(100Hz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2uA | |
| 噪声 | - | |
| 功能特性 | 使能控制；过流保护；短路保护；热关断 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
JSM2019系列是一组低压差（LDO）电压调节器，具有宽输入电压范围（2.3V至6V）、低压差、低功耗和小型化封装等优点。
它具有快速瞬时响应能力，适用于需要瞬间快速加载速度的产品应用。通过选择带有EN引脚的器件并将其拉低，可选择进入关断模式。在此模式下，关断电流可低至仅100nA（典型值）。
JSM2019系列线性稳压器在2.3V至6V的宽输入范围和整个输出负载电流范围（0mA至300mA）内，使用陶瓷输出电容时能保持稳定。
商品特性
- 快速瞬态响应
- ±2%输出精度
- 300mA输出电流
- 100nA关断电流（可选）
- 宽工作输入电压范围：2.3V至6V
- 压差：在100mA/Vout 3.3V时为0.06V
- 支持固定输出电压1.8V、3.3V
- 使用陶瓷或钽电容时稳定
- 限流保护
- 过温保护
- 提供SOT - 23 - 5封装
应用领域
- 便携式电池供电设备
- 低功耗微控制器
- 笔记本电脑、掌上电脑和个人数字助理
- 无线通信设备
- 音频/视频设备
- 汽车导航系统
