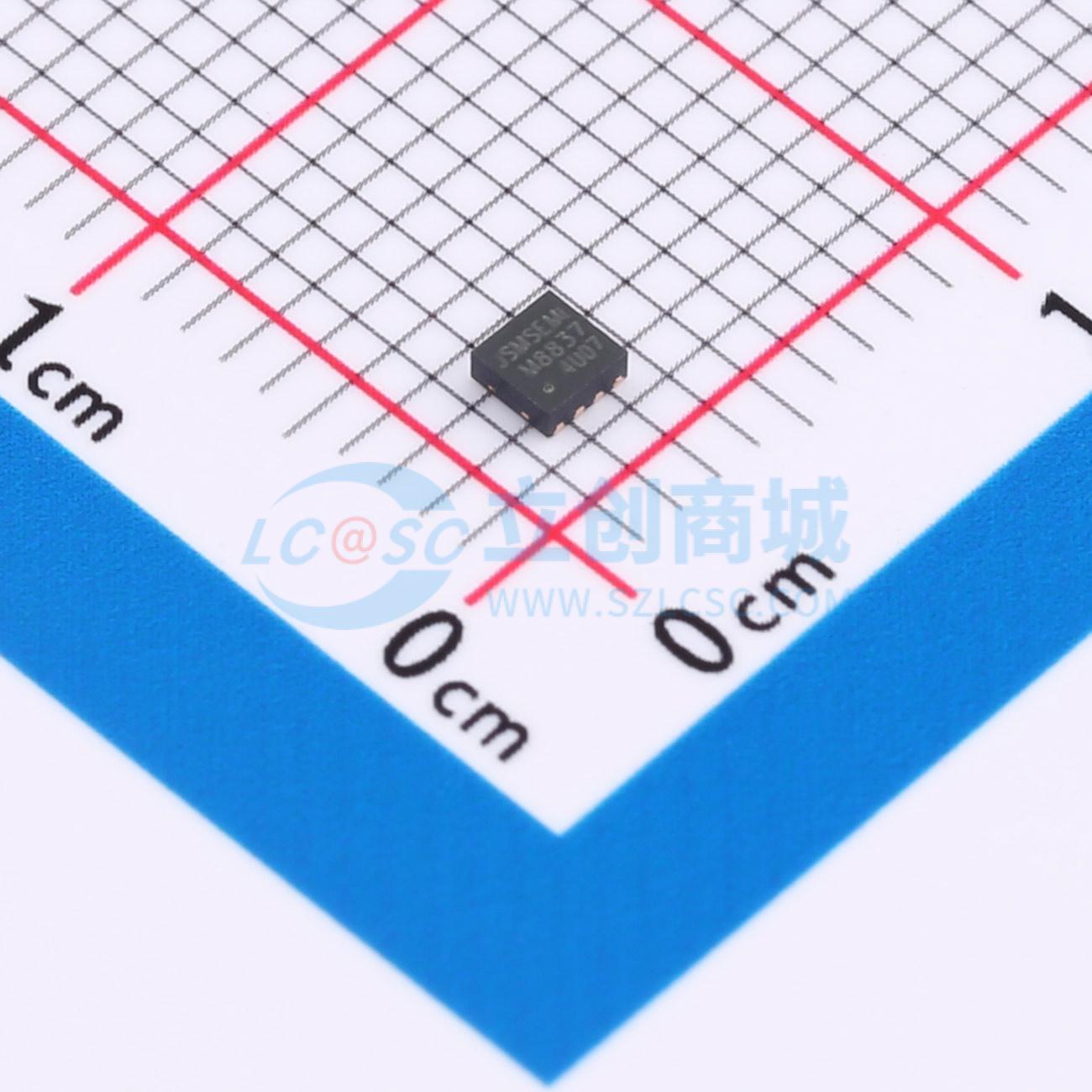

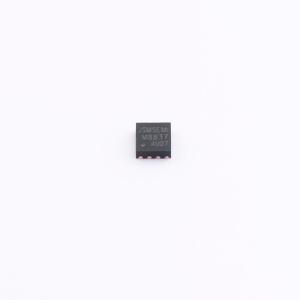

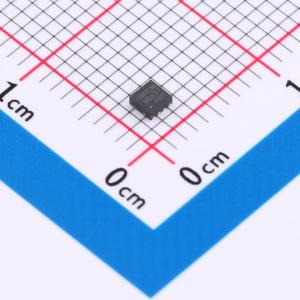

DRV8837DSGR-JSM
1.8A 12V低压H桥电机驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1.8A 12V低压全桥电机驱动芯片内置欠压保护 过流过温保护 H桥电机驱动器
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- DRV8837DSGR-JSM
- 商品编号
- C22447132
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.03175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 1.8V~7V | |
| 电机驱动电压(Vm) | 0V~12V | |
| 输出电流 | 1.8A | |
| H桥数量 | 1 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | - | |
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | 330mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 短路保护；内置电荷泵；过流保护；过温保护；欠压锁定 |
商品概述
DRV8837为摄像机、消费类产品、玩具以及其他低电压或电池供电的运动控制应用提供了一款集成的电机驱动器解决方案。该器件能够驱动一个直流电机或其他如螺线管之类的器件。输出驱动器模块由配置为H桥的N沟道功率MOSFET组成，用于驱动电机绕组。内部集成的电荷泵可产生所需的栅极驱动电压。DRV8837能够提供高达1.8A的输出电流。其电机电源电压输入范围为0至12V，逻辑电源电压输入范围为1.8V至7.0V。该器件具备一个与行业标准器件兼容的PWM输入接口。DRV8837具有超低功耗待机模式，待机电流为120nA。它集成了过流保护、短路保护、欠压闭锁和过热保护等内部关断功能。芯片采用小型DFN2X2-8封装，带有裸露散热焊盘，可有效散热。
商品特性
- 独立的电机和逻辑电源引脚：电机VM：0至12V；逻辑VCC：1.8至7V
- 低导通电阻，高侧HS + IS为330mΩ
- 具备nSLEEP引脚，支持低功耗睡眠模式（120nA）
- 最大驱动电流为1.8A
- 支持脉宽调制或PH/EN接口，DRV8837型号支持PWM（IN1/IN2）接口
- 提供全面的异常保护，包括VCC欠压保护、过流保护和内置过温保护
- 采用小型封装尺寸DFN2X2-8
应用领域
- 摄像机
- 电机控制
- 玩具
- 机器人
- 医疗设备
