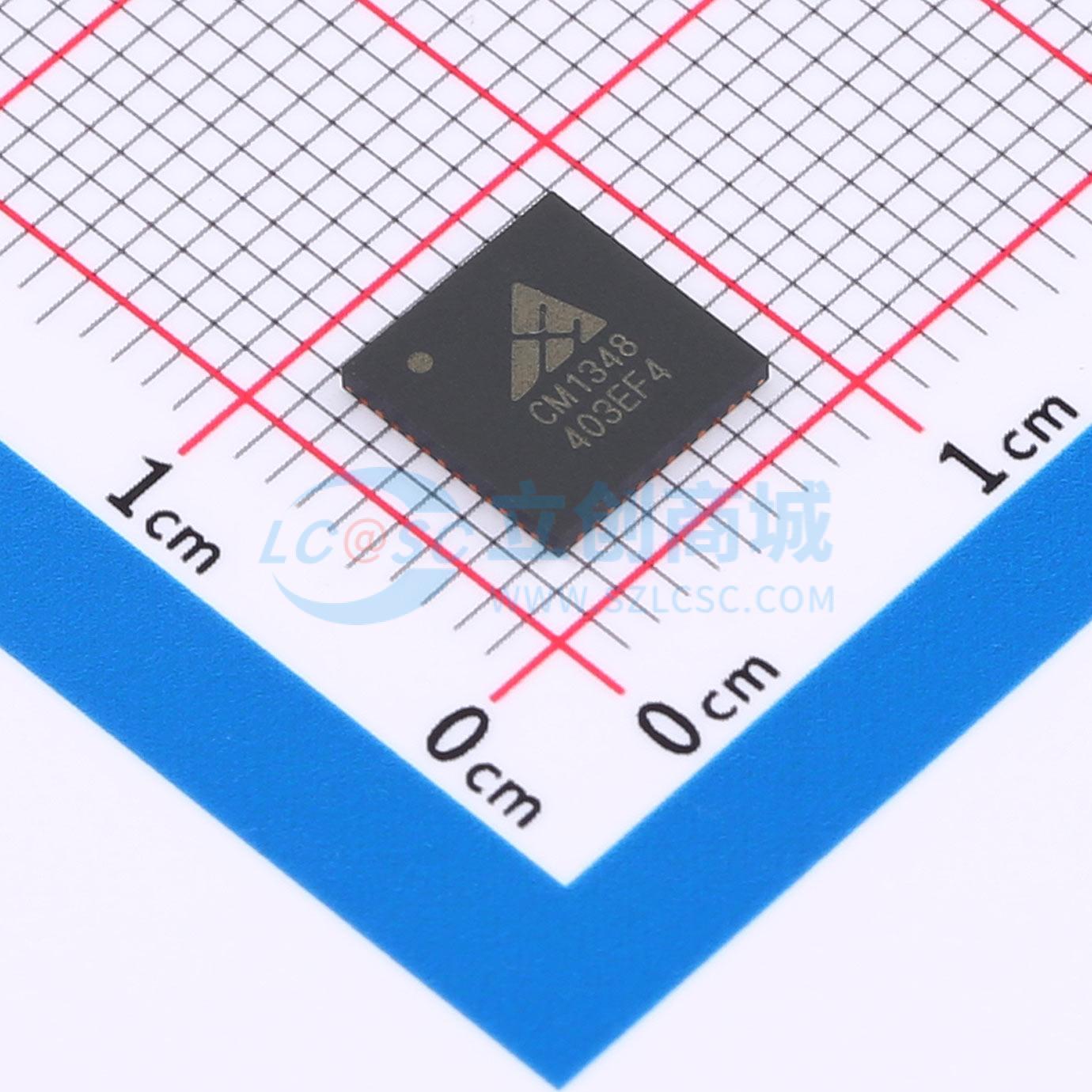

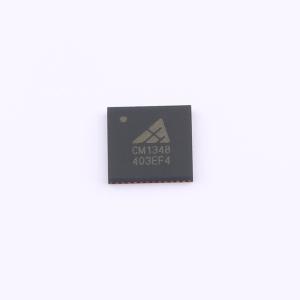

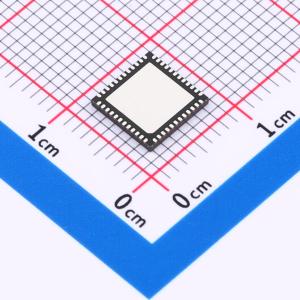

温馨提醒：图片仅供参考，商品以实物为准

CM1348-QFNTR

16通道24位ADC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 低噪声、24位、△Z型模数转换器，支持16个单通道输入或者8组差分输入。
品牌名称: CIMO(士模微)
商品型号: CM1348-QFNTR
商品编号: C22446833
商品封装: QFN-48(7x7)
包装方式: 托盘
商品毛重: 2.174克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	103dB
	时钟/振荡器	内置；外置
	时钟频率(fc)	15.729MHz；100kHz~16MHz
	ADC架构	Sigma-Delta
	静态电流	300nA
	功能特性	软复位；同步触发；集成调制器；多路复用器；双极性电源；双极性输入；内置数字滤波器；上电复位；内置温度传感器

商品概述

CM1348是一款低噪声、24位模数转换器，支持16个单端输入或8组差分输入。该器件支持单次转换和连续转换模式：在单次转换模式下，最大数据速率为29.5 kSPS；在连续转换模式下，最大数据速率为125 kSPS。片内集成锁相环电路，可将32.768 kHz晶振时钟倍频至15.729 MHz作为系统时钟，同时也支持外部注入最高16 MHz的时钟作为系统时钟。 CM1348具备系统自检功能，可通过寄存器读取供电电压、片内温度、基准电压、增益和失调电压等数据。它支持串行外设接口通信，可用于配置输入通道、数据速率、通用输入输出端口和检测功能。

商品特性

24位无失码
固定通道模式或自动扫描模式
固定通道模式数据速率：125 kSPS
自动扫描模式数据速率：29.5 kSPS/通道
单次转换数据稳定
16个单端输入或8组差分输入
单极(5V)或双极(±2.5V)工作电压
低噪声：2.8 μVrms (1.8 kSPS)
积分非线性误差：0.0003%
失调电压温漂：0.02 μV/℃
增益温漂：0.4 ppm/℃
支持开路检测功能
具有转换开始控制管脚
内部信号可输出至片外进行信号调理
片上温度、基准电压、失调电压、模数转换器增益、电源电压回读自检
转换功耗：21 mW
待机、休眠及断电模式
8个通用输入输出端口
晶振或外部时钟：32.768 kHz

应用领域

医学
过程控制
机械及系统监视
快速扫描多通道仪器
工业系统
实验测量系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	24
	采样率	125kHz
	通道数	16
	工作电压	2.7V~5.5V
	接口类型	SPI
	差分输入	是
	积分非线性	-
