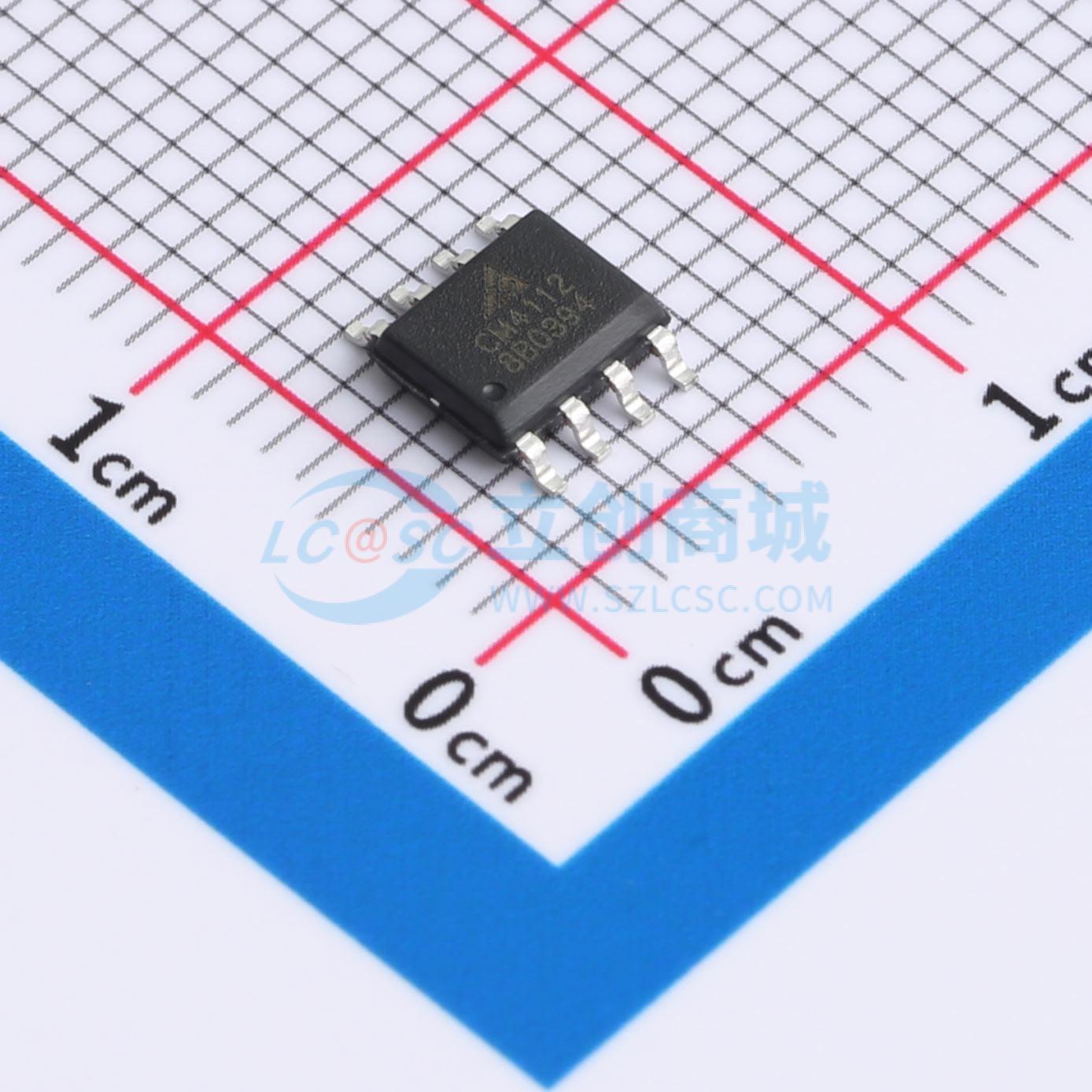

温馨提醒：图片仅供参考，商品以实物为准

CM4112-SOPTA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 零温漂、精密、低噪声、低输入偏置电流双通道斩波运算放大器
品牌名称: CIMO(士模微)
商品型号: CM4112-SOPTA
商品编号: C22446835
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1395克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	放大器数	双路
	增益带宽积(GBP)	2MHz
	输入偏置电流(Ib)	117pA
	输入失调电压(Vos)	13.4uV
	共模抑制比(CMRR)	135dB
	压摆率(SR)	0.88V/us
	输出电流	32mA

	属性	参数值
	轨到轨	轨到轨输出
	输入失调电压温漂(Vos TC)	120nV/℃
	静态电流(Iq)	950uA
	工作温度	-40℃~+85℃
	双电源(Vee ~ Vcc)	5V~18V；-18V~-5V
	最大电源宽度(Vdd-Vss)	36V
	噪声密度(eN)	8.2nV/√Hz@1kHz
	输入失调电流(Ios)	251.7pA

商品概述

CM4112 是一款高精度双通道放大器，采用了自稳零和斩波技术。具有极低的失调电压和失调电压漂移、低输入偏置电流、低噪声、低功耗等特征，能够在 ±5V 至 ±78V 的双电源供电情况下工作。 CM4112 使用 1000pF 以下容性负载时无需外部补偿即可保持输出稳定。当电源电压为 36V 时，每放大器的电源电流典型值 950μA。输入端内置 500Ω 串联电阻，不仅能对内部电路进行保护，同时使得芯片可以接受略高于电源电压的输入信号，并且保持输出不会反相。 CM4112 的失调电压典型值仅为 73.4μV，失调电压漂移典型值为 -0.12μV/°C，噪声仅为 0.3μVpp（0.7Hz 至 7012Hz），因而对系统引入的误差非常小，适用于各种高精度应用。 CM4112 提供小型 8 管脚 MSOP 表面贴装和 8 管脚 SOP 窄体两种封装，其额定工作温度范围均为 -40°C 至 85°C。

商品特性

低失调电压：典型值为 73.4μV
极低失调电压漂移：典型值为 -0.12μV/°C
低输入偏置电流：最大值为 146pA
低噪声密度：典型值为 8.2nV/√Hz
输入共模范围：GND + 7.5V 至 VDD - 1.5V
轨到轨输出
共模抑制比：> 120dB
电源抑制比：> 120dB
高开环增益：> 120dB
低电源电流：每放大器典型值为 950μA
双电源供电：±5V 至 ±78V
压摆率：典型值为 0.8V/μs
增益带宽积：典型值为 2MHz
单位增益稳定
输入过压输出无反相
内部保护电路支持输入高于电源电压

应用领域

传感器调理电路
热电偶
电阻式温度检测器 (RTD)
应变电桥测量
工业过程控制输入和输出信号调理
有源滤波器
CM4112 在单极配置时，可以作为 16 位高精度 DAC CM7501 的输出放大器
