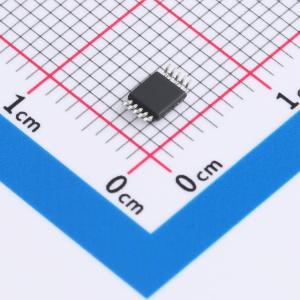

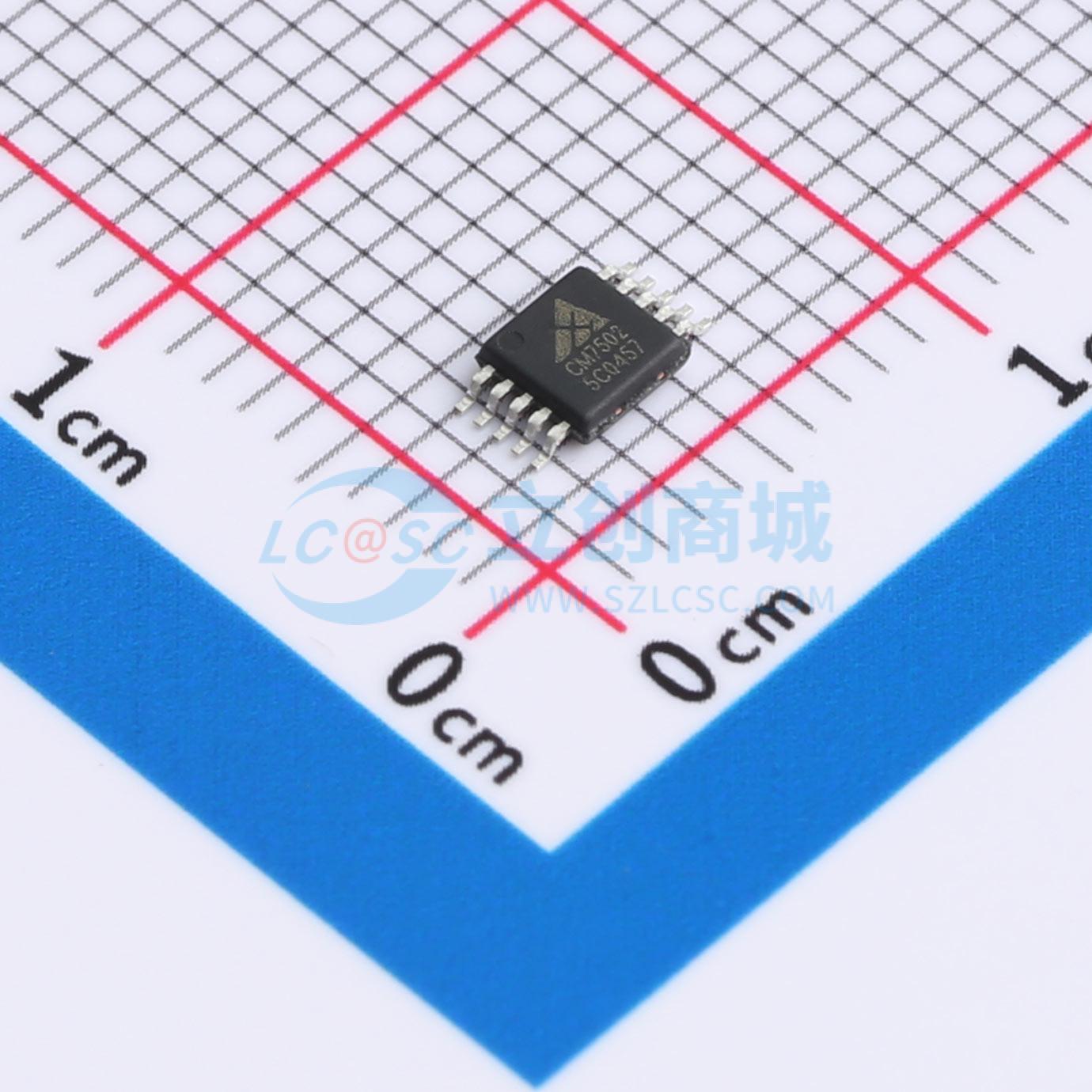

温馨提醒：图片仅供参考，商品以实物为准

CM7502-MSOTA

精密、双极性、电压输出，支持XY2-100协议、16位DAC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 16位无缓冲电压输出数模转换器(DAC),工作温度-40-125度
品牌名称: CIMO(士模微)
商品型号: CM7502-MSOTA
商品编号: C22446834
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.094克(g)

商品参数

商品概述

一款16位无缓冲电压输出数模转换器，采用单电源供电，电压范围为2.7V~5.5V。设计支持XY2-100协议，专门针对激光振镜控制器应用。在全温度范围内保证输出电压单调性。无缓冲器设计带来极低功耗，静态电流仅为120μA，零码失调误差低至0.5LSB。支持2V至VDD范围的基准电压输入，输出电压摆幅为0V至VREF。内部集成精确匹配的电阻串，配合外部精密运算放大器可在RFB上产生最大±VREF摆幅的双极性输出。采用兼容SPI/QSPI/MICROWIRE的三线串行接口，时钟速率最高可达50MHz，可直接连接光耦合器以满足特定需求。上电复位电路将输出置为中间电平，CLR异步复位管脚也可实现此功能。该器件仅支持双极性输出模式工作。

商品特性

单电源供电：2.7V~5.5V
低电源电流：120μA
INL误差：±0.4LSB
低毛刺脉冲：0.5nV·s
短建立时间：1μs
全温范围内保证输出电压单调性
电压输出可直接驱动60kΩ负载
50MHz SPI/QSPI/MICROWIRE兼容型串行接口
上电复位将DAC输出至中间电平
CLR异步复位管脚
补偿基准源电流
MSOP10 3mm × 3mm、DFN10 3mm × 3mm封装

应用领域

激光振镜控制器
高精度仪器仪表校准电路
过程控制和工业自动化
自动测试设备
精密信号源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率(位)	16位
	通道数	1
	接口类型	SPI；QSPI
	工作电压	2.7V~5.5V
	建立时间	1us

	属性	参数值
	输出类型	电压-非缓冲
	积分非线性	0.5LSB
	工作温度	-40℃~+125℃
	更新速率	-
	功能特性	双极性输出；上电复位
	静态电流	120uA
