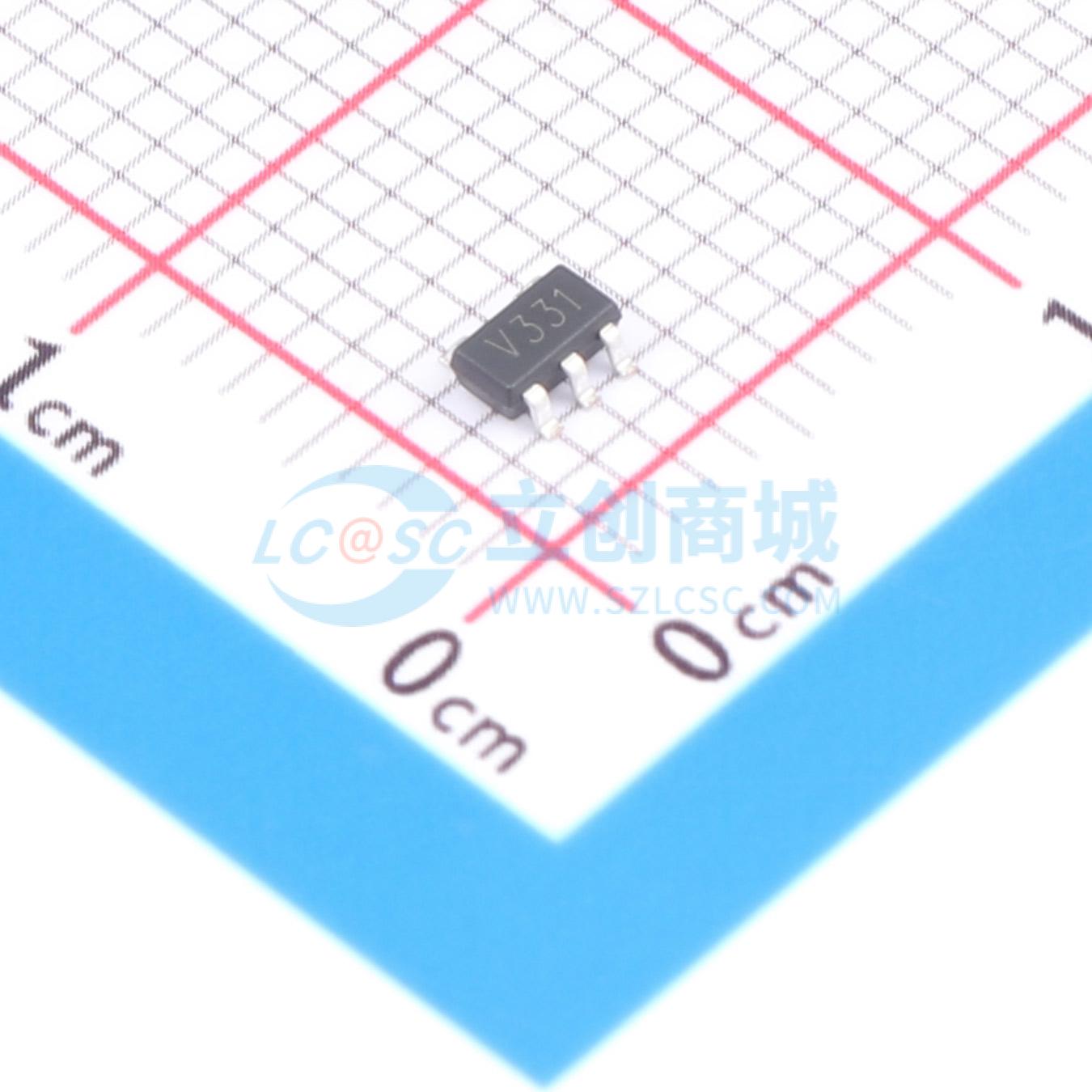

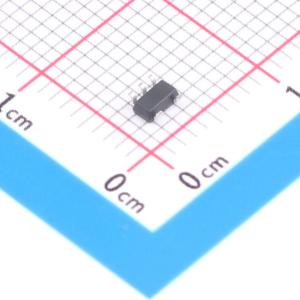

温馨提醒：图片仅供参考，商品以实物为准
LMV331M5/TR
超低功耗、轨到轨输入输出、1.8V、推挽输出比较器
- 描述
- LMV331是一款具有内部迟滞功能的低功耗、高速比较器，专为采用3V或5V电源供电的系统而优化。该器件具有高速响应、低功耗、低失调电压以及轨到轨输入和输出范围的特点。传播延迟为70ns（过驱动电压为100mV时），每个比较器的电源电流为46μA
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LMV331M5/TR
- 商品编号
- C22446583
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.045548克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 500uV | |
| 输入偏置电流(Ib) | 6pA | |
| 传播延迟(tpd) | 70ns | |
| 滞后电压(Vhys) | 6mV | |
| 共模抑制比(CMRR) | 70dB | |
| 输出类型 | 推挽 |
| 属性 | 参数值 | |
|---|---|---|
| 输出模式 | CMOS；TTL | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 静态电流(Iq) | 46uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee ~ Vcc) | 0.9V~2.75V；-2.75V~-0.9V | |
| 输入失调电流(Ios) | 4pA |
商品概述
LMV331是一款低功耗、高速比较器，内置迟滞功能，专为由3V或5V电源供电的系统优化。该器件具有高速响应、低功耗、低失调电压以及轨到轨输入和输出范围的特点。 传播延迟为70ns（过驱动100mV），每个比较器的电源电流为46μA。内部输入迟滞可消除因内部输入噪声电压引起的输出切换。最大输入失调电压为3mV，工作范围为1.8V至5.5V。 所有器件的温度范围均为-40℃至+85℃。单通道的LMV331采用环保型SC70 - 5和SOT - 23 - 5封装。双通道的LMV393采用环保型DIP - 8、SOP - 8、SOT23 - 8、MSOP - 8和DFN - 8封装。
商品特性
- 46μA（典型值）低功耗
- 快速，70ns传播延迟
- 单电源+1.8V至+5.5V供电
- 低失调电压：3mV（最大值）
- 轨到轨输入和输出
- CMOS/TTL兼容输出
- 内置迟滞实现清晰切换
- 过驱动输入无相位反转
- 工作温度：-40℃至+85℃
- 小封装：LMV331提供SOT - 23 - 5和SC70 - 5封装；LMV393提供DIP - 8、SOP - 8、SOT23 - 8、MSOP - 8和DFN - 8封装
应用领域
- 报警和监控电路
- 峰值和过零检测器
- 逻辑电平转换
- RC定时器
- 窗口比较器
- 红外接收器便携式系统
