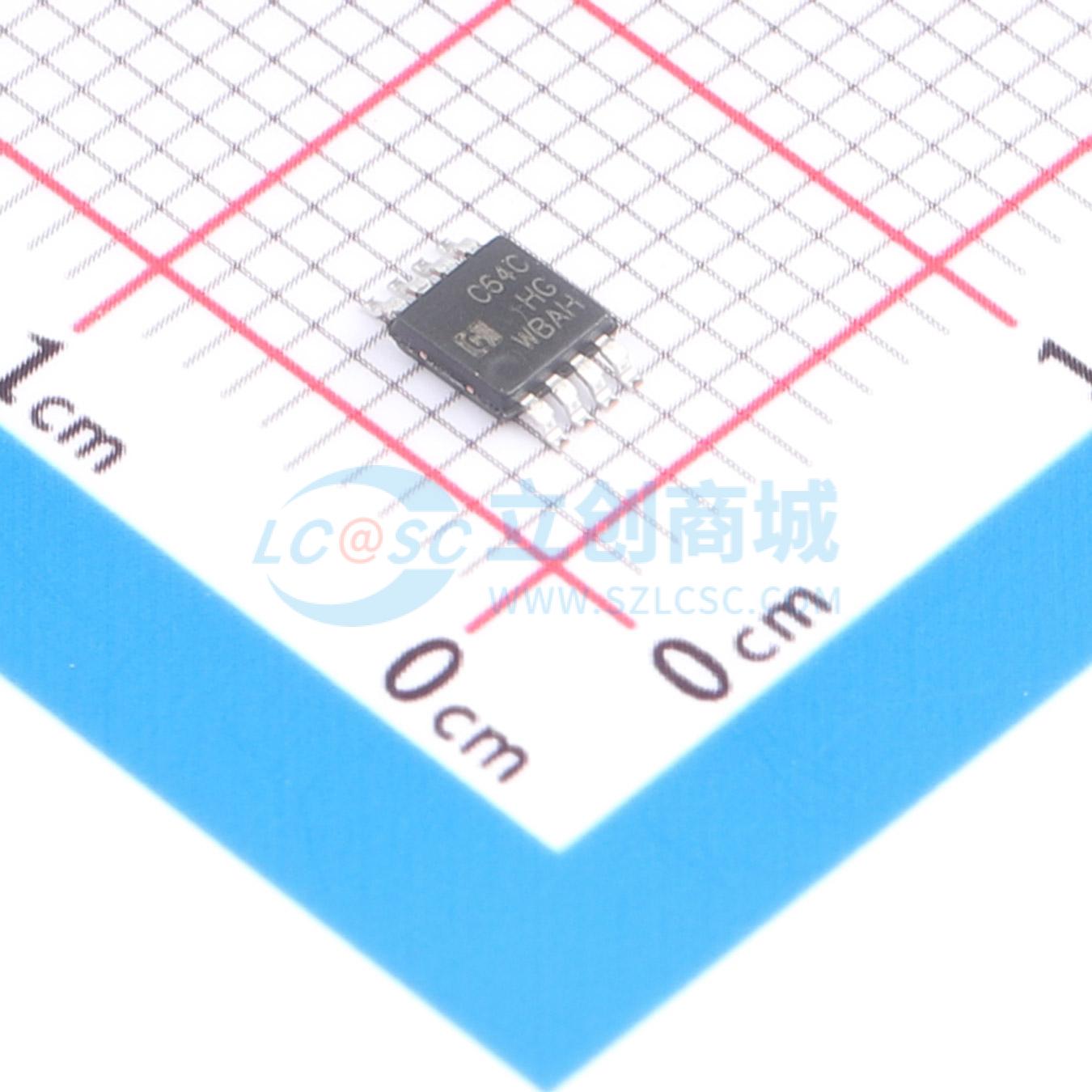

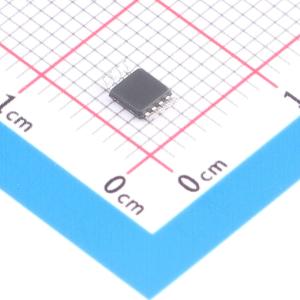

HG24C64CMM/TR
I²C兼容的64-Kbit串行EEPROM，具备硬件写保护、独特ID和低功耗待机模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HG24C64CMM/TR
- 商品编号
- C22446589
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.158792克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 64Kbit | |
| 时钟频率(fc) | 1MHz；400kHz | |
| 写周期时间(Tw) | 3ms | |
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 200万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 硬件写保护功能；内置上电复位(POR)；噪声抑制功能 | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+105℃ | |
| 工作电流 | 0.5mA | |
| 待机电流 | 1uA | |
| 读取访问时间(tA) | 900ns；500ns |
商品概述
HG24C64C 是一款 64-Kbit I²C 兼容串行 EEPROM 器件。该器件设计工作于 1.7V 至 5.5V 的供电电压范围，最大传输速率达 1MHz。工作温度范围为 -40°C 至 +105°C。器件集成了一个写保护引脚，用于对整个存储器阵列进行硬件写保护。该串行 EEPROM 存储器组织为 256 页，每页 32 字节，总计 8192×8 位。HG24C64C 提供了一个额外的 32 字节识别页，供用户存储敏感的应用参数。该页面在应用数据写入识别页后，可被永久锁定为只读模式。HG24C64C 还提供一个独立的存储器块，内含工厂编程的 128 位 ID。此块为只读模式，可通过发送特定的读取命令进行访问。HG24C64C 采用无铅绿色封装：SOP、MSOP、TSSOP、DFN 和 SOT。
商品特性
- 供电电压：1.7V 至 5.5V
- 两线串行接口，兼容 I²C
- 兼容 400 kHz 和高速 1MHz 传输速率
- 字节和页写模式（最多 32 字节），允许部分页写入
- 自定时写周期（最大 3ms）
- 对整个存储器阵列的硬件写保护
- 附加的 32 字节可写锁定页和 128 位 ID
- 施密特触发器，滤波输入以抑制噪声
- 高可靠性
- 耐久性：2,000,000 次写循环
- 数据保持：200 年
- ESD 保护（人体模型）：6000V
- 低工作电流
- 写电流：0.5 mA（最大值）
- 读电流：0.5 mA（最大值）
- 待机电流：1 μA（最大值）
- 工作温度范围：-40°C 至 +105°C
- 绿色封装选项（符合 RoHS，无铅/无卤素）— SOP-8、TSSOP-8、MSOP-8、DFN-8、SOT-23-5
