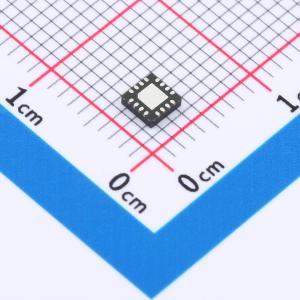

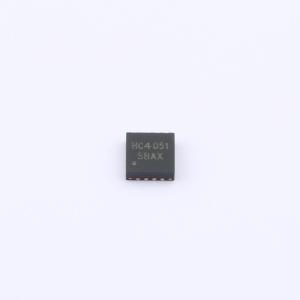

温馨提醒：图片仅供参考，商品以实物为准
74HC4051LQ/TR
74HC4051 八选一模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74HC4051是一款八选一模拟开关电路，内置3个地址选择端 (A0～A2)，低有效的使能输入端（E），8路独立的输入/输出端（YO~Y7）及公共输入/输出端 (Z)。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- 74HC4051LQ/TR
- 商品编号
- C22446580
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.10452克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | 8 | |
| 导通电阻(Ron) | 2.5kΩ | |
| 工作电压 | 3V~9V |
| 属性 | 参数值 | |
|---|---|---|
| 带宽 | 40MHz；13MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 30ns | |
| 功能特性 | 双向模拟通道 |
商品概述
74HC4051 是一款八选一模拟开关电路，内置 3 个地址选择端（A0~A2）、低有效的使能输入端（E）、8 路独立的输入/输出端（Y0~Y7）及公共输入/输出端（Z）。电路内部有 8 个双向模拟开关，每个开关的一端连接到独立的输入/输出（Y0~Y7）端，另一端连接到公共的输入/输出（Z）端。当 E 为低电平时，通过 A0~A2 选择一个通路的开关处于低阻导通状态；当 E 为高电平时，A0~A2 设置无效，所有开关处于高阻关断状态。如果需要切换开关状态，就必须使用使能输入端（E）。VDD 和 VSS 是连接到数字控制输入端（A0~A2 和 E）的电源电压，（VDD－VSS）的范围是 3~9V。模拟输入输出（Y0~Y7 和 Z）能够在最高 VDD、最低 VEE 之间变化，VDD - VEE 不会超过 9V。对于用做数字多路选择开关，VEE 和 VSS 是连在一起的（通常接地）。
应用领域
模拟多路选择开关、数字多路选择开关及信号选通
