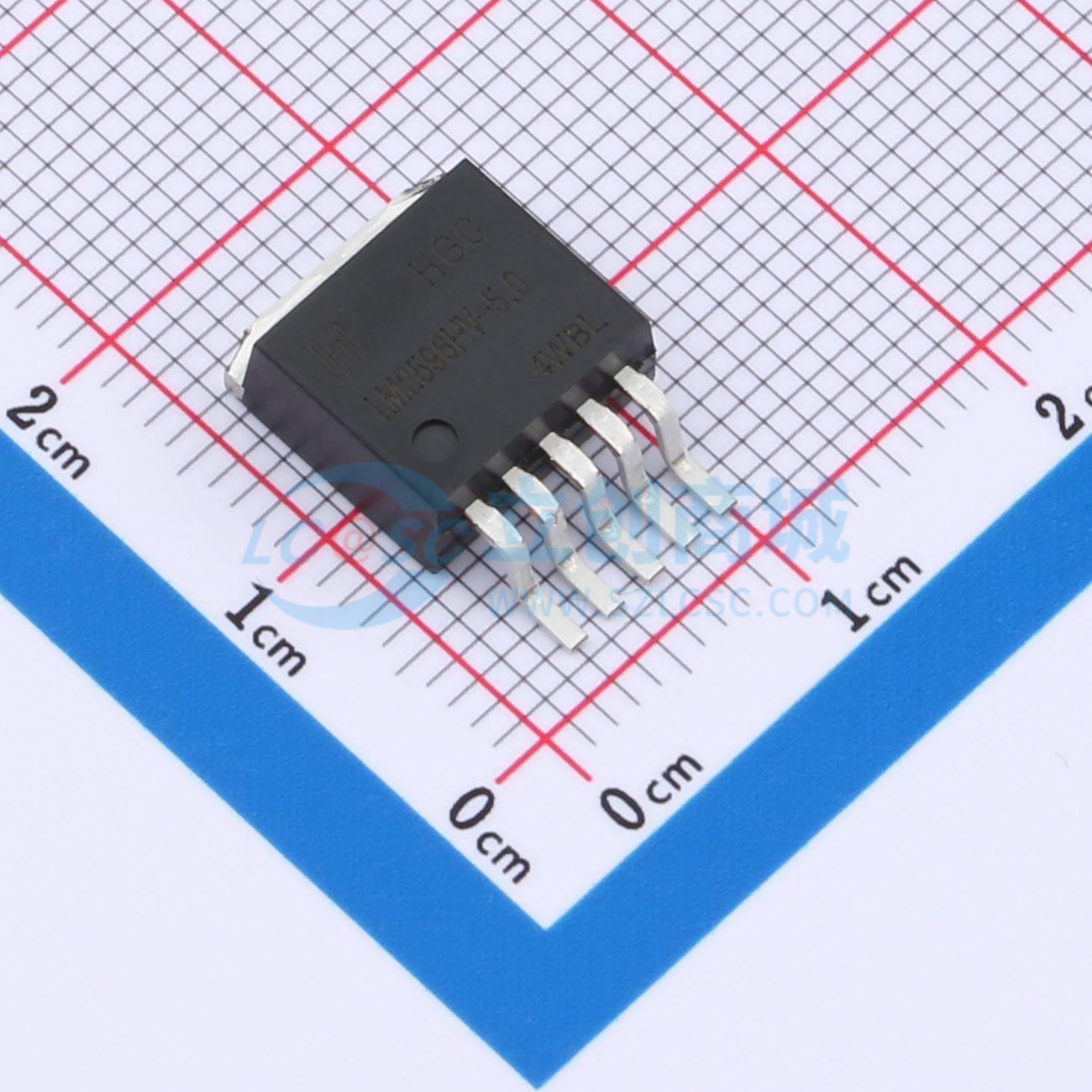

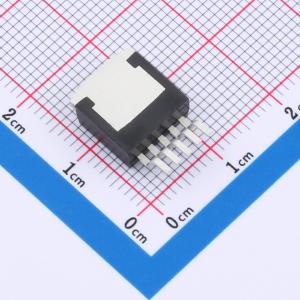

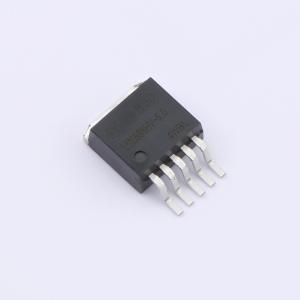

温馨提醒：图片仅供参考，商品以实物为准

LM2596HVS-5.0RG

3A 150KHZ DC开关稳压电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 150KHZ 3A 57V耐压 5V输出
品牌名称: HGC(深圳汉芯)
商品型号: LM2596HVS-5.0RG
商品编号: C22439313
商品封装: TO-263-5
包装方式: 编带
商品毛重: 2.5116克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

LM2596/LM2596HV是一款150KHz固定频率的PWM DC-DC稳压电源换器。它具有3A输出电流驱动能力，高效率、低纹波、高线性调整率和负载调整率等特点。该芯片采用PWM调制模式能够调节占空比线性范围0~100%。 LM2596/LM2596HV内置固定频率振荡器和频率补偿模块，其使用一分简单，仅需要极少量的外部元器件。此外，该芯片还内置带迟滞功能的使能、过温保护、过流保护和刺激过流保护等功能。当次级过流保护发生时，芯片内置降频功能使工作频率由150KHz降到了50KHz。 LM2596/LM2596HV是一款压降式稳压直流电源转换器，其主要功能是将噪声、纹波较大的高压直流电压转换成纹波小、噪声小的低压直流稳压输出。 LM2596/LM2596HV有四个不同版本，四个版本区分为输出稳压值的不同，分别为3.3V、5V、12V和输出电压可调版本。片内提供了过温保护功能、限流保护功能等。

商品特性

输入电压范围4.5V到40V
HV型号的57V稳压输出有3.3V、5V、12V、15V和输出可调节版本，输出可调节版本调节范围为1.23V到37V
HV型号的54V占空比可调节范围0~100%
最小饱和压降1.5V
150KHz固定工作频率
3A固定电流输出能力
ON-OFF迟滞开关功能
内置过温保护、过流保护
内置频率补偿功能
高工作效率、线性调整率和负载调整率

应用领域

液晶显示器
液晶电视
数码相框
电视机顶盒
调制解调器
各种电话、网络设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5V~57V
	输出电压	4.8V~5.2V
	输出电流	3A
	开关频率	150kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2mA
	开关管(内置/外置)	内置
	输出类型	固定
