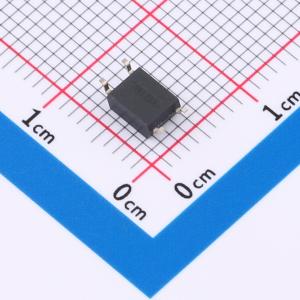

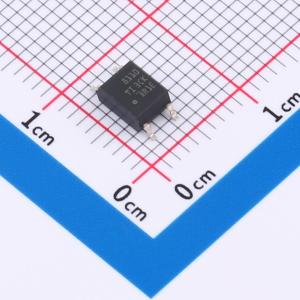

温馨提醒：图片仅供参考，商品以实物为准
ISOM8110DFGR
具有 100% 至 155% CTR 的直流输入、晶体管输出、单通道光耦仿真器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ISOM811x 器件是具有 LED 仿真器输入和晶体管输出的单通道光耦仿真器，也是许多传统光耦合器的封装兼容、引脚对引脚升级版器件，无需重新设计 PCB 即可增强现有系统。 与光耦合器相比，ISOM811x 光耦仿真器具有显著的可靠性和性能优势，包括高带宽、低关断延迟、低功耗、更宽的温度范围、平坦的 CTR 和严格的过程控制，从而实现较小的器件间偏移。由于没有要补偿的老化效应或温度变化，因此仿真 LED 输入级的功耗比光耦合器低。 ISOM811x 器件采用引脚间距为 2.54mm 和 1.27mm 的小型 SOIC-4 封装，支持 3750VRMS 和 5000VRMS 隔离额定值以及直流 (ISOM811[0-3]) 和双向直流 (ISOM811[5-8]) 输入选项。ISOM811x 器件具有高性能和高可靠性，因此可用于电源反馈设计、电机驱动、工业控制器中的 I/O 模块、工厂自动化应用等。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ISOM8110DFGR
- 商品编号
- C22431318
- 商品封装
- SOIC-4
- 包装方式
- 编带
- 商品毛重
- 0.128克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 7V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@20mA,1mA | |
| 上升时间(tr) | 3.2us | |
| 下降时间 | 4us | |
| 工作温度 | -55℃~+125℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 155% | |
| 总功耗(Pd) | 290mW | |
| 正向电流(If) | 50mA |
商品概述
ISOM811x 器件是具有 LED 仿真器输入和晶体管输出的单通道光耦仿真器，也是许多传统光耦合器的封装兼容、引脚对引脚升级版器件，无需重新设计 PCB 即可增强现有系统。 与光耦合器相比，ISOM811x 光耦仿真器具有显著的可靠性和性能优势，包括高带宽、低关断延迟、低功耗、更宽的温度范围、平坦的 CTR 和严格的过程控制，从而实现较小的器件间偏移。由于没有要补偿的老化效应或温度变化，因此仿真 LED 输入级的功耗比光耦合器低。 ISOM811x 器件采用引脚间距为 2.54mm 和 1.27mm 的小型 SOIC - 4 封装，支持 3750VRMS 和 5000VRMS 隔离额定值以及直流 (ISOM811[0 - 3]) 和双向直流 (ISOM811[5 - 8]) 输入选项。ISOM811x 器件具有高性能和高可靠性，因此可用于电源反馈设计、电机驱动、工业控制器中的 I/O 模块、工厂自动化应用等。
商品特性
- 业界通用光晶体管光耦合器的封装兼容、引脚对引脚升级版
- 单通道 LED 仿真器输入 lF = 5mA、VCE = 5V 时的电流传输比 (CTR)：
- ISOM8110、ISOM8115: 100% 至 155%
- ISOM8111、ISOM8116：150% 至 230%
- ISOM8112、ISOM8117：255% 至 380%
- ISOM8113、ISOM8118：375% 至 560%
- 高集电极 - 发射极电压：VCE（最大值） = 80V
- 稳健 SiO₂ isolation barrier
- 隔离等级：高达 5000VRMS
- 工作电压：高达 750VRMS、1061VPK
- 浪涌能力：高达 10kV PK
- 温度范围： - 55°C 至 125°C
- 响应时间：VCE = 10V、lC = 2mA、RL = 100Ω 时为 3μs（典型值）
- 安全相关认证 （计划）
- 符合由 VDE 按 DIN EN IEC 60747 - 17 (VDE0884 - 17) 标准进行的认证
- UL 1577 认证，3750VRMS 和 5000VRMS 隔离
- IEC 62368 - 1、IEC 61010 - 1 认证
应用领域
- 开关电源
- 可编程逻辑控制器 (PLC)
- 工厂自动化与控制
- 数据采集
- 电机驱动 I/O 和位置反馈
