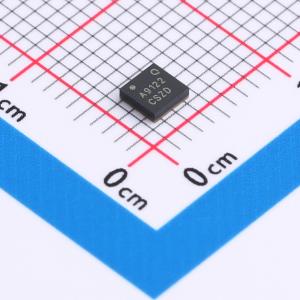

温馨提醒：图片仅供参考，商品以实物为准

QPA9122TR7

2.3-5.0 GHz 0.5 W 射频驱动放大器

描述: QPA9122是一款宽带、高增益和高峰值功率驱动放大器，提供36 dB增益，峰值功率为27 dBm。静态电流为95 mA，适用于m-MIMO和移动基础设施等应用。
品牌名称: Qorvo
商品型号: QPA9122TR7
商品编号: C22431401
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

QPA9122是一款宽带、高增益、高峰值功率驱动放大器。它在2.6GHz时提供36dB的增益，P3dB峰值功率达到27dBm。该放大器的静态电流为95mA，可对带宽高达160MHz IBW的宽带信号提供良好的DPD线性性能，非常适合m - MIMO应用。 QPA9122在2.3 - 5.0GHz的整个工作频段内内部匹配至50Ω，并通过VPD引脚实现关断功能。 QPA9122采用16引脚3X3mm SMT封装，引脚布局和尺寸与QPA9120和QPA9121兼容。

商品特性

2.3 – 5.0 GHz工作频率
50Ω匹配射频输入和输出
+27 dBm P3dB
2.6GHz时增益为36.0dB
+5V单电源，静态电流ICQ为95mA
直流电源关断功能

应用领域

5G m - MIMO
移动基础设施
通用无线TDD / FDD系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF放大器
	频率	2.3GHz~5GHz
	增益	36dB
	噪声系数	5.3dB

	属性	参数值
	工作电压	4.75V~5.25V
	工作电流	95mA
	P1dB	25.3dBm
	工作温度	-40℃~+105℃
