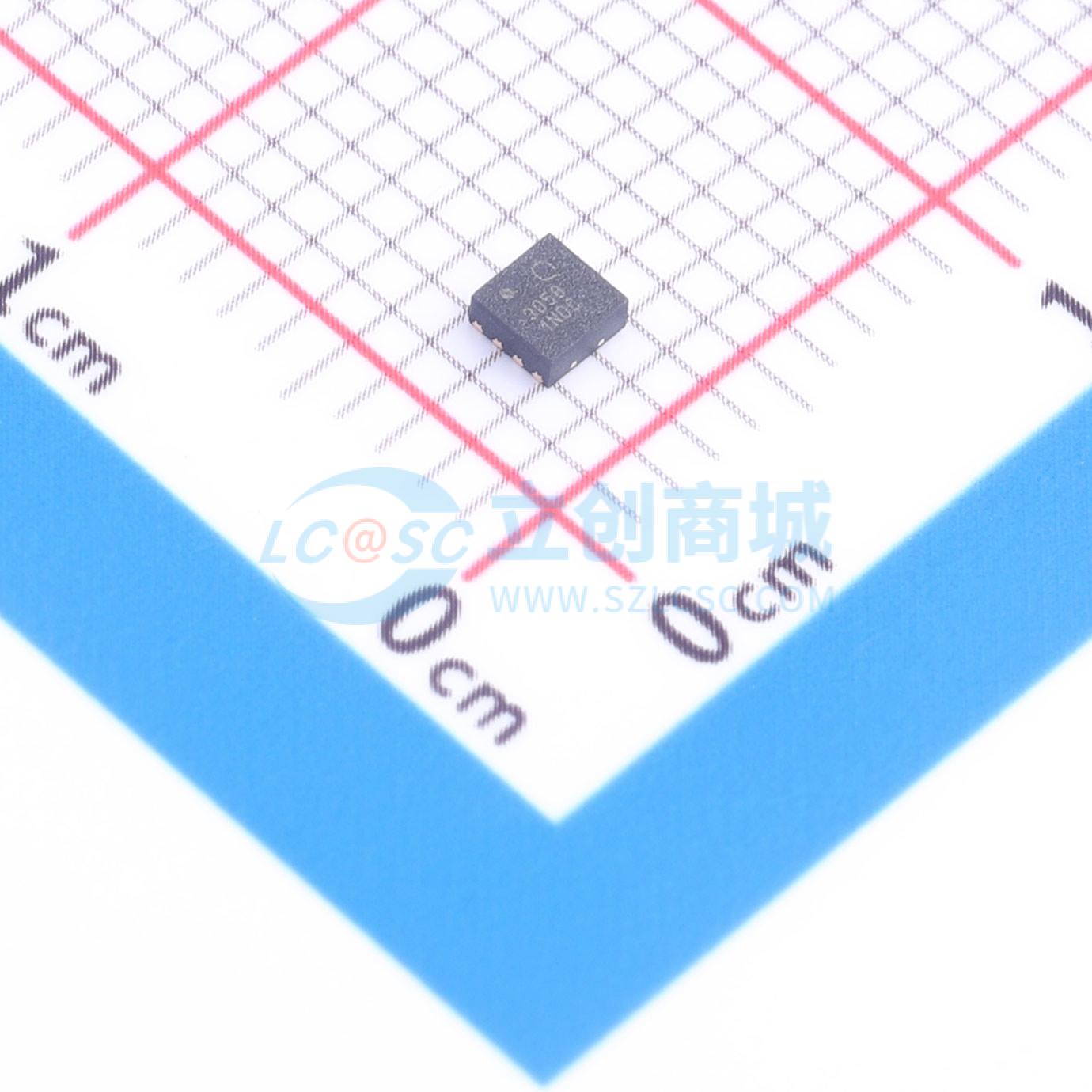

温馨提醒：图片仅供参考，商品以实物为准
QPL9058TR7
超低噪声高线性度放大器，采用小型表面贴装封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Qorvo
- 商品型号
- QPL9058TR7
- 商品编号
- C22431319
- 商品封装
- DFN-8(2x2)
- 包装方式
- 袋装
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 500MHz~6GHz | |
| 增益 | 18dB | |
| 噪声系数 | 0.59dB | |
| 工作电压 | 3.15V~5.25V | |
| 工作电流 | 54mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 20.6dBm | |
| 工作温度 | -40℃~+105℃ | |
| 输入回波损耗 | 15dB | |
| 输出回波损耗 | 19.5dB | |
| IP3 | 36.4dBm | |
| 功能特性 | - |
商品概述
QPL9058是一款高线性度、超低噪声放大器，采用小型2×2毫米表面贴装封装。在3.6 GHz频率下，该放大器通常提供18 dB增益、+36 dBm OIP3（偏置电流设置为54 mA时）以及0.6 dB噪声系数。该低噪声放大器可采用3.3至5伏的单正电源进行偏置。器件封装在符合绿色/RoHS标准的行业通用2×2毫米封装内。QPL9058的偏置可调，且仅需极少的外部元件即可工作。它还集成了关断控制功能，适用于时分双工应用。
商品特性
- 0.5-6.0 GHz工作带宽
- 低噪声系数，在3.6 GHz时为0.6 dB
- 36 dBm OIP3
- 18 dB小信号增益
- 偏置可调以优化线性度
- 无条件稳定
- 具有1.8V逻辑电平的关断模式引脚
- 在高输入功率驱动下保持关断状态
应用领域
- 5G大规模多输入多输出
- 中继器/分布式天线系统
- LTE/WCDMA/CDMA/GSM
- 通用无线应用
- 时分双工或频分双工系统
