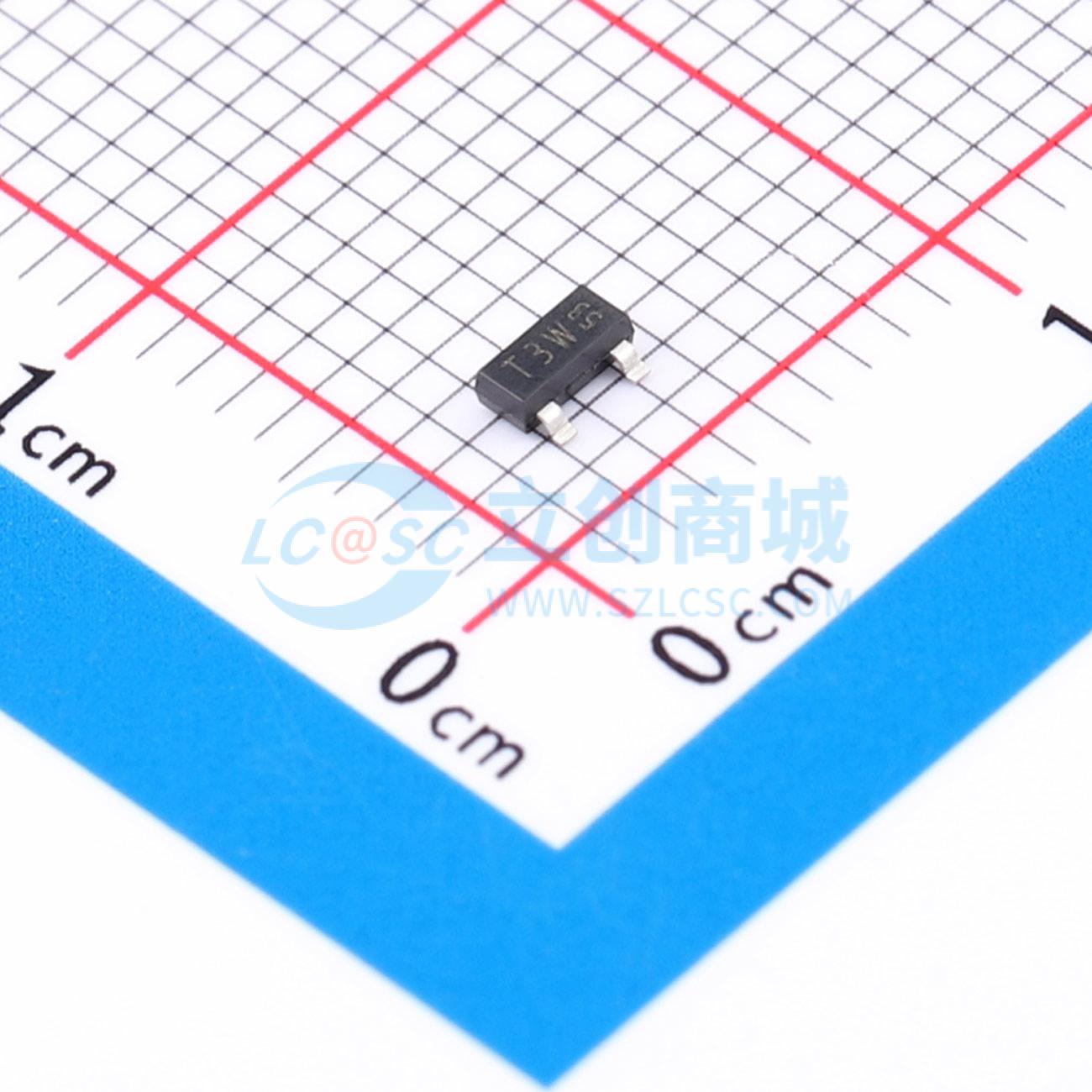

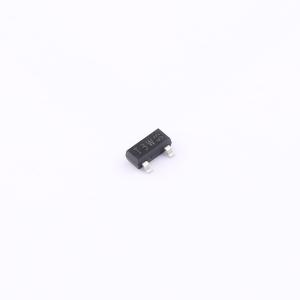

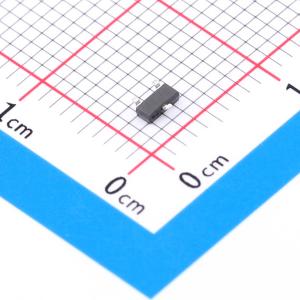

温馨提醒：图片仅供参考，商品以实物为准
PESD2IVN27T-QR
PESD2IVN27T-QR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD2IVN27T-QR
- 商品编号
- C22421653
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 27V | |
| 钳位电压 | 45V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压(VBR) | 33V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 双路 | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 17pF |
商品概述
采用小型SOT23（TO - 236AB）表面贴装器件（SMD）塑料封装的静电放电（ESD）保护器件，旨在保护两条汽车车载网络总线线路免受静电放电（ESD）和其他瞬态现象造成的损坏。
商品特性
- 反向关断电压：VRWM = 27 V
- 低钳位电压：IPP = 3 A时，VCL = 36 V
- 典型二极管电容匹配：ΔCd / Cd = 0.1%
- 高达30 kV的ESD保护（IEC 61000 - 4 - 2）
- 高达30 kV的ESD保护（ISO 10605；C = 330 pF，R = 330 Ω）
- ISO 7637 - 3：脉冲a：VS = -150 V / 脉冲b：VS = +100 V
- 超低泄漏电流：IRM < 1 nA
- 符合AEC - Q101标准，推荐用于汽车应用
应用领域
-汽车环境中车载网络线路的ESD保护-CAN-LIN-FlexRay-SENT
