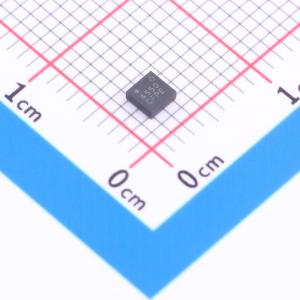

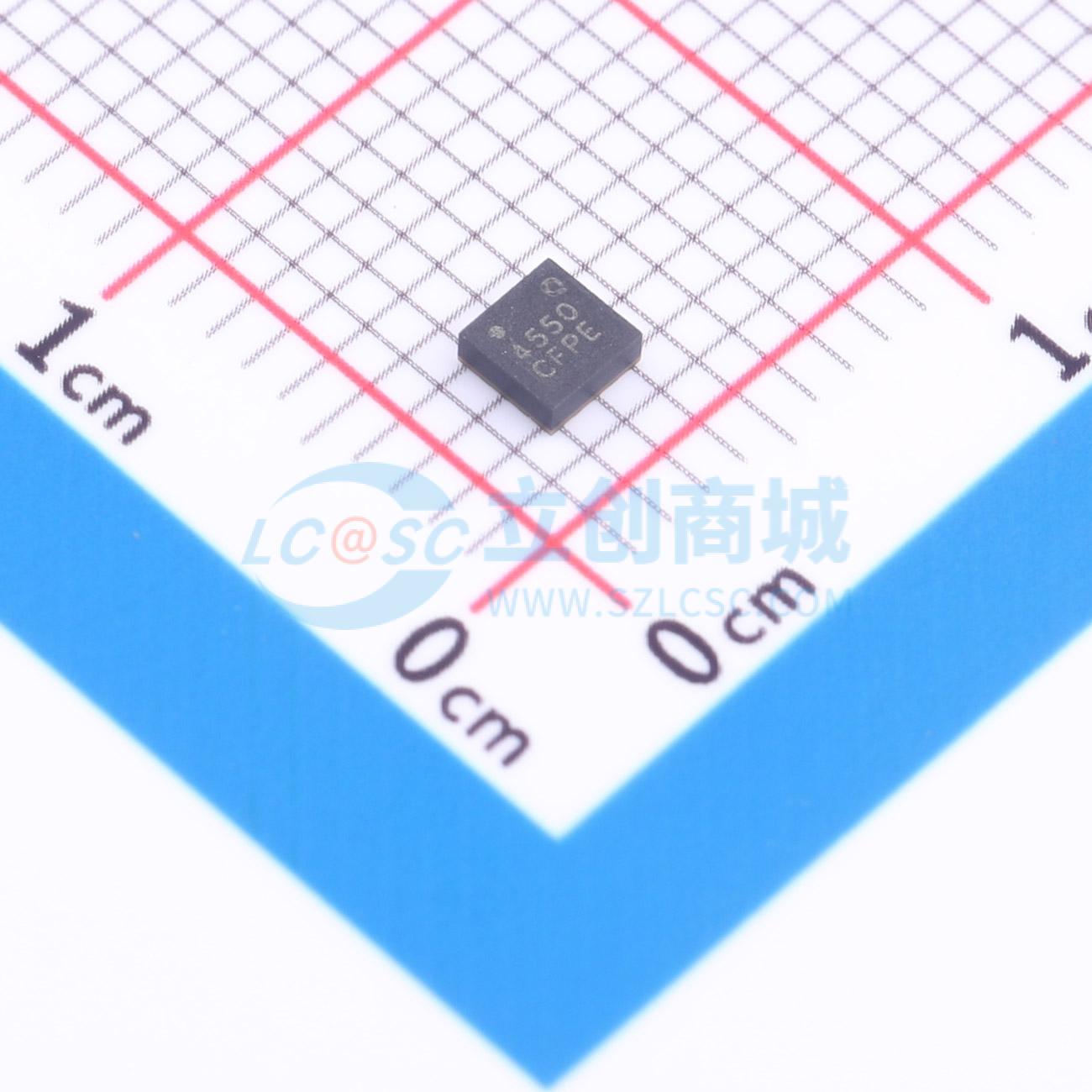

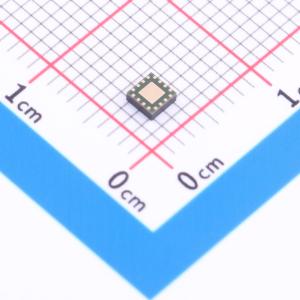

QPF4550SR
用于Wi-Fi 6系统的集成前端模块，集成5 GHz功率放大器、单刀双掷开关和可旁路低噪声放大器，具备谐波滤波和2.4 GHz抑制功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Qorvo
- 商品型号
- QPF4550SR
- 商品编号
- C22421227
- 商品封装
- QFN-16(2.5x2.5)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
参数完善中
商品概述
Qorvo QPF4550是一款专为Wi-Fi 6（802.11ax）系统设计的集成前端模块（FEM）。紧凑的外形和集成匹配功能可最大程度减少应用中的布局面积。性能方面着重于针对5V电源电压优化功率放大器（PA），在保持最高线性输出功率和领先吞吐量的同时节省功耗。该模块还集成了用于二次和三次谐波的芯片级滤波，以及用于DBDC操作的2.4GHz抑制功能。QPF4550将一个5GHz功率放大器（PA）、单刀双掷开关（SP2T）和可旁路低噪声放大器（LNA）集成到单个器件中。
商品特性
- 5150 ~ 5925 MHz
- 输出功率（POUT）= +15dBm，MCS11 HE160，动态EVM为 -43dB
- 输出功率（POUT）= +16dBm，MCS11 HE80，动态EVM为 -43dB
- 输出功率（POUT）= +20.5dBm，MCS9 VHT80，动态EVM为 -35dB
- 输出功率（POUT）= +24.5dBm，MCS0 HT20，符合频谱模板要求
- 针对 +5V 工作进行优化
- 发射增益为30dB
- 噪声系数为2.1dB
- 接收增益为13.5dB，旁路损耗为8dB
- 接收路径上2.4GHz抑制为30dB
应用领域
- 接入点
- 无线路由器
- 住宅网关
- 客户驻地设备
- 物联网
