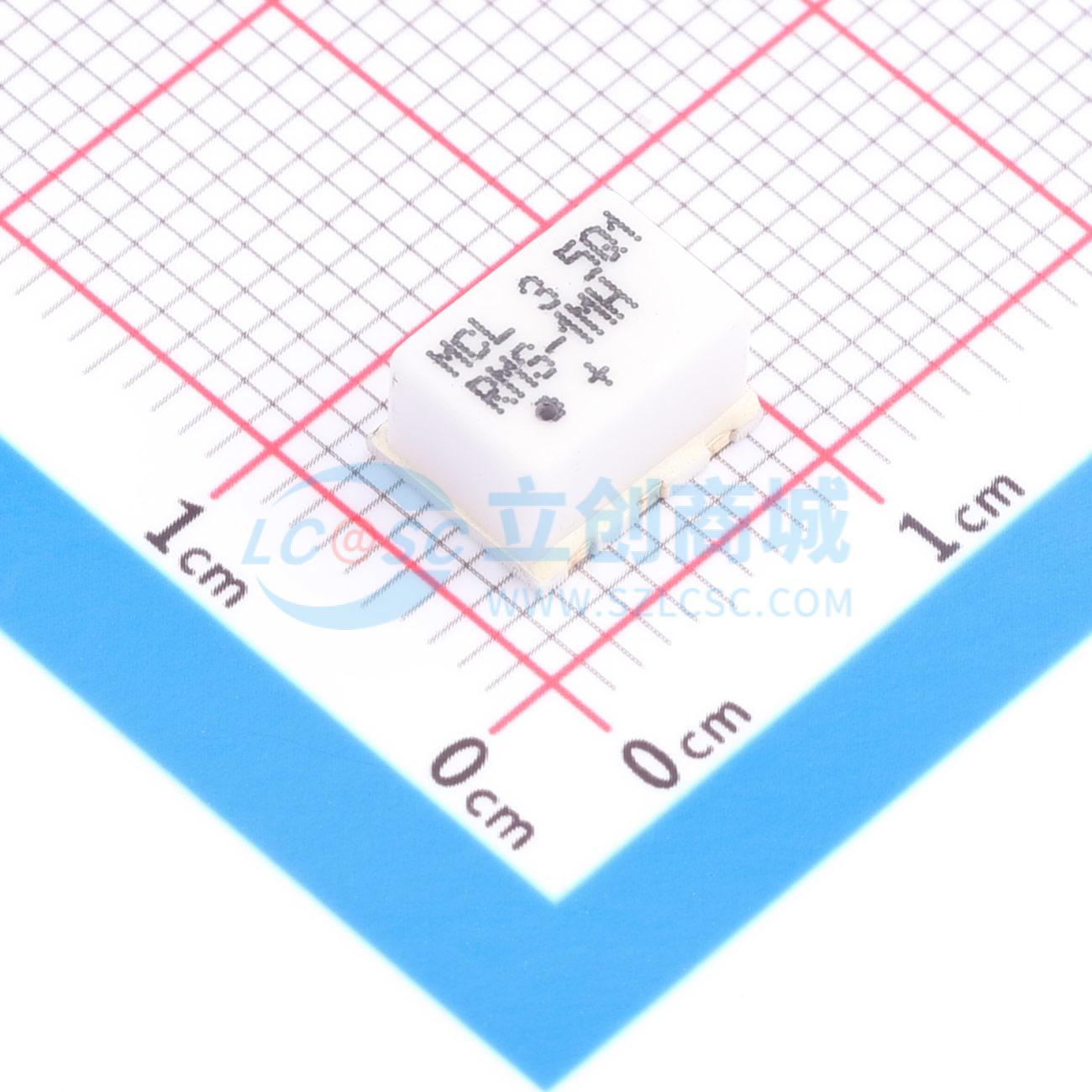

温馨提醒：图片仅供参考，商品以实物为准

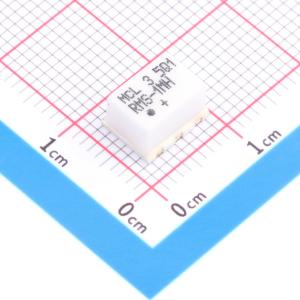

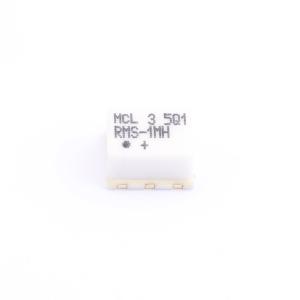

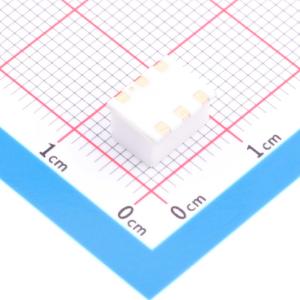

RMS-1MH+
表面贴装混频器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：优秀的L-R隔离度，典型值44 dB。 转换损耗，典型值5.65 dB。 尺寸小，0.25°×0.31°×0.2°。应用：HF与VHF通信。 下变频器的中频
- 品牌名称
- Mini-Circuits
- 商品型号
- RMS-1MH+
- 商品编号
- C22421410
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF混频器 | |
| RF频率范围 | 2MHz~500MHz | |
| IF频率范围 | 0Hz~500MHz | |
| LO频率范围 | 2MHz~500MHz | |
| 通道数 | - | |
| P1dB | 9dBm | |
| IP3 | 17dBm | |
| 隔离度(L-R) | 58dB |
| 属性 | 参数值 | |
|---|---|---|
| 隔离度(L-I) | 55dB | |
| 增益/损耗 | -5.65dB | |
| 噪声系数 | - | |
| 工作电压 | - | |
| 工作电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品特性
- 优秀的L-R隔离度，典型值44 dB
- 转换损耗，典型值5.65 dB
- 尺寸小，0.25×0.31×0.2
应用领域
- HF & VHF通信
- 下变频器的中频
