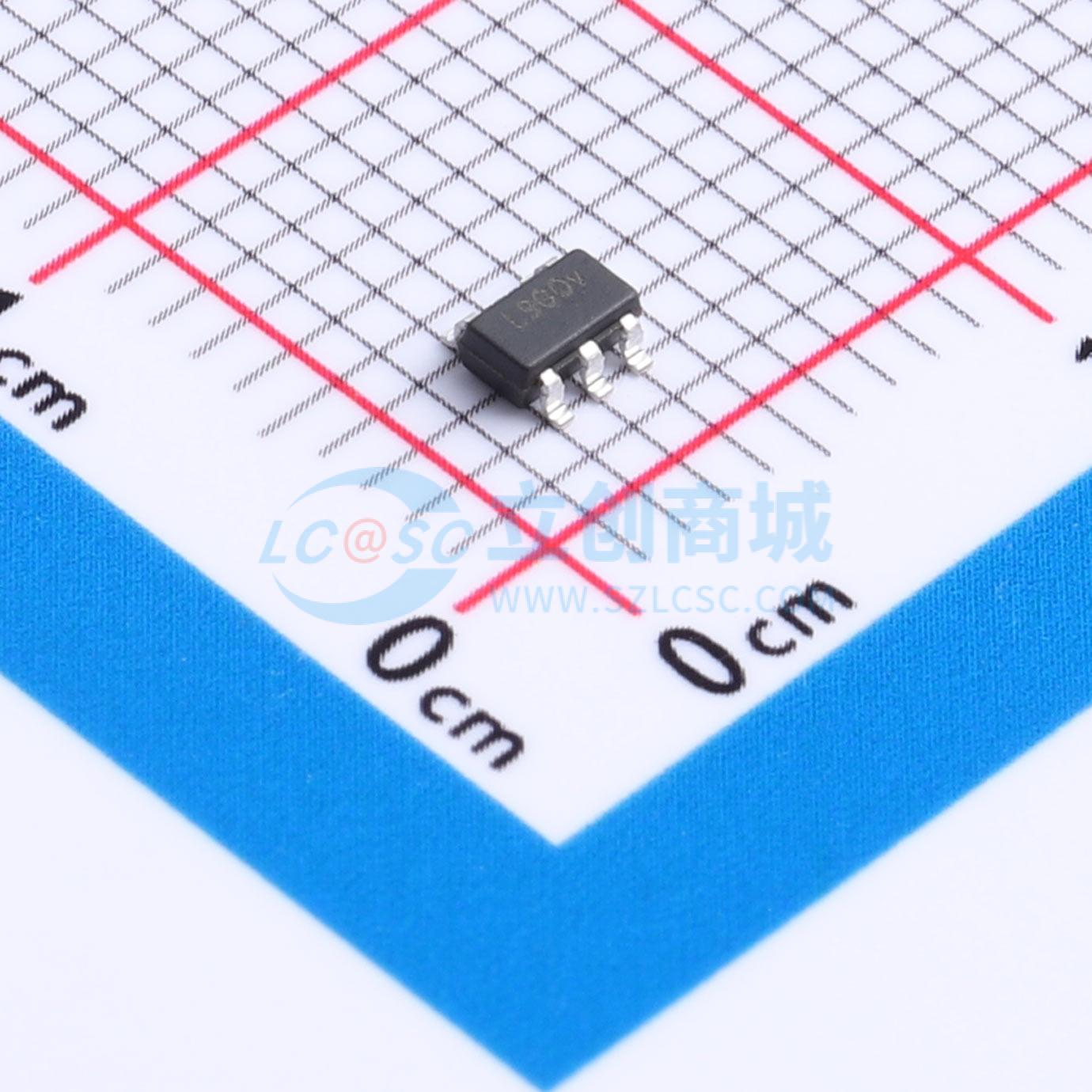

温馨提醒：图片仅供参考，商品以实物为准
TPL503112-S5TR
1.2V 300mA 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL503112-S5TR
- 商品编号
- C22419257
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0237克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.2V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 800mV@(300mA) | |
| 静态电流(Iq) | 55uA | |
| 噪声 | 178uVrms | |
| 功能特性 | 过流保护；使能控制；短路保护；输出放电；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 |
商品概述
TPL5031 系列是一组 300 mA 输出电流、高电源抑制比、低噪声、低压差且具有高输出精度的线性稳压器。该系列支持通过外部电阻分压器实现 0.75V 至 3.6V 的固定输出电压范围，以及 0.75V 至 5V 的可调输出电压范围。TPL5031 在使用 4.7 μF 或更大容值的陶瓷输出电容时可保持稳定。该系列具有高电源抑制比，在 1 kHz 下可达 70 dB。这一特性使其非常适用于对电源纹波敏感、且前级电源噪声较高的应用，例如高性能模拟器件或高分辨率成像设备。输出短路保护和热过载保护电路提高了器件在重负载条件下的可靠性。TPL5031 系列提供 SOT23-5 和 DFN1×1-4 封装，保证工作结温范围为 -40°C 至 +125°C。
商品特性
- 输入电压范围：1.5 V 至 5.5 V
- 输出电压范围：固定输出 0.75 V 至 3.6 V，可调输出 0.75 V 至 5 V
- 室温下典型输出精度为 ±1%
- 最大输出电流 300 mA
- 低压差电压：在 300 mA 时典型值为 250 mV
- 高电源抑制比：1 kHz 时为 70 dB，1 MHz 时为 54 dB
- 良好的瞬态响应
- 使用 4.7 μF 或更大陶瓷输出电容可保持稳定
- 启动期间具有浪涌电流控制
- 热关断和过流保护
- 工作温度范围：-40°C 至 +125°C
- 封装选项：SOT23-5，DFN1×1-4
应用领域
- 便携式和电池供电设备
- 手机和平板电脑
- 数码相机和音频设备电源
- 视频监控
- 无线和物联网模块
