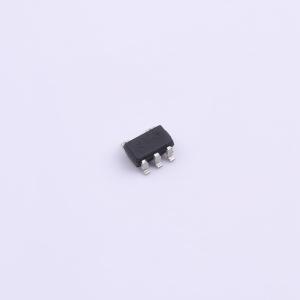

温馨提醒：图片仅供参考，商品以实物为准
TPL905233-S5TR-S
3.3V 500mA 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL905233-S5TR-S
- 商品编号
- C22419303
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0242克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 88dB@(10kHz) | |
| 压差 | 150mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 120uA | |
| 噪声 | 8.6uVrms | |
| 功能特性 | 使能控制；短路保护；过流保护；反极性电流保护；输出放电；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
TPL9052系列产品是500毫安高电源抑制比、超低噪声、低压差线性稳压器，具有高输出精度。该系列支持1.2伏至3.6伏的固定输出电压，并能与1微法或更大的陶瓷输出电容器稳定工作。TPL9052系列产品具有高电源抑制比，在10千赫兹时达到88分贝，以及8.6微伏均方根的超低噪声。这些特性使得TPL9052系列产品非常适合对噪声敏感的应用，这些应用的前级电源噪声较大，例如高性能模拟器件或高清晰度成像设备。TPL9052系列产品集成了多种保护功能：输出反向电流保护、输出短路保护、过温保护和过载保护。所有这些特性显著提高了系统可靠性，并简化了不同工作条件下的电路设计。TPL9052系列产品提供SOT23-5封装，保证工作结温范围为-40°C至+125°C。
商品特性
- 输入电压范围：1.75伏至5.5伏
- 输出电压范围：1.2伏至3.6伏
- 在输入电压、负载调整率和工作温度范围内，输出精度为±2.5%
- 最大输出电流：500毫安
- 低压差电压：在500毫安时典型值为150毫伏
- 高电源抑制比：在1千赫兹时为82分贝，在10千赫兹时为88分贝，在100千赫兹时为61分贝，在1兆赫兹时为45分贝
- 输出电压噪声：8.6微伏均方根
- 优异的瞬态响应
- 使用1微法或更大的陶瓷输出电容器可保持稳定
- 输出反向电流保护
- 输出短路保护
- 过温保护和过流保护
- 结温范围：-40°C至+125°C
- 通过AEC-Q100可靠性测试，符合汽车应用要求
- 工业和汽车温度范围
- 封装：SOT23-5
应用领域
- 便携式和电池供电设备
- 手机和平板电脑
- 数码相机和音频设备电源
- 视频监控
