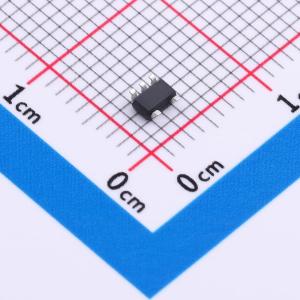

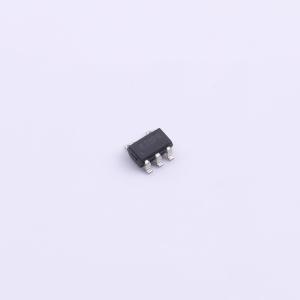

温馨提醒：图片仅供参考，商品以实物为准
LM321AW-S5TR
通用型运算放大器，具有低失调、低功耗和稳定频率响应，输入共模电压范围包含地，可作比较器，输出摆幅轨到轨
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- LM321AW-S5TR
- 商品编号
- C22419377
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.02354克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | - | |
| 最大电源宽度(Vdd-Vss) | - | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 900kHz | |
| 输入失调电压(Vos) | 100uV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 60pA | |
| 输入失调电流(Ios) | 60pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 70nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 150uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~36V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LM321A/358A/324A系列放大器是最新的高电源电压放大器，具有低偏移、低功耗和稳定的频率响应特性。它们采用了专有设计技术，在每通道仅消耗100μA静态电流的同时，实现了0.9MHz带宽、0.5V/μs压摆率以及最大3mV偏移电压的出色交流性能。其输入共模电压范围可延伸至V-，输出可轨到轨摆动。该系列放大器可作为许多商用运算放大器的直接替代品，以降低功耗并改善输入/输出范围与性能。这些特性的结合使其成为电源模块、工业控制、电机控制和音频应用的理想选择。
商品特性
- 电源电压：3V ~ 36V
- 低供电电流：每通道100μA
- 输入共模电压范围包含地电位
- 可用作比较器
- 轨到轨输出
- 带宽：0.9 MHz
- 压摆率：0.5 V/μs
- 出色的电磁干扰抑制性能：在1GHz时为71dB
- 偏移电压：最大值±3mV
- 偏移电压温度漂移：7 μV/℃
- 工作温度范围：-40℃ ~ 125℃
应用领域
- 电源模块
- 传感器接口
- 电机控制
- 音频
