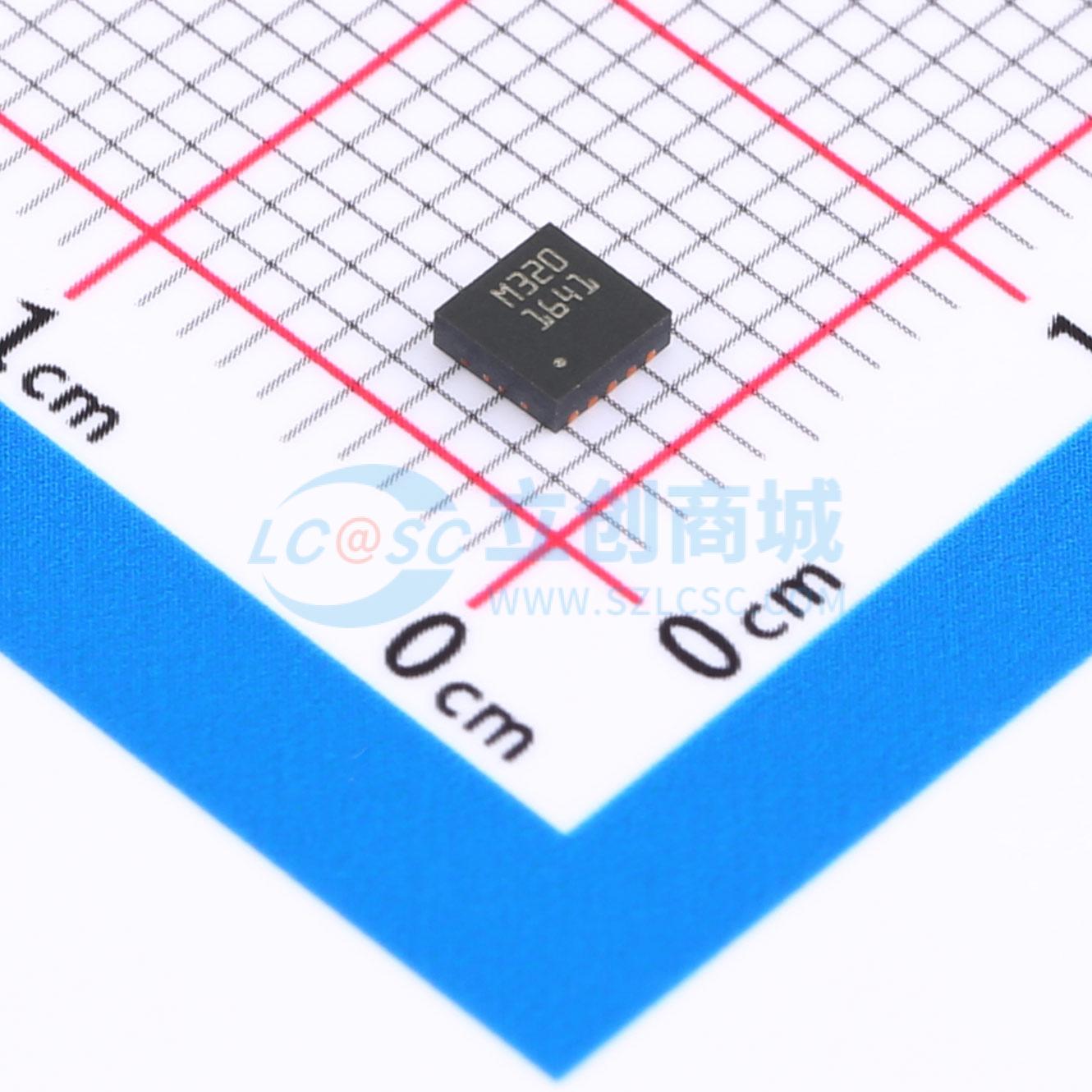

TSC1641IQT
60V 16位高精度功率监测器，支持I²C和MIPI I3C接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是高精度电流、电压、功率和温度监测模拟前端 (AFE)，可同步监测流入分流电阻的电流和高达 60 V 的负载电压，电流测量可以是高端、低端和双向的。集成高精度 16 位双通道 ADC，可编程转换时间从 128 μs 到 32.7 ms。数字总线接口灵活，数据速率从 I2C/SMbus 的 1 MHz 到 MIPI I3C 的 12.5 MHz，可连接大多数最近的 STM32 产品。允许针对电压、电流、功率和温度发出多个警报，可在特定寄存器中为每个参数设置阈值。采用塑料 DFN10 封装，可在 -40°C 至 125°C 的环境温度下工作。
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSC1641IQT
- 商品编号
- C22408031
- 商品封装
- DFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.43克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 2.7V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 1.8V | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 50nA |
商品概述
TSC1641是一款高精度电流、电压、功率和温度监测模拟前端（AFE）。它能同步监测分流电阻的电流和高达60V的负载电压，电流测量可采用高端、低端或双向方式。该器件集成高精度16位双通道ADC，转换时间可编程，范围从128微秒到32.7毫秒。数字总线接口灵活，支持I²C/SMbus（1MHz数据速率）至MIPI I3C（12.5MHz数据速率），可连接大多数近期STM32产品。TSC1641可针对电压、电流、功率和温度发出多种警报，每个参数的阈值可在特定寄存器中设置。该器件采用塑料DFN10封装，工作环境温度范围为-40℃至125℃。
商品特性
- 16位分辨率双通道sigma-delta ADC
- 电源电压范围2.7V至3.6V
- 总转换时间范围从128微秒到32.7毫秒
- 支持双向电流、高端或低端 sensing
- 负载电压 sensing范围0V至60V
- 超低输入偏置电流：VCM=12V时典型值为20pA
- 超低关断电流：典型值为50nA
- 分流偏移电压：典型值为±3μV
- 分流和负载电压增益误差：最大值为0.5%
- 内部芯片温度监测
- MIPI I3C最高速率12.5MHz
- I²C总线接口最高速率1MHz
- 默认I²C地址：1000000(b)至1000011(b)
- 兼容SMBus警报
- 过压/欠压、过流/欠流、过功率或过热时生成警报信号
- 扩展温度范围：-40℃至125℃
- DFN10封装（3×3mm²）
应用领域
- 工业电池组
- 功率逆变器
- 直流电源
- 数据中心
- 电信设备
- 电动工具
