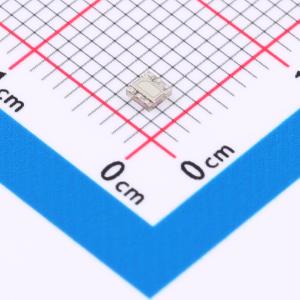

OPT4003DNPRQ1

OPT4003-Q1是一款双通道光数字传感器（单芯片照度计和近红外功率计），可独立测量可见光和近红外（NIR）光的强度。为了精确测量可见光强度，该设备上的特殊设计滤波器紧密匹配人眼的明视觉响应，并排除常见光源中的近红外成分。近红外通道滤波器经过特殊设计，对近红外区域的波长具有高灵敏度，同时在800nm处实现对可见光波长的高抑制。OPT4003-Q1的输出为半对数形式，具有二进制对数满量程光范围，且每个范围内具有高度线性响应。可见光通道提供九个二进制光范围，对于USON封装变体，测量能力从535μlux到143klux。近红外通道提供七个光范围，对于USON封装变体，测量能力从409pW/cm²到27.45mW/cm²。内置的自动范围选择逻辑根据光照水平动态调整设备增益设置，无需用户输入即可在所有条件下提供最佳分辨率。 OPT4003-Q1在两个通道上都配备了经过设计的光学滤波器，提供强大的带外抑制。可见光通道上强大的红外抑制有助于在所有光源下保持高照度精度，特别是当传感器出于美观原因放置在深色玻璃下时。近红外通道对可见光波长的强大抑制以及在800nm以下的急剧截止，使得在混合光照条件下（包括高可见光水平）能够进行精确的近红外测量。 OPT4003-Q1专为需要光照水平检测以提升用户体验的系统而设计，通常可替代低精度的光电二极管、光敏电阻和其他与人眼匹配不佳且近红外抑制能力不足的环境光传感器。 OPT4003-Q1可配置为每个通道的光转换时间从600μs到800ms，分12个步骤进行，根据应用需求提供系统灵活性。转换时间包括光积分时间和模数（ADC）转换时间。测量分辨率由光强度和积分时间共同决定，对于USON封装变体，有效提供了测量低至535μlux光强度变化的能力。 数字操作对于系统集成具有灵活性。测量可以通过寄存器写入或硬件引脚进行连续或单次触发。该设备具有阈值检测逻辑，允许处理器在传感器等待通过中断引脚报告适当的唤醒事件时进入睡眠状态。 传感器通过与I2C和SMBus兼容的两线串行接口报告代表光照水平的数字输出。输出寄存器上的内部先进先出（FIFO）可用于以较慢的速度读取传感器的测量值，同时仍保留设备捕获的所有数据。OPT4003-Q1还支持I2C突发模式，有助于主机以最小的I2C开销从FIFO读取数据。 OPT4003-Q1的低功耗和低电源电压能力有助于延长电池供电系统的电池寿命。

• 符合汽车应用的AEC-Q100标准：
  • 温度等级2（USON变体）：TA为–40°C到105°C
• 通过高速I2C接口实现高精度、高速光数字转换
• 可见光通道具有28位有效动态范围：
  • USON封装变体的范围为535μlux到143klux
• 精密光学滤波与人类眼睛紧密匹配，具有出色的近红外（NIR）抑制能力
• 近红外通道具有26位有效动态范围：
  • USON封装变体的范围为409pW/cm²到27.45mW/cm²
  • 精密光学滤波提供高近红外灵敏度和出色的可见光抑制能力
• 半对数输出：
  • 9（可见光通道）和7（近红外通道）个二进制对数满量程光范围
  • 每个范围内具有高度线性响应
• 内置自动满量程光范围选择逻辑，可根据输入光照条件切换测量范围，始终提供最佳分辨率
• 12种可配置的转换时间：
  • 每个通道600μs到800ms，适用于高速和高精度应用
• 外部引脚中断，用于硬件同步触发和中断
• 纠错码功能，提高汽车应用场景的可靠性
• 输出寄存器的内部FIFO，支持I2C突发读取
• 低工作电流：30μA
• 超低功耗待机：2μA
• 工作温度范围：–40°C到+105°C
• 宽电源电压范围：1.6V到3.6V
• 5.5V耐受I/O引脚
• 可选I2C地址
• 小尺寸封装：
  • USON：2mm × 2mm × 0.65mm

• 汽车内外照明
• 信息娱乐系统和仪表盘
• 电致变色和智能后视镜
• 抬头显示系统
• 汽车摄像头系统
• 汽车暖通空调系统
