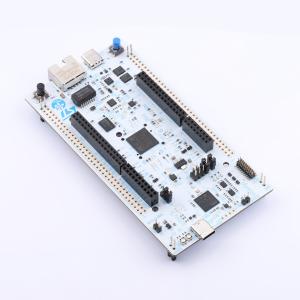

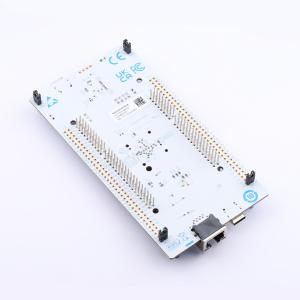

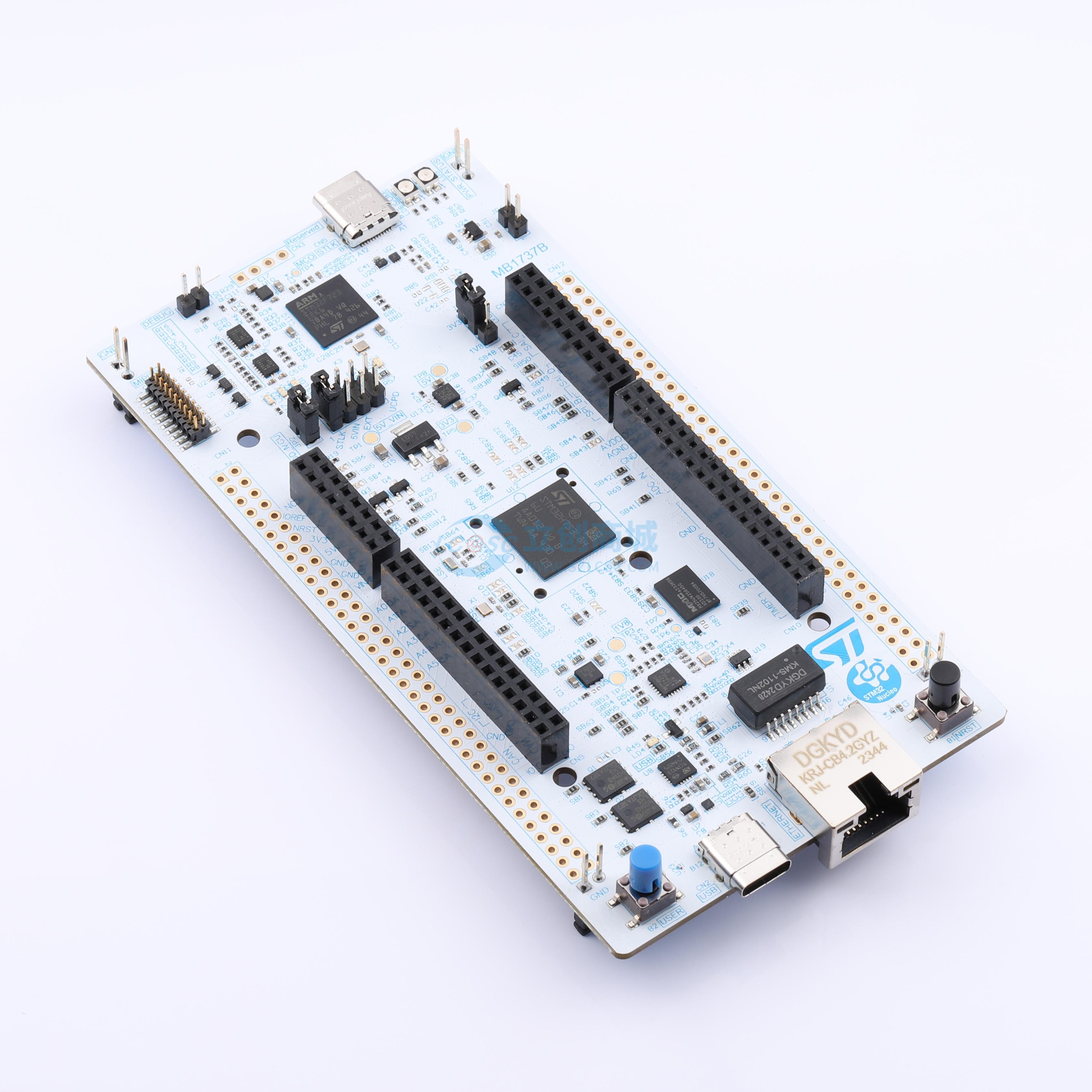

NUCLEO-H7S3L8
STM32 Nucleo-144 开发板
- 描述
- 该电路板为用户提供了一种经济实惠且灵活的方式,让用户能够通过选择STM32微控制器提供的各种性能和功耗特性组合,来尝试新的概念并构建原型。对于兼容的电路板,内部或外部开关模式电源(SMPS)可显著降低运行模式下的功耗。ST Zio连接器扩展了ARDUINO Uno V3的连接性,ST morpho接口为Nucleo开放式开发平台提供了一种简单的方法,可通过多种专用扩展板扩展其功能。该电路板无需任何单独的探头,因为它集成了ST LINK调试器/编程器。该电路板随附STM32Cube MCU软件包中提供的STM32综合免费软件库和示例。
- 品牌名称
- ST(意法半导体)
- 商品型号
- NUCLEO-H7S3L8
- 商品编号
- C22406559
- 包装方式
- 袋装
- 商品毛重
- 109克(g)
商品参数
参数完善中
商品概述
STM32 Nucleo-144开发板为用户提供了一种经济实惠且灵活的方式，可通过选择STM32微控制器提供的各种性能和功耗特性组合来尝试新概念和构建原型。对于兼容的开发板，内部或外部SMPS可显著降低运行模式下的功耗。ST Zio连接器（扩展了ARDUINO® Uno V3连接性）和ST morpho接头为Nucleo开放式开发平台提供了便捷的功能扩展方式，可搭配多种专用扩展板。STM32 Nucleo-144开发板无需单独的调试探针，因为它集成了ST-LINK调试器/编程器。该开发板随附STM32Cube MCU包提供的全面免费软件库和示例。
商品特性
- 提供多种型号变体，包括NUCLEO-H7S3L8、NUCLEO-N657X0-Q、NUCLEO-F207ZG、NUCLEO-F303ZE、NUCLEO-F412ZG、NUCLEO-F413ZH、NUCLEO-F429ZI、NUCLEO-F439ZI、NUCLEO-F446ZE、NUCLEO-F722ZE、NUCLEO-F746ZG、NUCLEO-F756ZG、NUCLEO-F767ZI、NUCLEO-H563ZI、NUCLEO-H723ZG、NUCLEO-H743ZI、NUCLEO-H753ZI、NUCLEO-L496ZG、NUCLEO-L4A6ZG、NUCLEO-L4P5ZG、NUCLEO-L4R5ZI、NUCLEO-H745ZI-Q、NUCLEO-H755ZI-Q、NUCLEO-H7A3ZI-Q、NUCLEO-L496ZG-P、NUCLEO-L4R5ZI-P、NUCLEO-L552ZE-Q、NUCLEO-U575ZI-Q、NUCLEO-U5A5ZJ-Q等
- 搭载LQFP144、TFBGA225或VFBGA264封装的STM32微控制器
- 3个用户LED
- 1个用户按键和1个复位按键
- 32.768 kHz晶体振荡器
- 板载连接器：SWD、ST morpho扩展连接器
- 灵活的供电选项：ST-LINK USB V_BUS、USB连接器或外部电源
- 提供STM32Cube MCU包中的全面免费软件库和示例
- 支持多种集成开发环境（IDE），包括IAR Embedded Workbench、MDK-ARM和STM32CubeIDE
- （部分开发板）外部或内部SMPS以生成Vcore逻辑电源
- （部分开发板）符合IEEE-802.3-2002标准的以太网
- （部分开发板）USB选项：仅USB设备、USB OTG全速或SNK/UFP（全速或高速模式）
- （部分开发板）额外板载连接器：ARDUINO® Uno V3连接器或包含ARDUINO® Uno V3的ST Zio扩展连接器、摄像头模块FPC、带跟踪信号的MIPI20兼容连接器、Micro-AB或USB Type-C接口的USB、以太网RJ45
- （部分开发板）板载ST-LINK调试器/编程器（STLINK/V2-1、STLINK-V3E或STLINK-V3EC），具有USB重新枚举功能：大容量存储、虚拟COM端口和调试端口
应用领域
- 尝试嵌入式系统新概念和构建原型
- 通过专用扩展板扩展Nucleo开发平台的功能
- 进行STM32微控制器相关的开发与调试
- 快速验证基于STM32的应用方案
- 利用多种IDE进行嵌入式软件开发
- 扩展连接性（如以太网、USB、摄像头等）以实现多样化应用场景
- 降低原型开发的功耗（通过内部/外部SMPS）
- 无需额外调试工具即可进行程序烧录与调试
- 利用免费软件库和示例加速开发进程
- 适配不同性能需求的嵌入式项目（从低功耗到高性能场景）
- 支持多种扩展接口（如ARDUINO®、ST Zio）以连接外部设备
- 进行以太网通信相关的原型验证
- 开发USB设备或OTG相关应用
- 集成摄像头模块进行图像采集类应用开发
- 利用MIPI20接口进行高速数据传输类应用开发
- 适配不同供电场景（USB、外部电源等）的嵌入式系统开发
- 进行低功耗模式下的性能优化验证
- 快速构建基于STM32的物联网（IoT）原型
- 开发工业控制或消费电子类嵌入式产品原型
- 进行嵌入式软件的调试与性能分析
- 利用ST-LINK的虚拟COM端口进行串口通信测试
