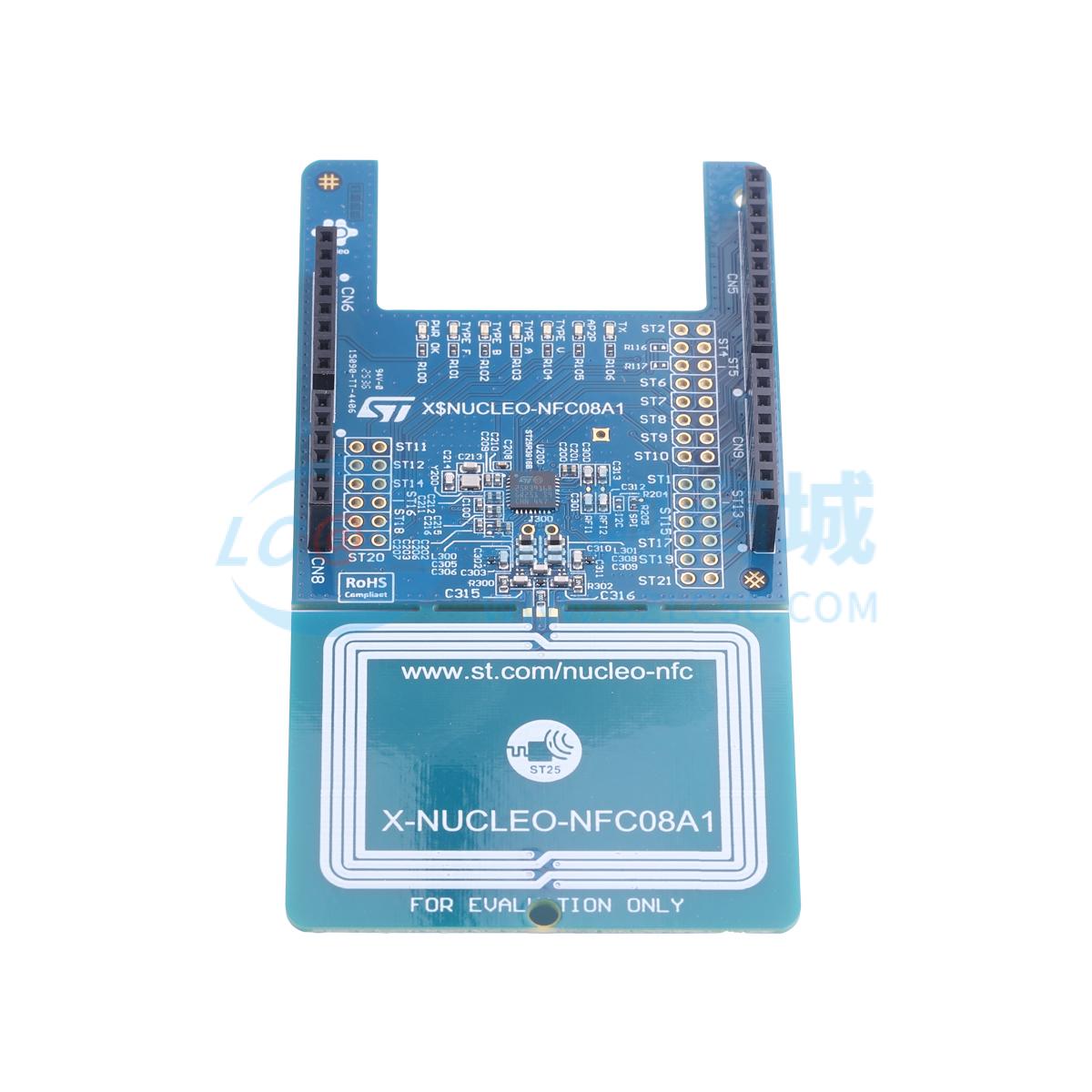

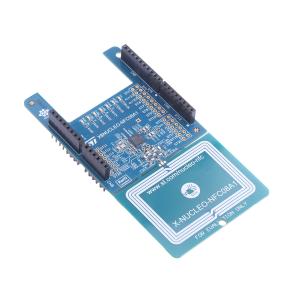

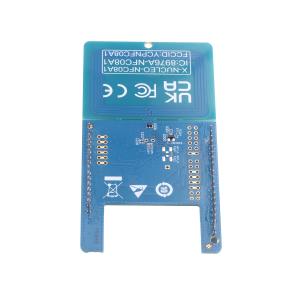

X-NUCLEO-NFC08A1

NFC 卡读卡器扩展板

描述: 该扩展板配置为支持 ISO14443A/B、ISO15693、FeiCa 和 AP2P 通信。ST25R3916B 在标准应用的读取器模式下管理帧编码和解码,如 NFC、近场和近邻高频 RFID 标准。它支持 ISO/IEC 14443 类型 A 和 B、ISO/IEC 15693(仅单副载波)和 ISO/IEC 18092 通信协议,以及 NFC 论坛类型 1、2、3、4 和 5 标签的检测、读取和写入。板载低功耗电容式传感器可在不开启读取器场的情况下实现超低功耗唤醒,并可选择传统电感式唤醒以进行幅度或相位测量。自动天线调谐 (AAT) 技术可在靠近金属部件和/或变化的环境中运行。
品牌名称: ST(意法半导体)
商品型号: X-NUCLEO-NFC08A1
商品编号: C22406470
包装方式: 袋装
商品毛重: 70.2克(g)

商品参数

参数完善中

商品概述

X-NUCLEO-NFC08A1 NFC读卡器扩展板基于ST25R3916B器件。该扩展板配置为支持ISO14443A/B、ISO15693、FeliCa™和AP2P通信。ST25R3916B在读取器模式下管理帧编码和解码，适用于NFC、近距离和邻近HF RFID标准等标准应用。它支持ISO/IEC14443 A型和B型、ISO/IEC15693（仅单副载波）和ISO/IEC18092通信协议，以及NFC论坛1、2、3、4和5型标签的检测、读取和写入。板载低功耗电容传感器可在不开启读取器场的情况下实现超低功耗唤醒，并通过传统电感唤醒选择幅度或相位测量。自动天线调谐（AAT）技术允许在金属部件附近和/或变化环境中运行。

商品特性

板载NFC读卡器IC：ST25R3916B
47毫米×34毫米，四匝，13.56 MHz电感天线蚀刻在PCB上并带有相关调谐电路
六个通用LED
ISO18092被动和主动发起器，ISO18092被动和主动目标
NFC-A和NFC-F卡仿真
ISO14443A和ISO14443B
ISO15693
FeliCa™
差分天线输出功率高达1.7 W
可在单端配置中驱动两个天线
电感唤醒
自动天线调谐系统
透明和流模式，可实现MIFARE™经典兼容或其他自定义协议
配备Arduino UNO R3连接器
免费的全面开发固件库，兼容STM32Cube，并提供ST25R3916B的示例
多板级联的可扩展解决方案
FCC认证
RoHS和WEEE合规
