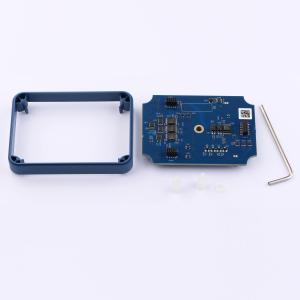

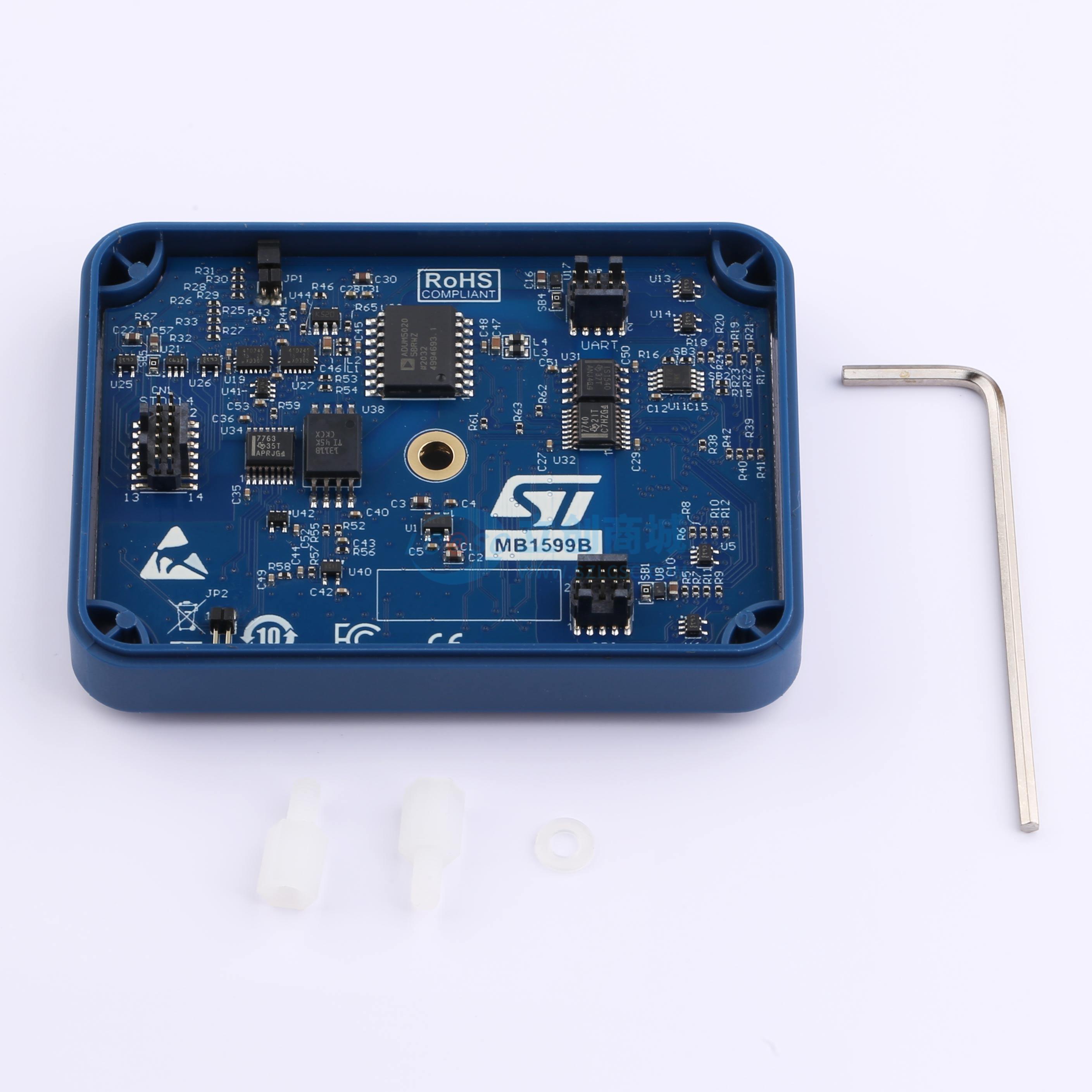

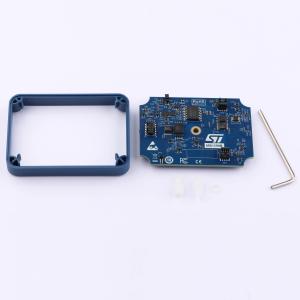

B-STLINK-ISOL

STLINK-V3SET隔离和电压适配板

描述: 该电路板是 STLINK-V3SET 的附加模块,可为运行在 3.3 V 以下至 1.65 V 的 STM32 微控制器目标进行电流隔离和电压适配。当通过 STDC14 连接器用作 STM32 调试探头(JTAG/SWD/SWV/VCP)时,该模块可直接封装在原始 STLINK-V3SET 外壳中。当提供对桥接信号和其他连接器的访问时,它也可以插入 STLINK-V3SET 主板(MB1441)及其适配板(MB1440)之间。该电路板不支持 STM8 目标,STLINK-V3SET 附带的基线适配板(MB1440)可对其进行电压适配。
品牌名称: ST(意法半导体)
商品型号: B-STLINK-ISOL
商品编号: C22406485
包装方式: 盒装
商品毛重: 35.3克(g)

商品参数

参数完善中

商品概述

B-STLINK-ISOL板是STLINK-V3SET的附加模块，为运行在3.3V以下至1.65V的STM32微控制器目标执行电隔离和电压适配。该模块可直接装入原始STLINK-V3SET外壳（当通过STDC14连接器作为STM32调试探针JTAG/SWD/SWV/VCP使用时），也可插入STLINK-V3SET主板MB1441与其适配板MB1440之间（当提供桥接信号和其他连接器访问时）。该模块不支持STM8目标，其电压适配在STLINK-V3SET提供的基线适配板MB1440上执行。

商品特性

适用于STLINK-V3SET的1.65V-3.3V电压适配和电隔离板
2.5kVrms绝缘等级；按IEC62368-1:2014标准的300Vrms基础绝缘工作电压
针对STM32调试SWD、SWV和JTAG信号的输入输出隔离和电平转换
针对VCP虚拟串口UART信号的输入输出隔离和电平转换
针对桥接SPI/UART/I2C/CAN/GPIOs信号的输入输出隔离和电平转换
使用STDC14连接器时的封闭外壳（适用于STM32 SWD、SWV和VCP）
与STLINK-V3SET适配板MB1440兼容连接（用于STM32微控制器JTAG和桥接）

应用领域

用于STM32微控制器的调试（JTAG/SWD/SWV/VCP）
用于STM32微控制器的桥接信号（SPI/UART/I2C/CAN/GPIOs）访问
