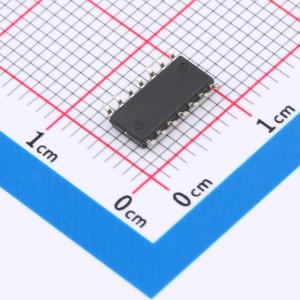

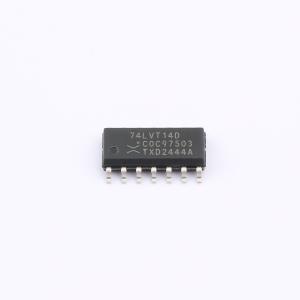

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 工作电压 | 2.7V~3.6V | |
| 元件数 | 6 | |
| 每个元件位数 | 1 | |
| 传播延迟(tpd) | 3.8ns@3.3V,50pF | |
| 系列 | 74LVT系列 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 20mA | |
| 静态电流(Iq) | 3mA；20uA | |
| 输入电容 | 3pF | |
| 工作温度 | -40℃~+85℃ |
商品概述
74LVT14是一款带有施密特触发器输入的六通道反相器。总线保持数据输入消除了为未使用的输入定义上拉电阻的需要。该器件完全支持使用IOFF的部分断电应用。IOFF电路禁用输出，防止在器件断电时通过其产生潜在破坏性的反向电流。
商品特性
- 不同的正负输入阈值电压
- 容忍缓慢的输入转换
- 宽电源电压范围：2.7 V至3.6 V
- 输入耐过电压达5.5 V
- BiCMOS高速和输出驱动
- 输出能力：+32 mA / -20 mA
- 高抗噪性
- 直接与TTL电平接口
- 输出连接到5 V总线时无总线电流负载
- 上电三态
- IOFF电路提供部分掉电模式操作
- 锁存保护超过500 mA，符合JESD78 class II level A标准
- 符合JEDEC标准JESD8C（2.7 V至3.6 V）
- ESD保护：
- HBM：ANSI/ESDA/JEDEC JS-001 class 2 超过2000 V
- CDM：ANSI/ESDA/JEDEC JS-002 class C3 超过1000 V
- 工作温度范围：-40 ℃至+85 ℃
