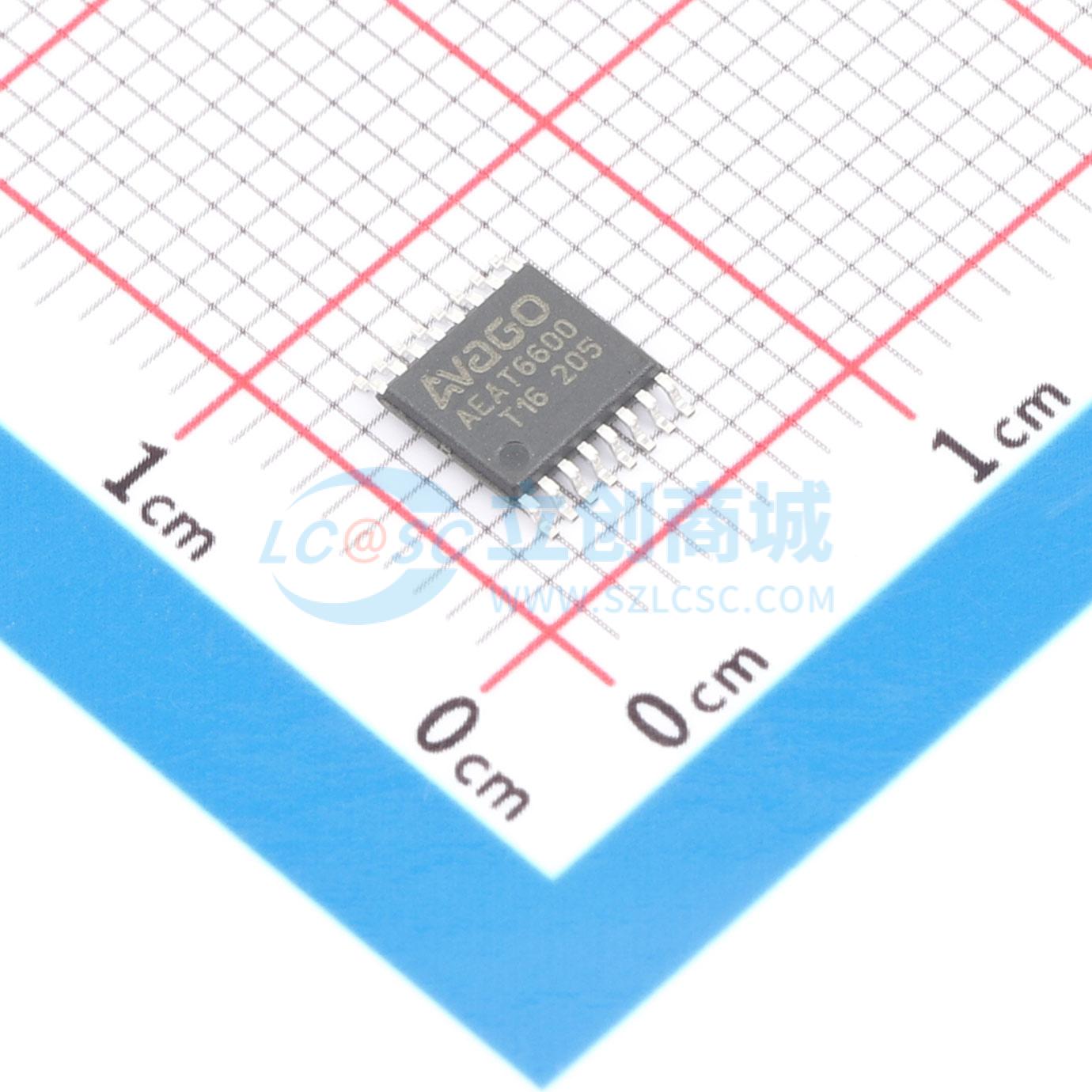

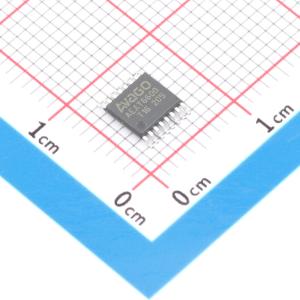

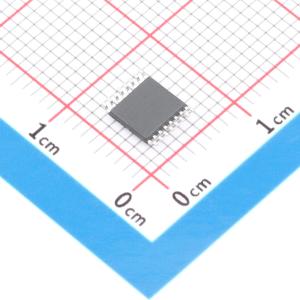

AEAT-6600-T16

博通AEAT - 6600角度磁编码器IC是一种非接触式磁旋转编码器，可在360度全旋转范围内进行精确的角度测量。 它是一款片上系统，在单个设备中集成了霍尔元件、模拟前端和数字信号处理功能。 要测量角度，仅需一个简单的两极磁体在芯片中心上方旋转即可。磁体可以放置在IC上方或下方。 绝对角度测量可即时指示磁体的角位置，分辨率为0.005°，即每转65,536个位置。该数字数据可作为串行位流和PWM信号提供。 内部电压调节器使AEAT - 6600可在3.3V或5V电源下工作。 AEAT - 6600采用CMOS标准工艺制造，利用霍尔技术感应芯片表面的磁场分布。集成的霍尔元件围绕设备中心放置，可提供IC表面磁场的电压表示。数字信号处理（DSP）电路将霍尔传感器的数据转换为绝对角位置（DO/DI引脚）作为绝对输出，或通过增量电路转换为数字输出（A/U、B/V、I/W引脚）。 DSP电路还在MagHi和MagLo输出端提供数字信息，指示所用磁体朝向或远离设备表面的移动。一个小型低成本的径向磁化（两极）标准磁体提供角位置信息。 AEAT - 6600感应磁场方向并计算10位至16位二进制代码。该代码可通过同步串行接口（SSI）访问。此外，引脚8（PWM）上的脉宽调制信号提供绝对角度表示。由于采用局部测量技术和霍尔传感器调节电路，AEAT - 6600对磁体未对准和杂散磁场具有耐受性。 OTP模块可通过PROG引脚（引脚13）对特定分辨率和输出模式进行编程。

• 可在5V或3.3V下工作
• 具有用于绝对输出的3线或2线SSI接口模式
• 具有增量ABI或UVW以及PWM输出模式
• 用户可对零位置、方向和索引脉冲宽度进行编程
• 具有磁场强度输出和对齐模式，便于磁体对齐
• 具有掉电模式以降低电流消耗
• 采用TSSOP - 16 IC封装
• 符合RoHS标准

• 无刷直流电机的三相换向
• 替代旋转变压器和电位器
• 工业自动化和机器人技术
