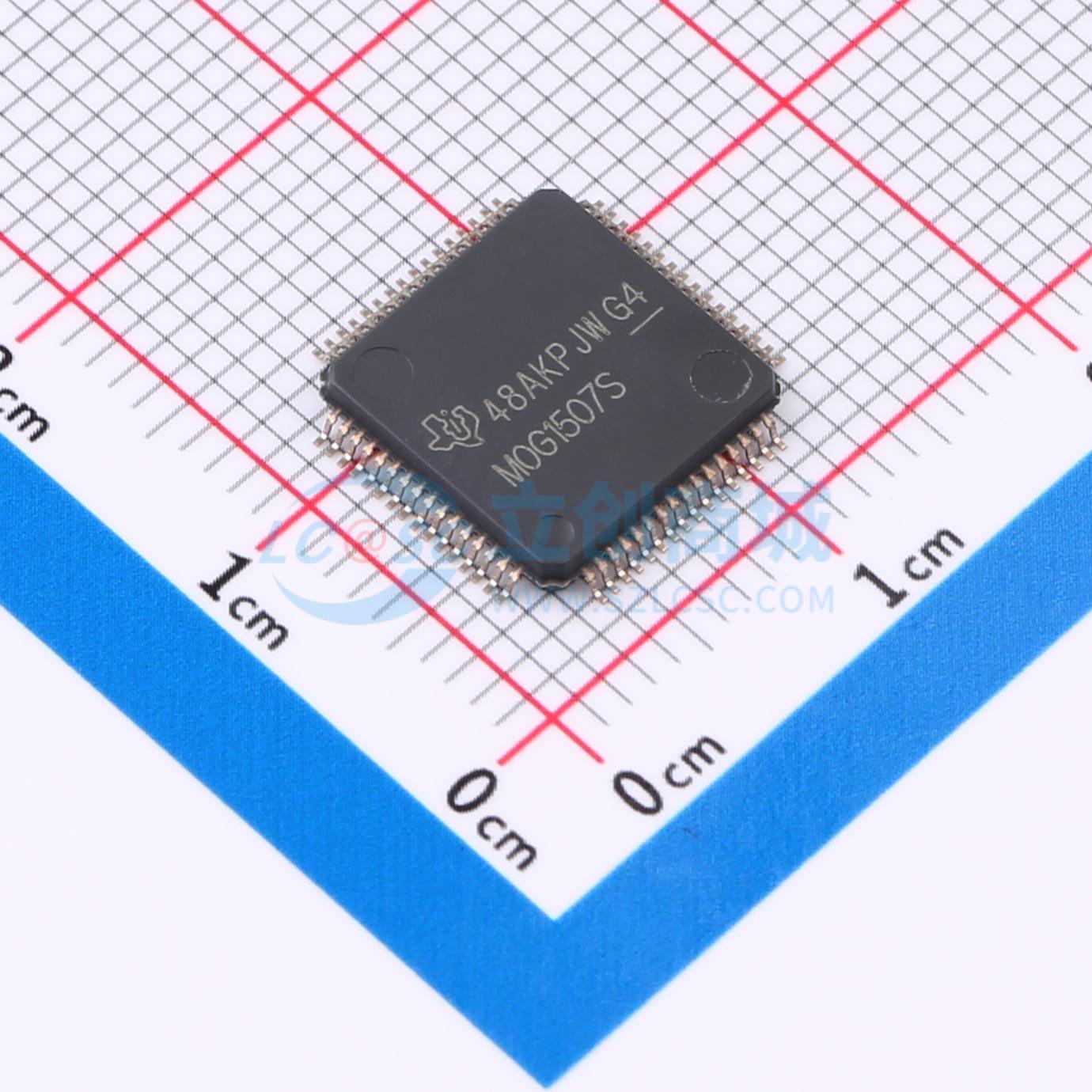

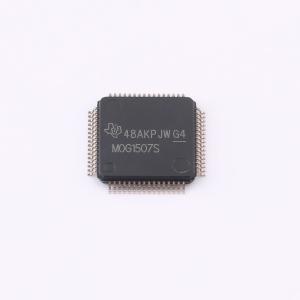

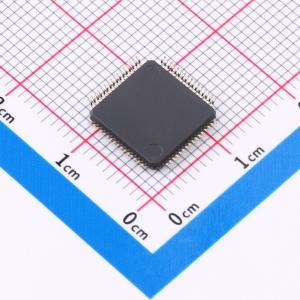

MSPM0G1507SPMR

混合信号微控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 微控制器属于高度集成的超低功耗32位MCU系列，基于增强型Arm Cortex-M0+ 32位内核平台，工作频率最高可达80MHz。这些低成本MCU提供高性能模拟外设集成，支持 -40°C至125°C的工作温度范围，并在1.62V至3.6V的电源电压下运行。器件提供具有内置纠错码(ECC)且高达128KB的嵌入式闪存程序存储器以及具有硬件奇偶校验选项且高达32KB的SRAM。还包含一个存储器保护单元、7通道DMA、数学加速器和各种高性能模拟外设，例如两个12位4MSPS ADC、一个可配置内部共享电压基准、一个12位1Msps DAC、三个具有内置基准DAC的高速比较器、两个具有可编程增益的零漂移零交叉运算放大器和一个通用放大器。这些器件还提供智能数字外设，例如两个16位高级控制计时器、五个通用计时器（具有一个用于QE接口的16位通用计时器、两个用于待机模式的16位通用计时器和一个32位通用计时器）、两个窗口式看门狗计时器以及一个具有警报和日历模式的RTC。这些器件提供数据完整性和加密外设（AES、CRC、TRNG）以及增强型通信接口（四个UART、两个I2C、两个SPI）
品牌名称: TI(德州仪器)
商品型号: MSPM0G1507SPMR
商品编号: C22406023
商品封装: LQFP-64(12x12)
包装方式: 编带
商品毛重: 0.474克(g)

商品参数

商品概述

MSPM0G150x 微控制器 (MCU) 属于 MSP 高度集成的超低功耗 32 位 MCU 系列，该 MCU 系列基于增强型Arm® Cortex®-M0+ 32 位内核平台，工作频率最高可达 80MHz。这些低成本 MCU 提供高性能模拟外设集成，支持 -40℃ 至 125℃ 的工作温度范围，并在 1.62V 至 3.6V 的电源电压下运行。MSPM0G150x 器件提供具有内置纠错码 (ECC) 且高达 128KB 的嵌入式闪存程序存储器以及具有硬件奇偶校验选项且高达 32KB 的 SRAM。这些 MCU 还包含一个存储器保护单元、7 通道 DMA、数学加速器和各种高性能模拟外设，例如两个 12 位 4Msps ADC、一个可配置内部共享电压基准、一个 12 位 1Msps DAC、三个具有内置基准 DAC 的高速比较器、两个具有可编程增益的零漂移零交叉运算放大器和一个通用放大器。这些器件还提供智能数字外设，例如两个 16 位高级控制计时器、五个通用计时器（具有一个用于 QEI 接口的 16 位通用计时器、两个用于待机模式的 16 位通用计时器和一个 32 位通用计时器）、两个窗口式看门狗计时器以及一个具有警报和日历模式的 RTC。这些器件提供数据完整性和加密外设（AES、CRC、TRNG）以及增强型通信接口（四个 UART、两个 I2C、两个 SPI）。MSPM0 系列低功耗 MCU 包含具有不同模拟和数字集成度的器件，可让客户找到满足其工程需求的 MCU。MSPM0 MCU 平台将 Arm Cortex-M0+ 平台与超低功耗整体系统架构相结合，使系统设计人员能够在降低能耗的同时提高性能。MSPM0G150x MCU 由广泛的硬件和软件生态系统提供支持，随附参考设计和代码示例，便于快速开始设计。可供购买的开发套件包括 LaunchPad 开发套件。

商品特性

内核:具有存储器保护单元且频率高达 80MHz 的Arm 32 位 Cortex-M0+ CPU
工作温度范围:-40℃ 至 125℃
电源电压范围:1.62V 至 3.6V
存储器:具有纠错码 (ECC) 且高达 128KB 的闪存；具有硬件奇偶校验且高达 32KB 的 SRAM
两个具有总计多达 17 个外部通道的 12 位4Msps 同步采样模数转换器 (ADC)，硬件均值计算可在 250ksps 下实现 14 位有效分辨率
一个具有集成输出缓冲器的 12 位 1Msps 数模转换器 (DAC)
两个零漂移、零交叉斩波运算放大器 (OPA)，0.5µV/℃ 温漂，具有斩波，高达 32x 的集成可编程增益级
一个通用放大器 (GPAMP)
三个具有 8 位基准 DAC 的高速比较器 (COMP)，高速模式下传播延迟为 32ns，支持低至 1µA 的低功耗模式运行
ADC、OPA、GPAMP、COMP 和 DAC 之间的可编程模拟连接
可配置的 1.4V 和 2.5V 内部共享基准电压(VREF)
集成温度传感器
经优化的低功耗模式:RUN 模式 101µA/MHz (CoreMark)；SLEEP 模式 40µA/MHz；STOP 模式 190µA/4MHz；STANDBY 模式具有 32KHz LFXT 的 1.5µA，具有SRAM 的 RTC，CPU 状态，以及保留的寄存器；SHUTDOWN 模式 80nA，具有保留 IO 和 IO 唤醒能力
7 通道 DMA 控制器
数学加速器支持 DIV、SQRT、MAC 和 TRIG 计算
七个计时器，支持多达 22 个 PWM 通道，其中一个 16 位通用计时器支持 QEI，两个 16 位通用计时器支持 STANDBY 模式下的低功耗运行，一个 32 位通用计时器，两个具有死区支持和多达 12 个 PWM 通道的互补输出的 16 位高级计时器
两个窗口化看门狗计时器 (WWDT)
具有报警和日历模式的 RTC
四个 UART 接口，一个支持 LIN、IrDA、DALI、智能卡、Manchester，三个接口支持待机模式下的低功耗运行
两个 I2C 接口，支持 FM+ (1Mbit/s)、SMBus/PMBus 以及从 STOP 模式唤醒
两个 SPI，一个 SPI 支持高达 32Mbit/s 的速率
时钟系统:内部 4MHz 至 32MHz 振荡器 (SYSOSC)，精度高达 ±1.2%；高达 80MHz 的锁相环 (PLL)；精度为 ±3% 的内部 32kHz 低频振荡器(LFOSC)；外部 4MHz 至 48MHz 晶体振荡器 (HFXT)；外部 32kHz 晶体振荡器 (LFXT)；外部时钟输入
数据完整性和加密:循环冗余校验器（CRC-16、CRC-32）；真随机数发生器 (TRNG)；使用 128 位或 256 位密钥的 AES 加密
灵活的 I/O 功能:多达 60 个 GPIO，两个 5V 容限开漏 IO，两个驱动强度为 20mA 的高驱动 IO，多达 5 个高速 IO
开发支持:2 引脚串行线调试 (SWD)
封装选项:64 引脚 LQFP (PM)（0.5mm 间距）；48 引脚 LQFP (PT)（0.5mm 间距）；24 引脚 VQFN (RGE)（0.5mm 间距）；48 引脚 VQFN (RGZ)（0.5mm 间距）；32 引脚 VQFN (RHB)（0.5mm 间距）；32 引脚 VSSOP (32DGS)（0.5mm 间距）；28 引脚 VSSOP (28DGS)（0.5mm 间距）；28 引脚 DSBGA (YCJ)（0.35mm 间距）
系列成员:MSPM0G1505:32KB 闪存、16KB RAM；MSPM0G1506:64KB 闪存、32KB RAM；MSPM0G1507:128KB 闪存、32KB RAM
开发套件与软件:LP-MSPM0G3507 LaunchPad 开发套件；MSPM0 软件开发套件 (SDK)

应用领域

电机控制
家用电器
不间断电源和逆变器
电子销售点系统
医疗和保健
测试和测量
工厂自动化和控制
工业运输
电网基础设施
智能抄表
通信模块
照明
个人电子产品

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M0+
	CPU最大主频	80MHz
	CPU位数	32 Bit
	程序存储容量	128KB
	程序存储器类型	FLASH

	属性	参数值
	RAM容量	32KB
	EEPROM容量	-
	I/O数量	60
	振荡器类型	内置+外置
	工作电压	1.62V~3.6V
	工作温度	-40℃~+125℃
