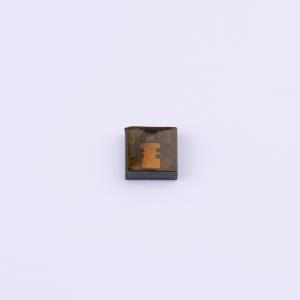

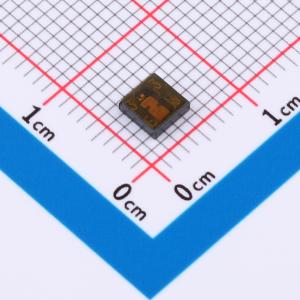

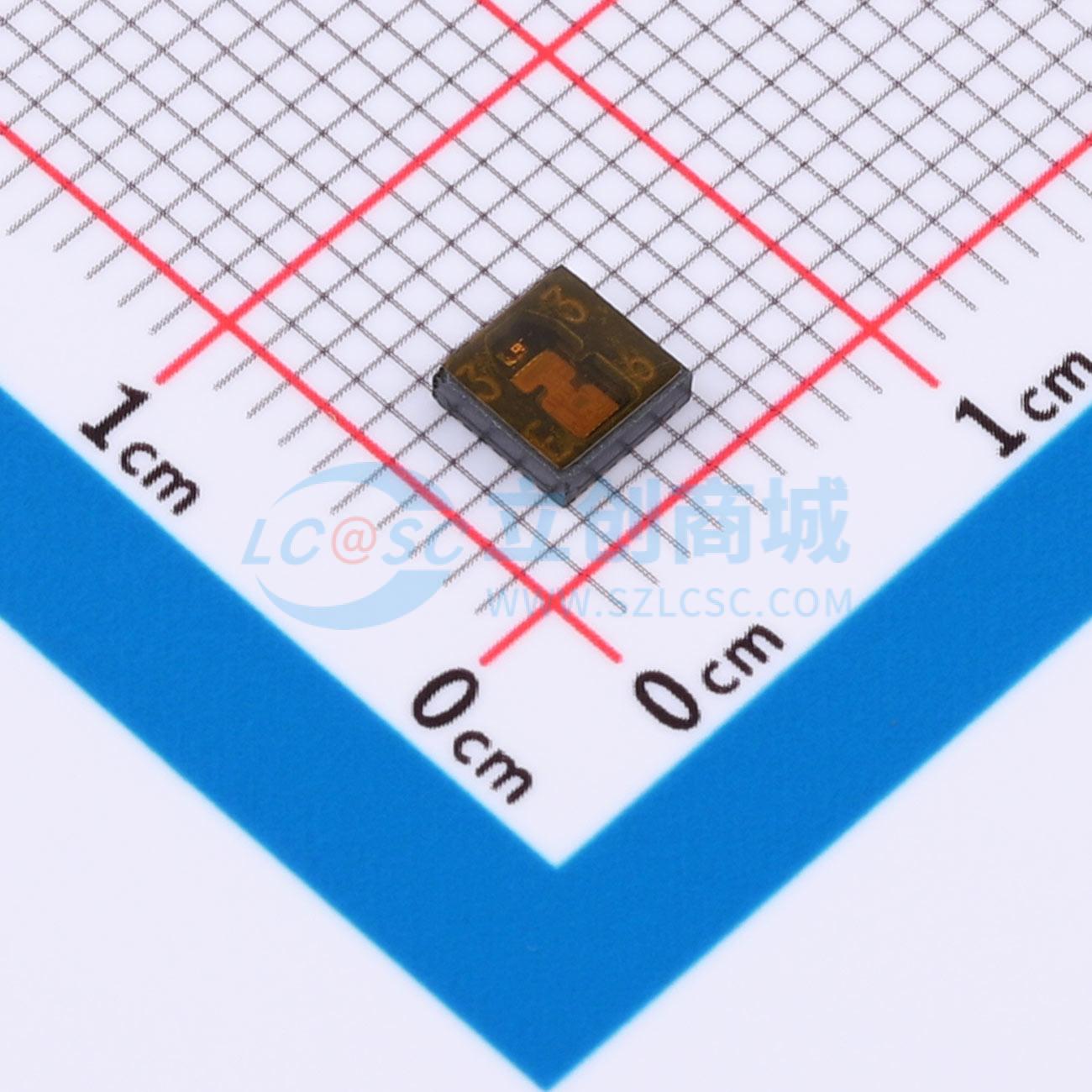

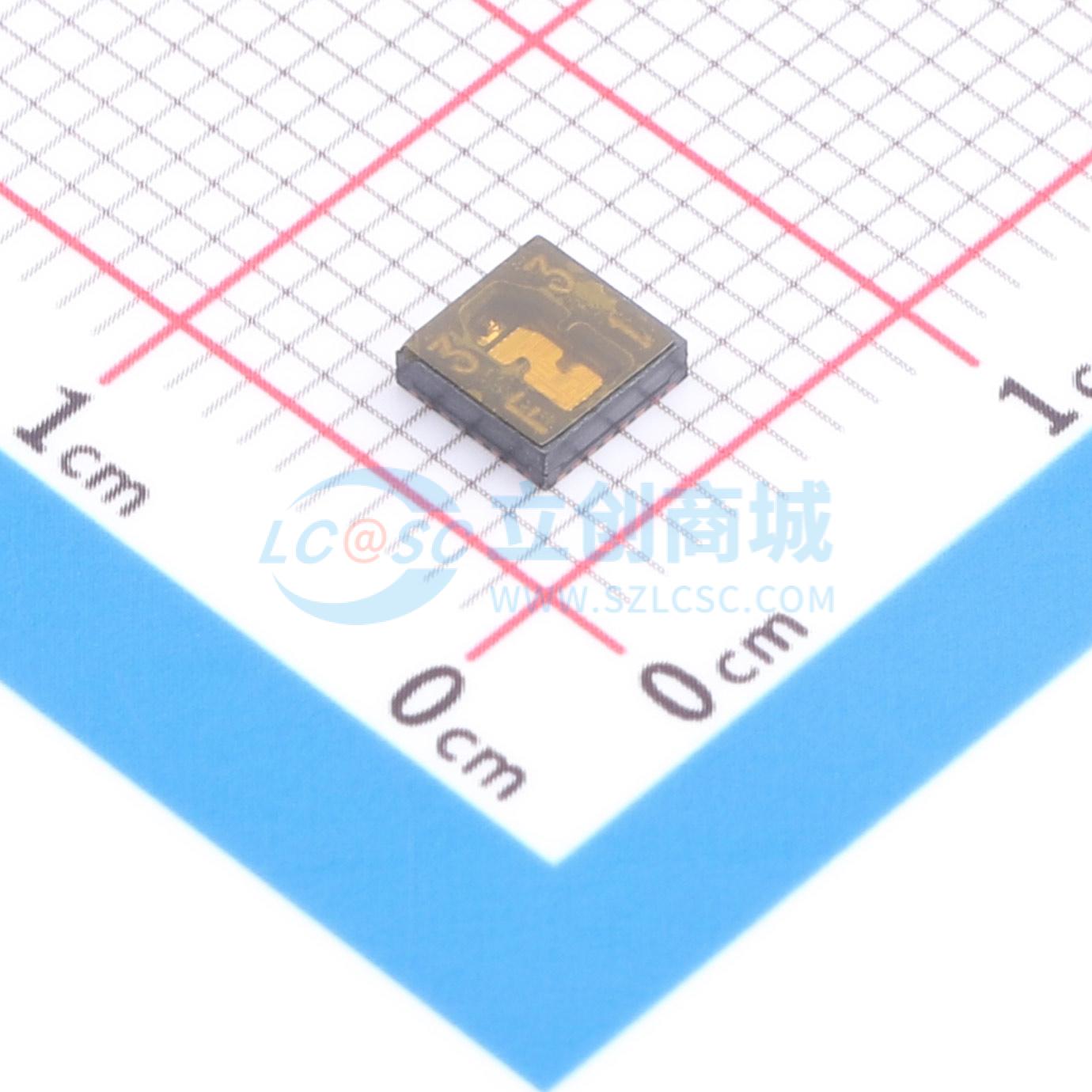

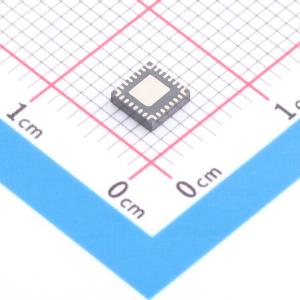

AEDR-9830-102
三通道反射式增量编码器，具有模拟和数字输出选项
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Broadcom(博通)
- 商品型号
- AEDR-9830-102
- 商品编号
- C22406009
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 3.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 位置传感器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | - |
商品概述
AEDR-9830 是一款三通道反射式光学编码器。它可配置为模拟或数字输出，采用反射技术用于运动控制目的。可选的配置包括：两个通道的差分模拟输出加上第三个通道的差分数字或模拟索引输出，或者三个通道的差分数字 A、B 和 I 输出。在模拟编码器模式下，AEDR-9830 具有两通道差分模拟输出，可直接与外部插值器连接。在数字编码器模式下，AEDR-9830 提供两通道正交数字输出和第三个通道的数字索引输出。由于其输出 TTL 兼容，可与大多数信号处理电路连接，因此便于集成并灵活设计到现有系统中。该编码器设计工作温度范围为 -40℃ 到 115℃，适用于商业、工业和汽车终端应用。编码器将红外 LED 光源和光电检测电路集成在单个封装内。其尺寸为 4.00 mm (L) × 4.00 mm (W) × 1.05 mm (H)，小巧的尺寸使其可用于各种微型商业应用，其中尺寸和空间是主要考虑因素。
商品特性
- 模拟输出选项：两通道差分模拟输出及差分数字或模拟索引输出
- 数字输出选项：三通道差分或 TTL 兼容；用于方向感测的两通道正交数字输出，以及第三个通道的数字索引输出
- 内置插值器，支持 1x、2x、4x、8x 和 16x 插值
- 表面贴装无引线封装：4.0 mm (L) × 4.0 mm (W) × 1.05 mm (H)
- 3.3V 和 5.0V 电源工作电压
- 内置 LED 电流调节
- 宽广的工作温度范围：-40℃ 到 115℃
- 高编码分辨率：318 LPI 或 12.52 LPmm
应用领域
- 闭环步进电机
- 小型电机和致动器
- 工业打印机
- 机器人技术
- 读卡器
