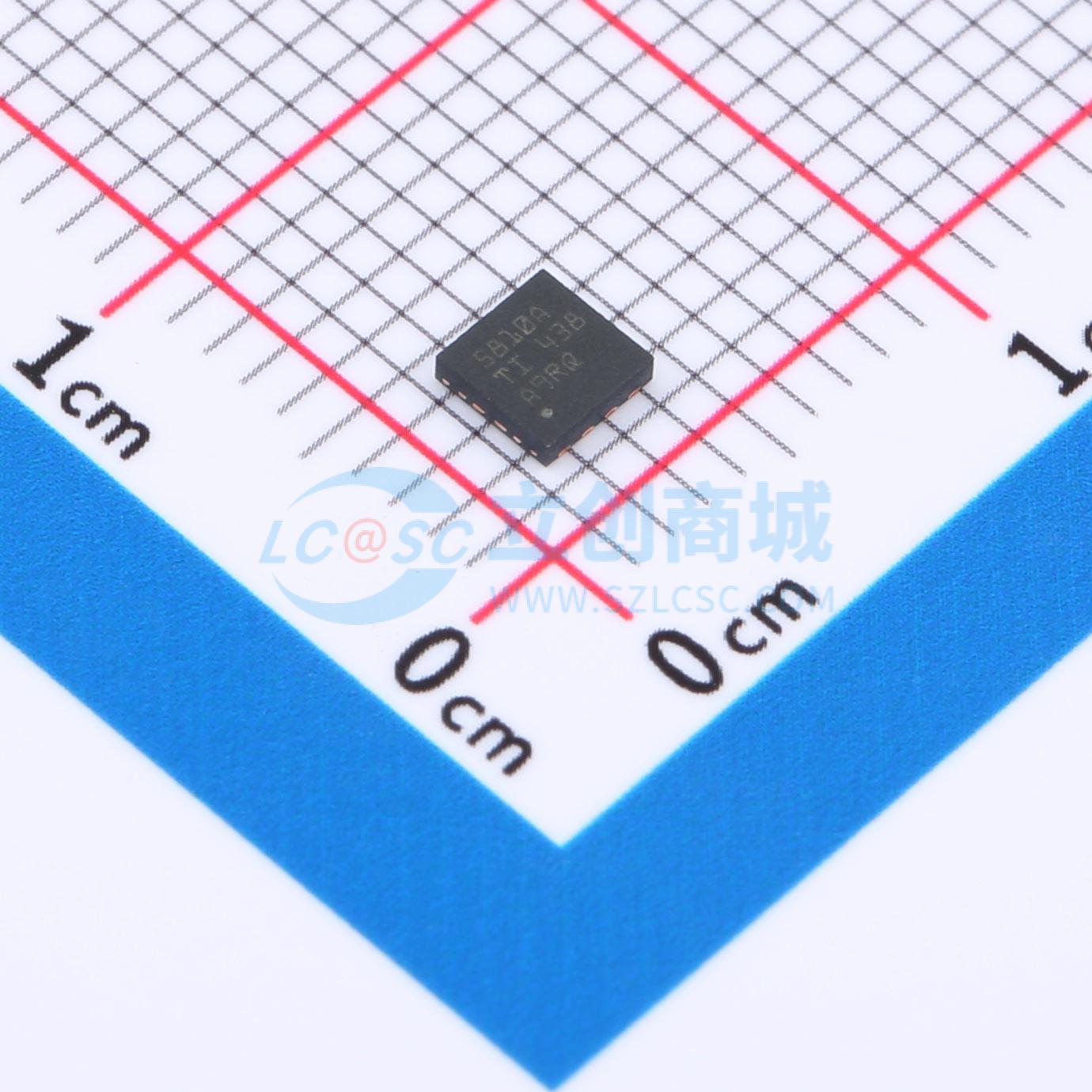

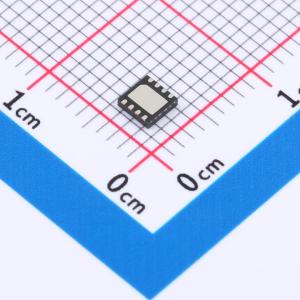

温馨提醒：图片仅供参考，商品以实物为准

LP5810ADSDR

4通道RGBW LED驱动器，具备自主控制和调光功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款具有自主动画引擎控制功能的4通道RGBW LED驱动器。在点亮LED时具有0.4mA（典型值）的超低正常工作电流。采用模拟调光和PWM调光两种方法实现强大的调光性能。每个LED的输出电流可在0.1mA至25.5mA或0.2mA至51mA之间以256个阶跃进行调节。8位PWM发生器可对LED亮度进行平滑且无可闻噪声的调光控制。自主动画引擎可以显著减少控制器的实时负载。每个LED都可通过相关寄存器进行配置，从而实现生动绚丽的照明效果。可生成6MHz时钟信号，并将其用于同步多个器件之间的照明效果。
品牌名称: TI(德州仪器)
商品型号: LP5810ADSDR
商品编号: C22404672
商品封装: WSON-8-EP(3x3)
包装方式: 编带
商品毛重: 0.225克(g)

商品参数

商品概述

LP5810是一款具有自主动画引擎控制功能的4通道RGBW LED驱动器。该器件在点亮LED时具有0.4mA（典型值）的超低正常工作电流。该器件采用模拟调光和PWM调光两种方法实现强大的调光性能。每个LED的输出电流可在0.1mA至25.5mA或0.2mA至51mA之间以256个阶跃进行调节。8位PWM发生器可对LED亮度进行平滑且无可闻噪声的调光控制。自主动画引擎可以显著减少控制器的实时负载。每个LED都可通过相关寄存器进行配置，从而实现生动绚丽的照明效果。该器件可生成6MHz时钟信号，并将其用于同步多个器件之间的照明效果。

商品特性

VCC范围:2.7V至5.5V
逻辑引脚兼容1.8V、3.3V和5V电压
4个高精度恒定电流阱
灌电流为 0.1mA 至 51mA
器件间误差:最大 ±5%
通道间误差:最大 ±5%
超低余量电压:25.5mA时为110mV（典型值）；51mA时为210mV（典型值）
可为每个LED配置PWM相移
超低功耗
待机:当 CHIP_EN 为 0（保留数据）时，ISTB 为 26μA（典型值）
有效:当 LED 电流为 25.5mA 时，INOR 为 0.4mA（典型值）
模拟调光（电流增益控制）
全局 1 位最大电流 (MC) : 25.5mA 或 51mA
单独8位点电流(DC)设置
PWM 调光频率高达 24kHz, 无可闻噪声
单独的8位PWM调光分辨率
线性或指数调光曲线
自主动画引擎控制
针对各个LED点进行开路/短路检测
集成的重影消除功能
1MHz（最大值）I²C接口
-40℃ 至 85℃ 工作温度范围

应用领域

便携式和可穿戴电子产品 - 耳塞和充电盒、电子烟、智能手表
游戏和家庭娱乐 - 智能扬声器、RGB 鼠标、VR 耳机和控制器
物联网(IOT)-电子标签、可视门铃
网络 - 路由器、接入点
工业HMI-电动汽车充电器、工厂自动化

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.7V~5.5V
	开关频率	24kHz
	通道数	4
	输出电压	-
	输出电流	51mA

	属性	参数值
	调光	PWM；模拟
	功能特性	短路保护(SCP)；LED开路保护；过温保护(OTP)
	工作电压(AC)	-
	拓扑结构	-
	工作温度	-40℃~+85℃
	开关管(内置/外置)	-
	恒流精度	5%
