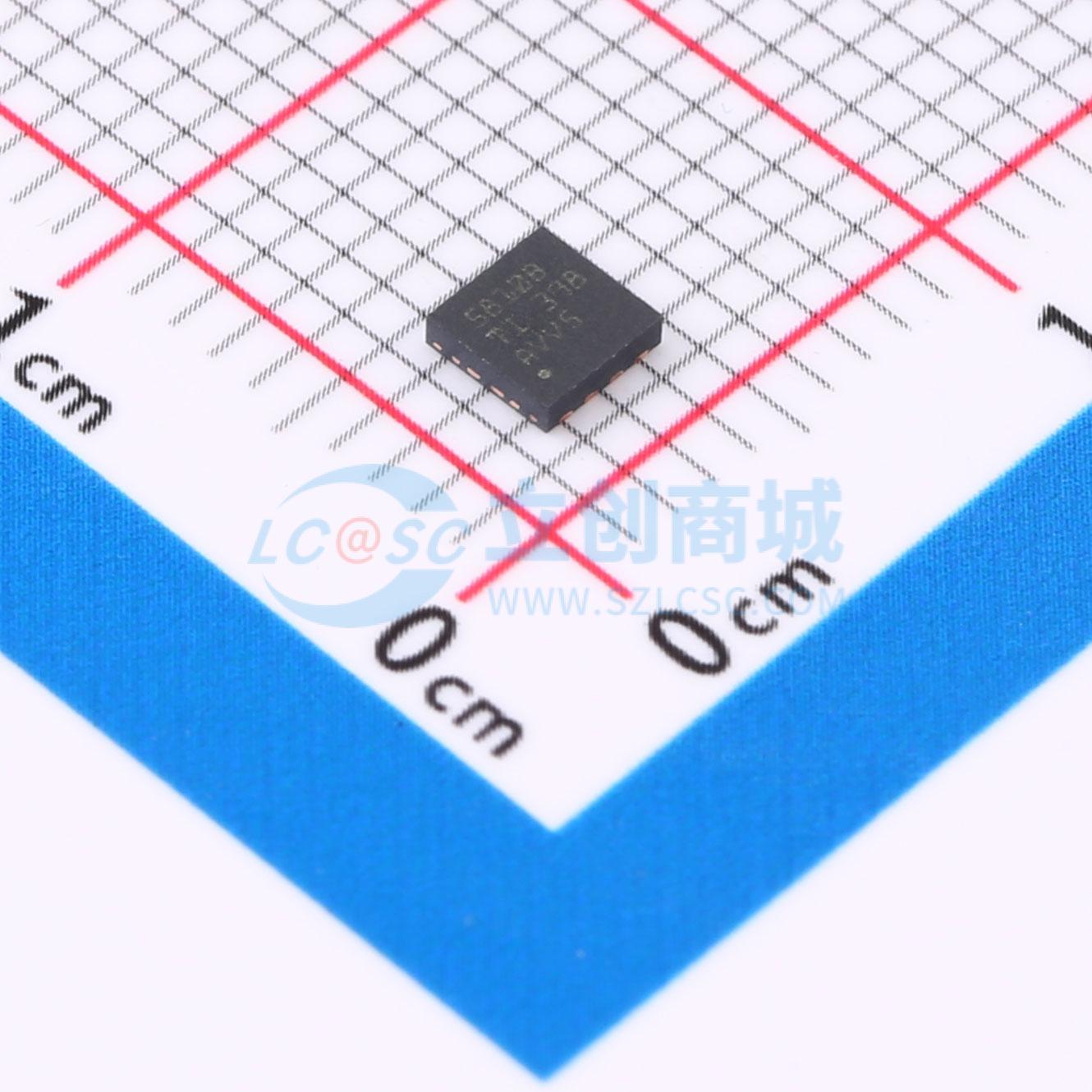

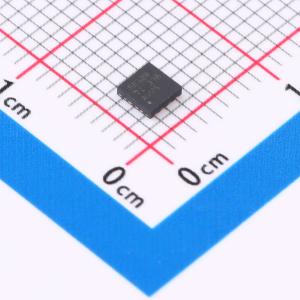

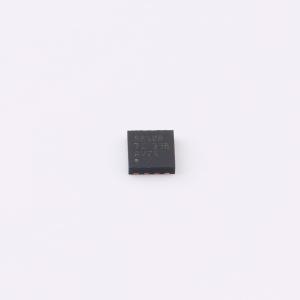

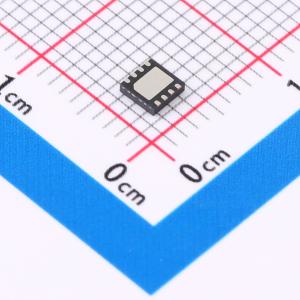

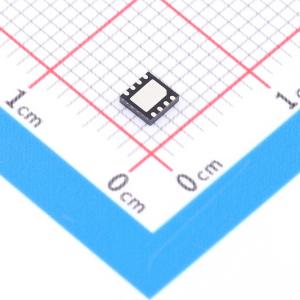

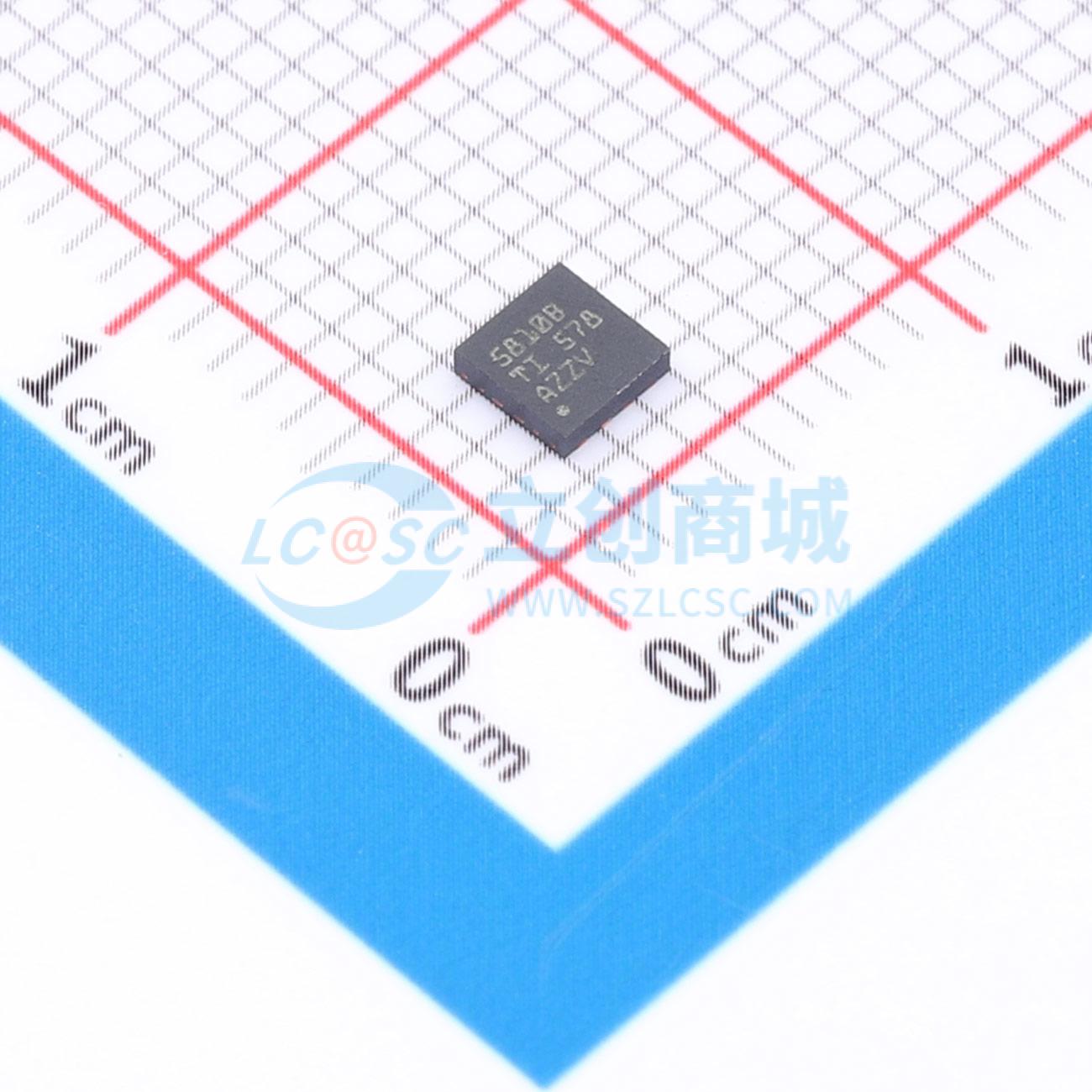

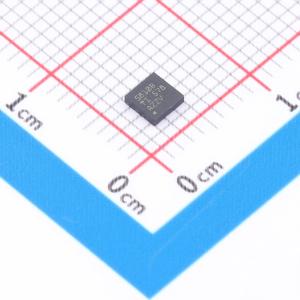

LP5810BDSDR

4通道RGBW LED驱动器，具有自主控制功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款具有自主动画引擎控制功能的4通道RGBW LED驱动器。该器件在点亮LED时具有0.4mA（典型值）的超低正常工作电流。该器件采用模拟调光和PWM调光两种方法实现强大的调光性能。每个LED的输出电流可在0.1mA至25.5mA或0.2mA至51mA之间以256个阶跃进行调节。8位PWM发生器可对LED亮度进行平滑且无可闻噪声的调光控制。自主动画引擎可以显著减少控制器的实时负载。每个LED都可通过相关寄存器进行配置，从而实现生动绚丽的照明效果。该器件可生成6MHz时钟信号，并将其用于同步多个器件之间的照明效果。
品牌名称: TI(德州仪器)
商品型号: LP5810BDSDR
商品编号: C22404682
商品封装: SON-8-EP(3x3)
包装方式: 编带
商品毛重: 0.0755克(g)

商品参数

	属性	参数值
	功能特性	短路保护(SCP)；LED开路保护；过温保护(OTP)
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	5%

商品概述

LP5810是一款具有自主动画引擎控制功能的4通道RGBWLED驱动器。该器件在点亮LED时具有0.4mA（典型值）的超低正常工作电流。该器件采用模拟调光和PWM调光两种方法实现强大的调光性能。每个LED的输出电流可在0.1mA至25.5mA或0.2mA至51mA之间以256个阶跃进行调节。8位PWM发生器可对LED亮度进行平滑且无可闻噪声的调光控制。自主动画引擎可以显著减少控制器的实时负载。每个LED都可通过相关寄存器进行配置，从而实现生动绚丽的照明效果。该器件可生成6MHz时钟信号，并将其用于同步多个器件之间的照明效果。

商品特性

VCC范围:2.7V至5.5V
逻辑引脚兼容1.8V、3.3V和5V电压
4个高精度恒定电流阱
灌电流范围:0.1mA至51mA
器件间误差最大±5%
通道间误差最大±5%
超低余量电压
可为每个LED配置PWM相移
超低功耗
支持模拟调光（电流增益控制）
全局1位最大电流(MC)可选:25.5mA或51mA
支持单独8位点电流(DC)设置
PWM调光频率高达24kHz，无可闻噪声
单独的8位PWM调光分辨率
支持线性或指数调光曲线
具备自主动画引擎控制
支持针对各个LED点进行开路/短路检测
集成重影消除功能
最高1MHz的I²C接口
工作温度范围:-40℃至85℃

应用领域

便携式和可穿戴电子产品:耳塞和充电盒、电子烟、智能手表
游戏和家庭娱乐:智能扬声器、RGB 鼠标、VR 耳机和控制器
物联网(IoT):电子标签、可视门铃
网络:路由器、接入点
工业HMI:电动汽车充电器、工厂自动化

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.7V~5.5V
	通道数	4
	输出电流	51mA
	调光	PWM；模拟
