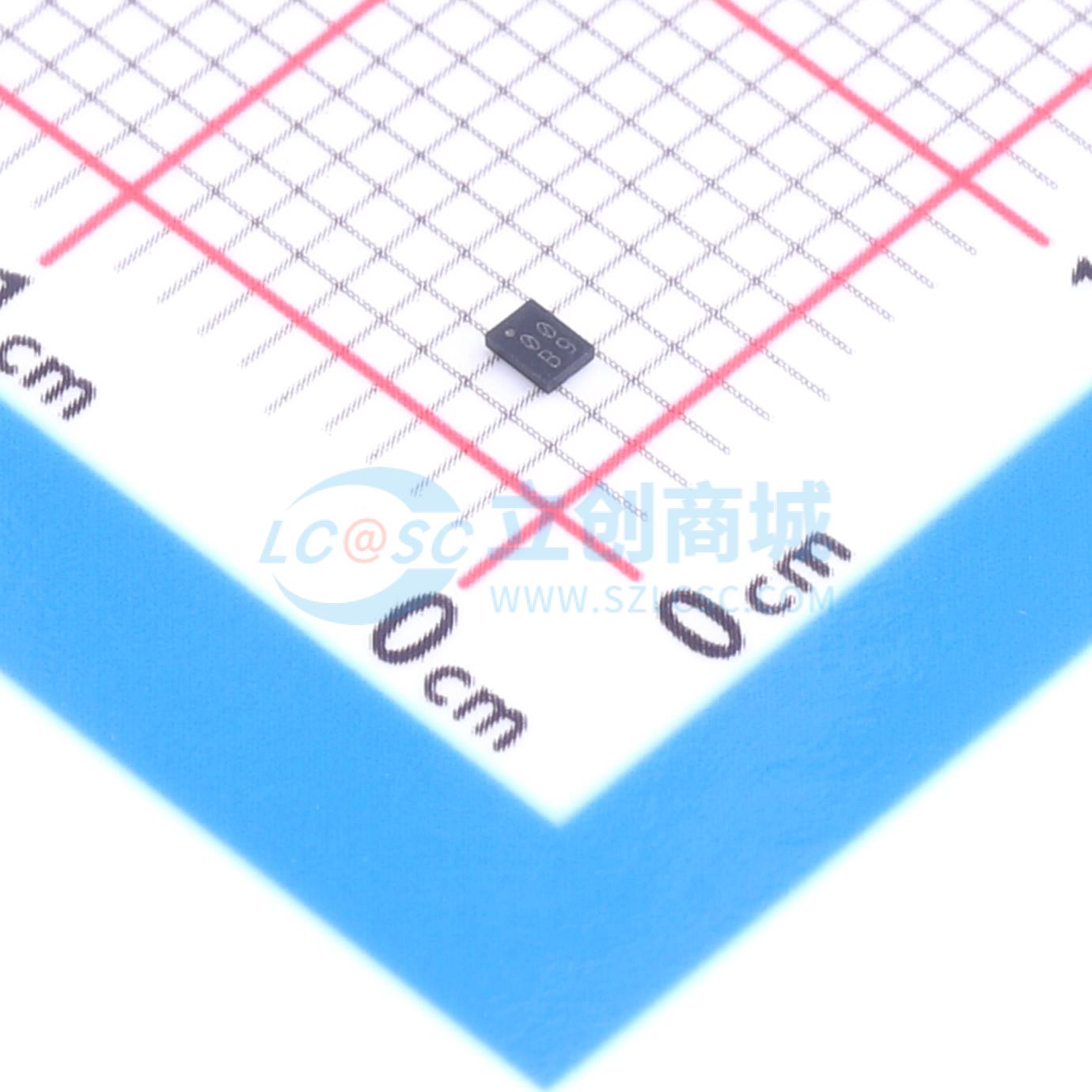

温馨提醒：图片仅供参考，商品以实物为准
QPC1022TR7
宽带低失真单刀双掷开关，适用于低插入损耗、高功率处理和高隔离度应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Qorvo
- 商品型号
- QPC1022TR7
- 商品编号
- C22405219
- 商品封装
- LGA-9(1.1x1.5)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀双掷 | |
| 频率 | 5MHz~6GHz | |
| 隔离度 | 29dB | |
| 插入损耗 | 0.46dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | - | |
| 工作电压 | 2.4V~5.8V | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | - |
商品概述
QPC1022是一款单刀双掷（SPDT）开关，专为需要极低插入损耗、高功率处理能力且直流功耗极低的开关应用而设计。QPC1022出色的线性性能使其非常适合用于蜂窝基站。该开关在射频端口之间提供了非常高的隔离度，能更好地分隔发射和接收路径。QPC1022采用非常紧凑的1.1mm×1.5mm×0.375mm（典型值）9引脚LGA封装。
商品特性
- 工作频率范围为5MHz ~ 6GHz
- 低插入损耗：2GHz时为0.25dB
- 谐波：1980MHz时二次谐波为 - 106dBc，三次谐波为 - 94dBc
- 高隔离度：204MHz时为56dB，2GHz时为39dB
- 高IP3：1.9GHz时为76dBm
- 与低电压逻辑兼容（VHIGH最小值 = 1.3V）
- 除非外部施加直流，否则射频路径无需外部隔直电容
- 所有端口的HBM ESD额定值为1000V
应用领域
- 蜂窝基站
- 功率放大器后级开关
- 通用开关应用
