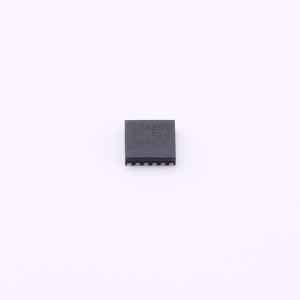

温馨提醒：图片仅供参考，商品以实物为准

LMR38025SDRRR

降压型 2.5A 4.2V~80V

描述: 同步降压转换器用于在宽输入电压范围内进行调节，从而尽可能减少对外部浪涌抑制元件的需求。能够在输入电压降至4.2V时根据需要以接近100%的占空比运行，因而是宽输入电压范围工业应用和MHEV/EV系统的理想选择，因为绝对最大输入电压为85V。具有高压使能引脚，可通过将器件连接到宽输入电源电压或在启动和关断过程中进行精密UVLO控制来启用该器件。附带内置滤波和延迟功能的电源正常状态标志可提供系统状态的真实指示，免去了使用外部监控器的麻烦
品牌名称: TI(德州仪器)
商品型号: LMR38025SDRRR
商品编号: C22405313
商品封装: WSON-12-EP(3x3)
包装方式: 编带
商品毛重: 0.272克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；频率同步；逐波限流；过流保护；EMI优化(抖频模式)；工作状态指示；打嗝限流

商品概述

LMR38025 同步降压转换器用于在宽输入电压范围内进行调节，从而尽可能减少对外部浪涌抑制元件的需求。LMR38025 能够在输入电压降至 4.2V 时根据需要以接近 100% 的占空比运行，因而是宽输入电压范围工业应用和 MHEV/EV 系统的合适选择，该器件最大输入电压为 85V。LMR38025 具有高压使能引脚，可通过将器件连接到宽输入电源电压或在启动和关断过程中进行精密 UVLO 控制来启用该器件。附带内置滤波和延迟功能的电源正常状态标志可提供系统状态的真实指示，免去了使用外部监控器的麻烦。该器件采用伪随机展频选项，可更大程度地降低 EMI。开关频率可在 200kHz 至 2.2MHz 范围内进行配置，从而避开噪声敏感频段。此外，可通过RT 引脚对频率进行编程，从而在低工作频率下提高效率，或在高工作频率下缩小设计尺寸。该器件具有内置的保护功能，例如逐周期电流限制、断续模式短路保护以及功耗过大情况下的热关断功能。LMR38025 采用 12 引脚 WSON 封装。

商品特性

功能安全型
可提供用于功能安全系统设计的文档
专用于条件严苛的工业应用
输入电压范围为 4.2V 至 80V
2.5A 持续输出电流
40µA 超低工作静态电流
200kHz 至 2.2MHz 可调节开关频率
可与外部时钟频率同步
97% 最大占空比
支持预偏置输出启动事件
温度范围内的基准电压容差为 ±1.5%
精密使能端
集成补偿网络，易于使用，可实现较少的BOM 数量
集成同步整流
采用具有可湿性侧面的 PowerPAD™ 12 引脚 WSON集成电路封装
提供PFM 和强制 PWM (FPWM) 选项
提供展频选项
可借助 WEBENCH® Power Designer 创建定制设计

应用领域

工业运输
无线基础设施和网络
电力输送
工厂自动化和控制

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~80V
	输出电压	1V~75V
	输出电流	2.5A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+150℃@(TJ)
