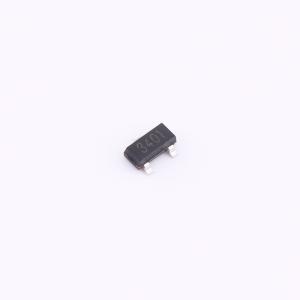

温馨提醒：图片仅供参考，商品以实物为准
AO3401
P沟道 耐压:30V 电流:4.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 类型: 1个P沟道 漏源电压(Vdss): 30V 连续漏极电流(Id): 4.2A 功率(Pd): 1W
- 品牌名称
- ALJ(龙晶微)
- 商品型号
- AO3401
- 商品编号
- C22400340
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0324克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.2A | |
| 导通电阻(RDS(on)) | 120mΩ@2.5V | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 1.3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 9.4nC@4.5V | |
| 输入电容(Ciss) | 945pF | |
| 反向传输电容(Crss) | 77pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 115pF |
商品概述
AO3401采用先进的沟槽技术，可提供出色的漏源导通电阻（RDS(ON)）、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。标准产品AO3401为无铅产品（符合ROHS和索尼259规范）。AO3401L是绿色产品订购选项。AO3401和AO3401L电气性能相同。
商品特性
- VDS(V) = -30 V
- ID = -4.2 A ( VGS = -10 V )
- RDS(ON)< 50 m Ω\left(VGS=-10 V\right)
- RDS(ON)< 65 m Ω\left(VGS=-4.5 V\right)
- RDS(ON)< 120 m Ω\left(VGS=-2.5 V\right)
