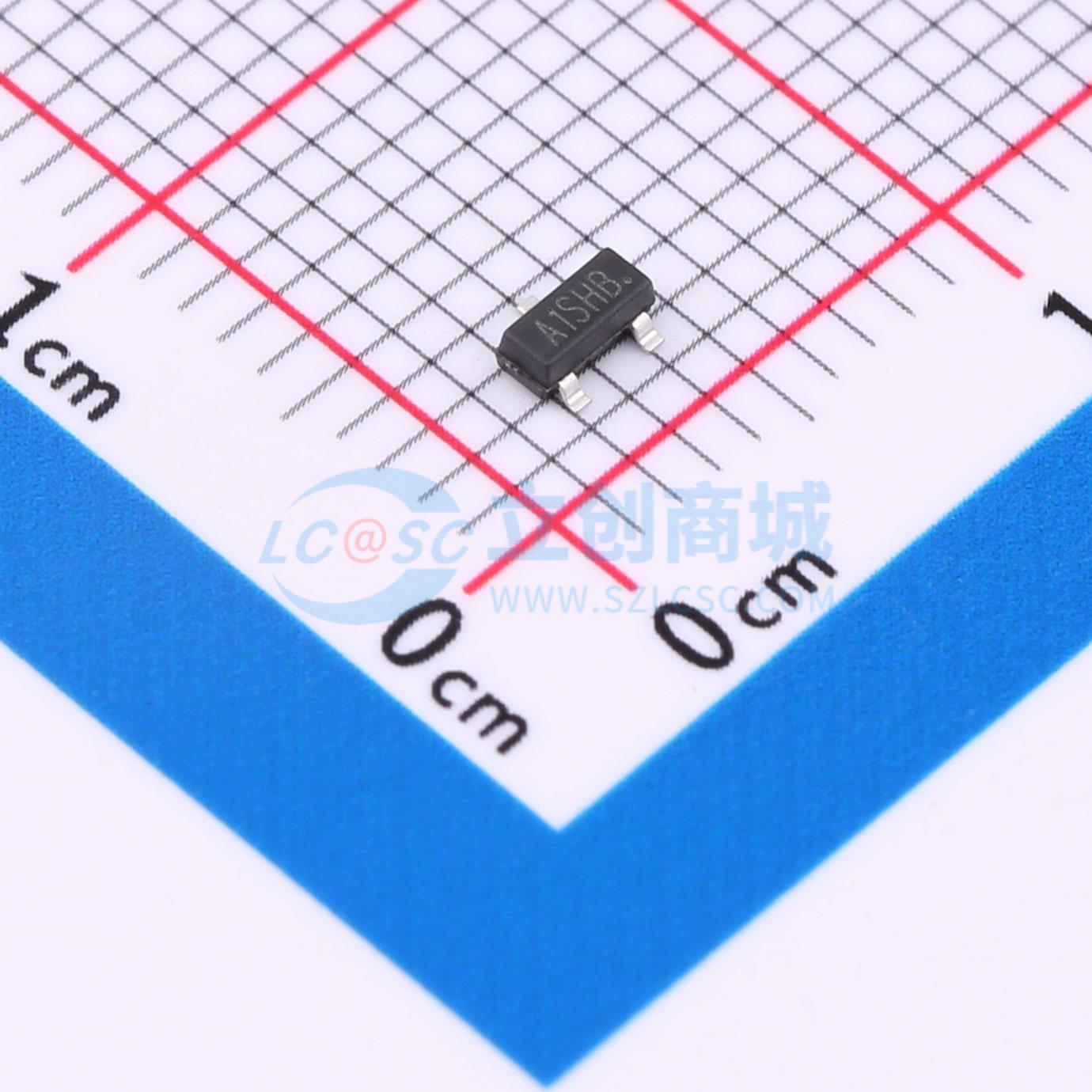

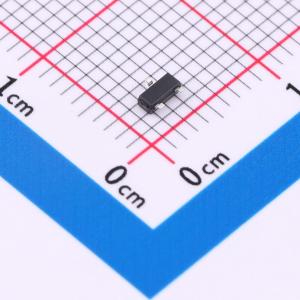

温馨提醒：图片仅供参考，商品以实物为准
SI2301
P沟道 耐压:20V 电流:2.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 类型: 1个P沟道 漏源电压(Vdss): 20V 连续漏极电流(Id): 2.5A 功率: 0.4W
- 品牌名称
- ALJ(龙晶微)
- 商品型号
- SI2301
- 商品编号
- C22400356
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2.5A | |
| 导通电阻(RDS(on)) | 150mΩ@2.5V | |
| 耗散功率(Pd) | 400mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 5.6nC@4.5V | |
| 输入电容(Ciss) | 381pF | |
| 反向传输电容(Crss) | 25pF | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 49pF |
商品特性
- VDS = -20 V,ID = -2.5 A
- 在VGS = -2.5 V时,RDS(ON) < 150 mΩ
- 在VGS = -4.5 V时,RDS(ON) < 110 mΩ
- 超高密度单元设计,实现极低的RDS(ON)
- 出色的导通电阻和最大直流电流能力
- 可进行铜线键合
应用领域
- 笔记本电脑电源管理
- 便携式设备
- 电池供电系统
- 负载开关
- 数码相机
