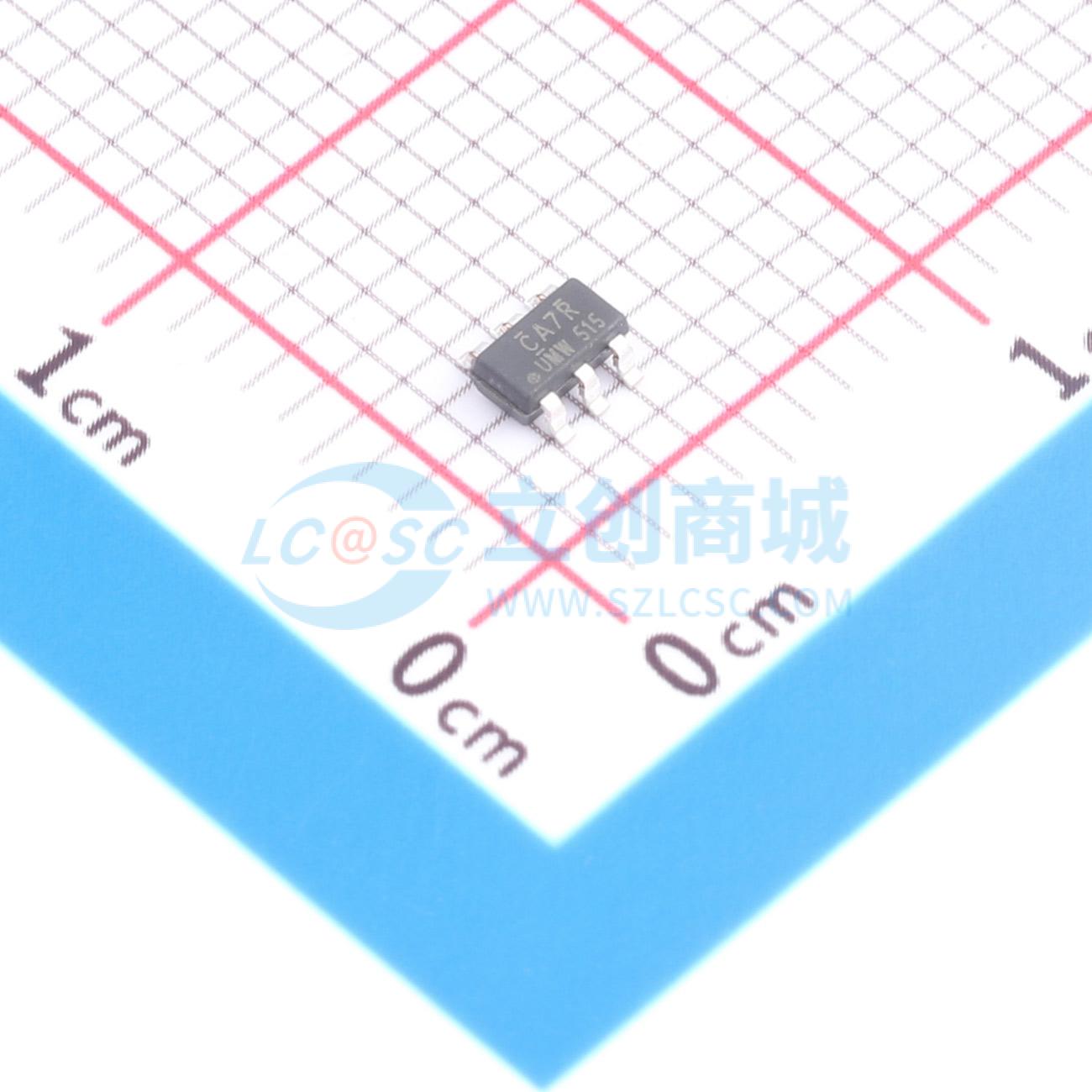

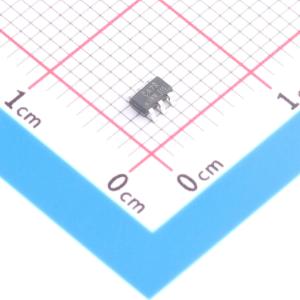

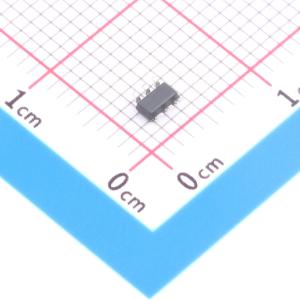

SN74LVC1G57DBVR(UMW)

逻辑IC

品牌名称: UMW(友台半导体)
商品型号: SN74LVC1G57DBVR(UMW)
商品编号: C22396365
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

	属性	参数值
	输入低电平(VIL)	-
	输出高电平(VOH)	1.9V
	输出低电平(VOL)	800mV
	系列	74LVC
	传播延迟(tpd)	10.5ns@3V,50pF
	工作温度	-40℃~+125℃
	输入通道数	3
	功能特性	局部关断模式；过压容忍输入

商品概述

SN74LVC1G57是一款具有施密特触发器输入的可配置多功能门电路。该器件可通过3位输入配置为以下任意逻辑功能：与门、或门、与非门、或非门、异或非门、反相器和缓冲器。所有输入均可直接连接至VCC或GND。输入可由3.3V或5V器件驱动。此特性允许在混合3.3V和5V环境中将这些器件用作电平转换器。该器件针对使用IOFF的部分断电应用进行了全面规定。IOFF电路会禁用输出，防止器件断电时产生潜在破坏性的反向电流。

商品特性

宽电源电压范围：1.65V至5.5V
过压容限输入至5.5V
高抗噪性
±24mA输出驱动能力（VCC=3.0V）
CMOS低功耗
闩锁性能超过250mA
可直接与TTL电平接口
IOFF电路提供部分断电模式操作
多种封装选项

应用领域

主动降噪
条形码扫描仪
血压监测仪
持续气道正压通气机
线缆解决方案

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑门
	逻辑类型	可配置多功能门
	通道数	1
	工作电压	1.65V~5.5V
	静态电流(Iq)	4uA
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	输入高电平(VIH)	-
