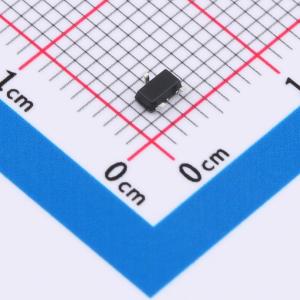

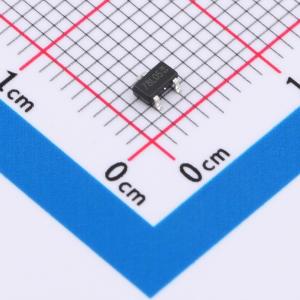

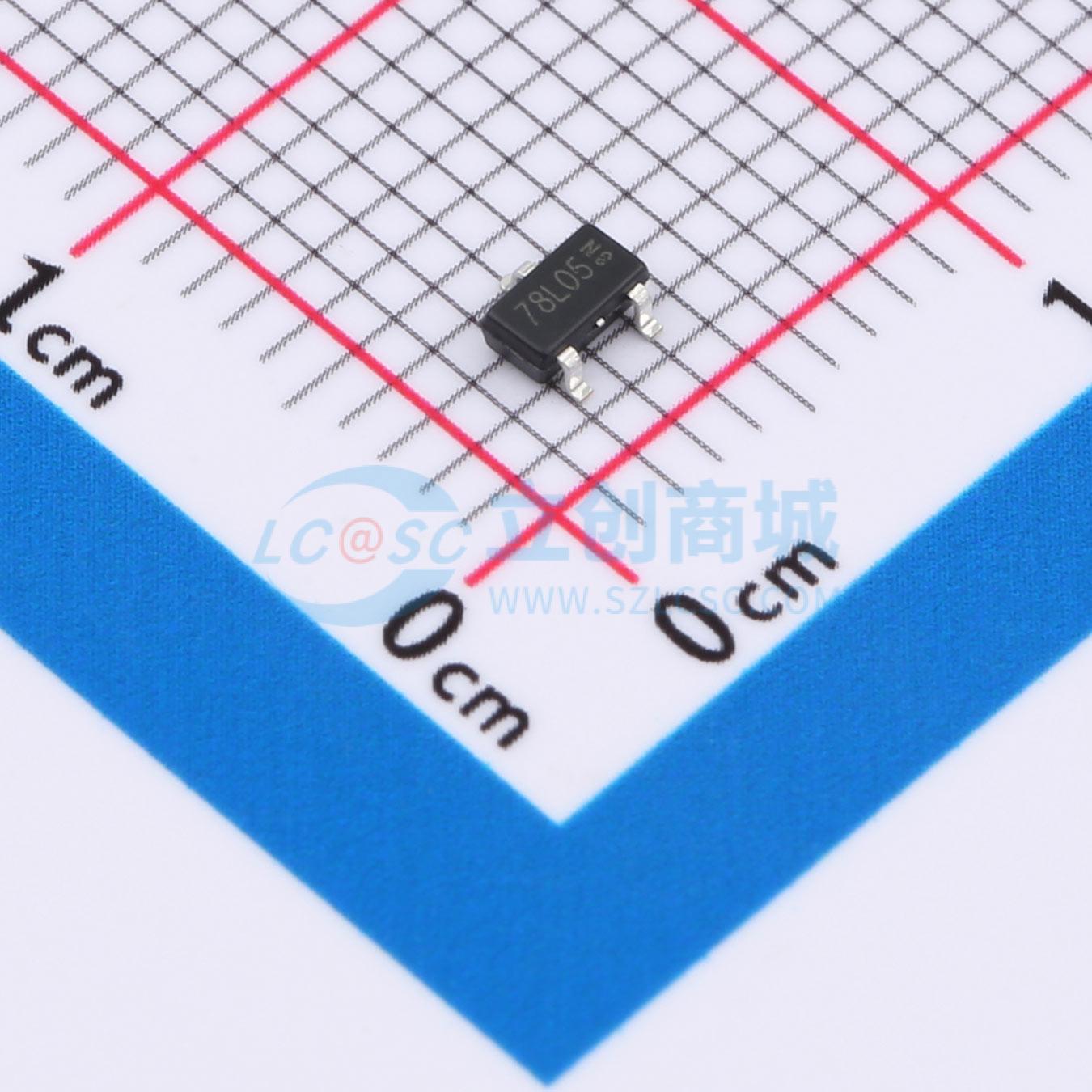

温馨提醒：图片仅供参考，商品以实物为准
MG78L05T3
5V 100mA 30V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MG78L05是一款固定电压(5V)三端集成稳压器，可适用于很多应用场合。其卓越的内部电流限制和热关断特性使之特别适用于过载的情况，当用于替代传统的齐纳二极管-电阻组的时候，其输出阻抗得到有效的改善，但偏置电流大大减少。MG78L05配合足够的散热，可以提供120mA的输出电流。包括电流限制以将峰值输出电流限制在安全值，为输出晶体管提供安全区域保护以限制内部功耗。如果内部功耗对于所提供的散热器来说太高，热关断电路会防止IC过热。
- 品牌名称
- Megain(美佳音)
- 商品型号
- MG78L05T3
- 商品编号
- C22396244
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.041233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 30V | |
| 输出电压 | 5V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | 75dB@(120Hz) | |
| 压差 | 800mV@(40mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 300uA | |
| 噪声 | 32uV | |
| 功能特性 | 热关断；过流保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
MG78L05是一款固定输出电压为5V的三端集成稳压器，适用于多种应用场景。其优异的内部电流限制和热关断特性使其特别适合应对过载条件。当用于替代传统的齐纳二极管-电阻组合时，能有效改善输出阻抗，同时显著降低偏置电流。在配备足够散热的情况下，该器件可提供120mA的输出电流。其内置电流限制功能可将峰值输出电流限制在安全范围内，并为输出晶体管提供安全区域保护，以限制内部功耗。如果内部功耗超过散热器所能承受的范围，热关断电路将防止集成电路过热。
商品特性
- 输出电压精度为±4%
- VIN输入电压范围高达30V
- 最大输出电流120mA
- 输出晶体管安全区域保护
- 内部集成热过载保护
- 内部集成电流限制保护功能
应用领域
- 新能源
- 安防
- 移动终端
- 电动车
- LED照明
