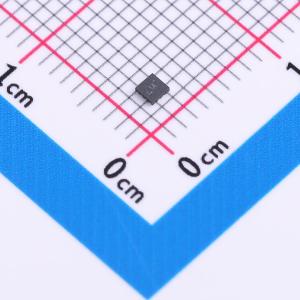

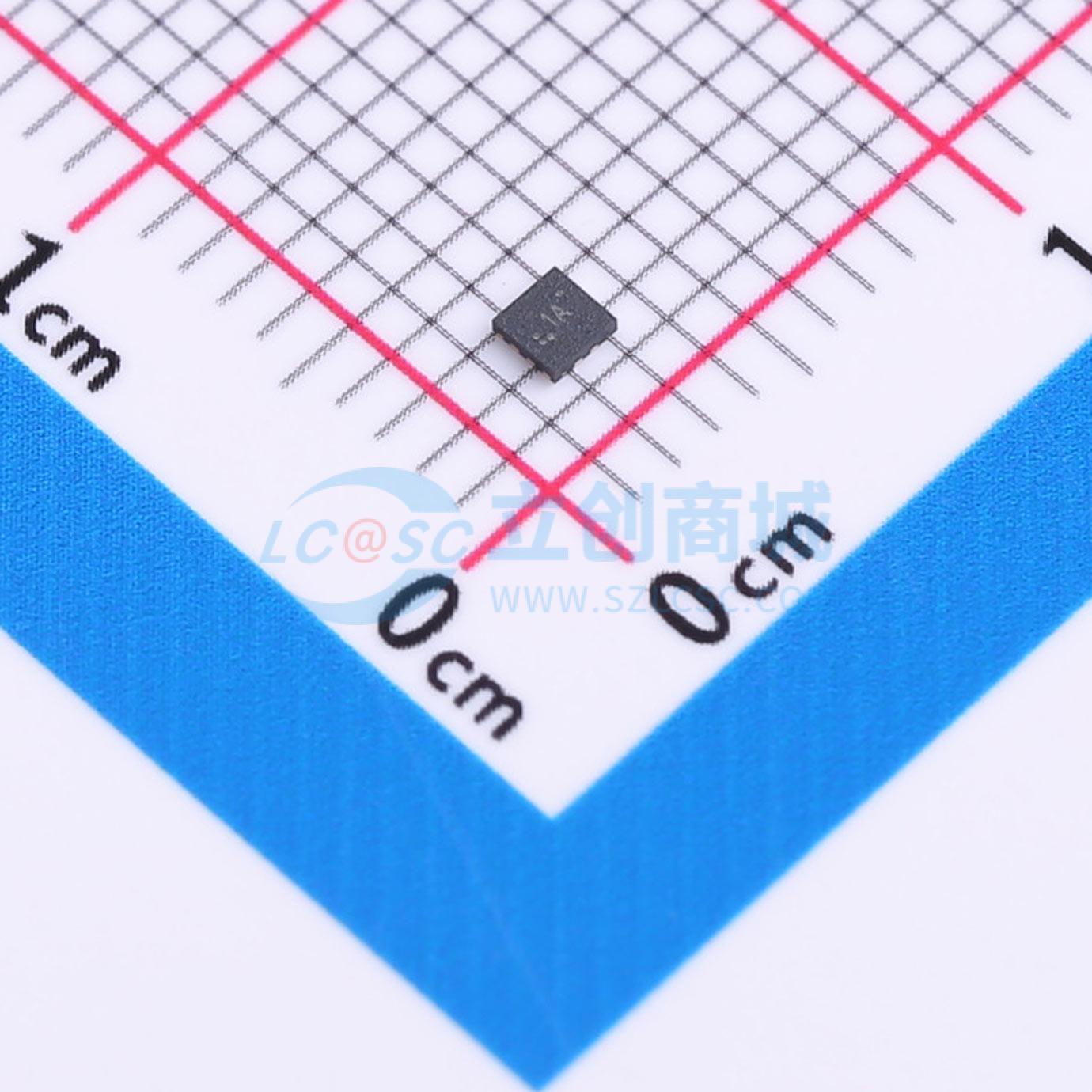

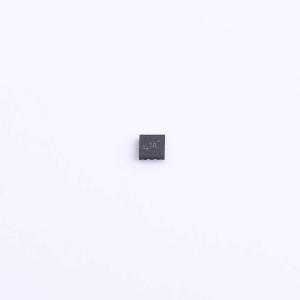

温馨提醒：图片仅供参考，商品以实物为准
TUSB211ARWBR
TUSB211A USB 2.0 480-Mbps 高速信号调理器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TUSB211A 是一款第三代 USB 2.0 高速信号调理器，设计用于补偿传输通道中的 AC 损失（由于电容负载）和 DC 损失（由于电阻损失）。它兼容 USB 2.0、OTG 2.0 和 BC 1.2 规范。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TUSB211ARWBR
- 商品编号
- C22396226
- 商品封装
- X2QFN-12(1.6x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.201278克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | USB | |
| 数据速率 | 480Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.3V~6.5V | |
| 工作温度 | 0℃~+70℃ |
商品概述
TUSB211A是第三代USB 2.0高速信号调节器，旨在补偿传输通道中的交流损耗（由于电容负载）和直流损耗（由于电阻损耗）。TUSB211A利用专利设计，通过边缘增强器加快USB 2.0高速信号的转换边缘，并通过直流增强功能提高静态电平。此外，TUSB211A还包括预均衡功能，以补偿较长电缆长度应用中的符号间干扰（ISI）抖动。TUSB211A不会影响USB低速和全速信号特性。TUSB211A可在不改变数据包时序或增加传播延迟或等待时间的情况下提高信号质量。TUSB211A有助于系统使用长达5米的电缆通过USB 2.0高速近端眼图合规性测试。TUSB211A与USB即插即用（OTG）和电池充电（BC）协议兼容。
商品特性
- 宽电源电压范围：2.3 – 6.5 V
- 超低USB断开和关断功耗
- 提供USB 2.0高速信号调理
- 兼容USB 2.0、OTG 2.0和BC 1.2，支持低速、全速和高速信号传输
- 主机或设备无关
- 支持长达5米的电缆长度
- 通过外部下拉电阻值可选择四种信号均衡（边缘增强和直流增强）设置
- 使用两个TUSB211A设备可支持长达10米的电缆长度
- 可扩展解决方案，设备可级联用于高损耗应用
- 引脚与TUSB211、212、214、216和217A（3.3 V）兼容
应用领域
- 笔记本电脑、台式机或扩展坞
- 便携式电子设备
- 平板电脑
- 手机
- 电视
- 有源电缆、电缆延长器、背板
