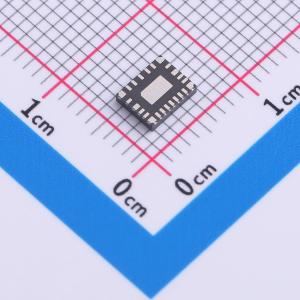

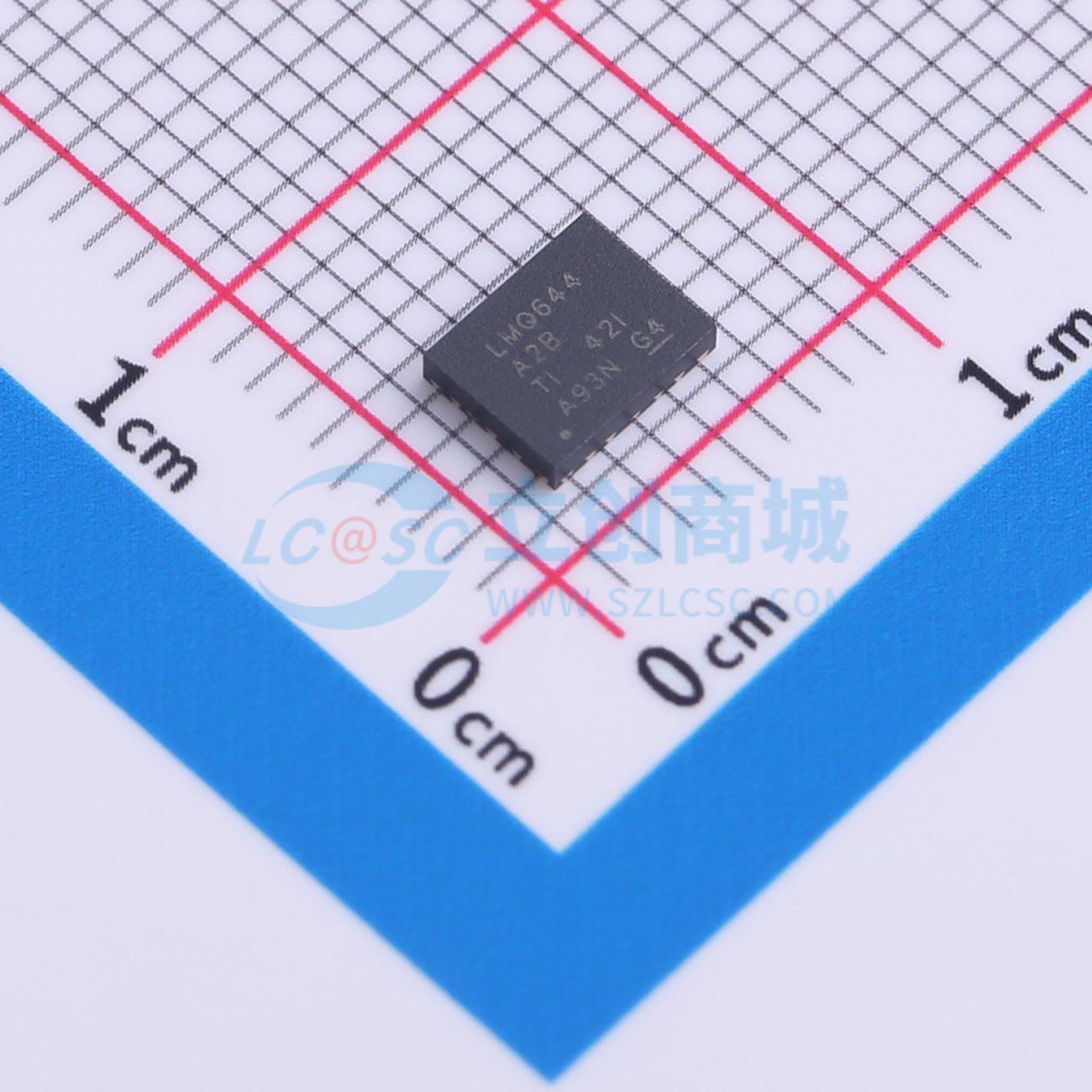

温馨提醒：图片仅供参考，商品以实物为准

LMQ644A2QRXARQ1

降压型 6A 3V~36V

描述: LMQ644A2-Q1 是一款 36V 同步降压转换器,支持高电流单输出或多输出。该设备使用交错堆叠的电流模式控制架构,具有快速瞬态响应、出色的负载和线路调节以及精确的电流共享。它符合 AEC-Q100 标准,适用于汽车应用,具有低 IQ 和双路 6/5/4A 输出。工作温度范围为 -40°C 至 150°C。
品牌名称: TI(德州仪器)
商品型号: LMQ644A2QRXARQ1
商品编号: C22394339
商品封装: VQFN-24-EP(5x4)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	30uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	内置LDO稳压器；频率同步；可调软启动；过流保护；工作状态指示；EMI优化(抖频模式)；打嗝限流

商品概述

LMQ644xx-Q1是一款支持大电流单输出或双输出的36V同步降压DC/DC转换器。该器件采用交错式、可堆叠的电流模式控制架构，可实现简单的环路补偿、快速瞬态响应、出色的负载调整率和线性调整率，以及精确的均流，输出时钟最多支持6相，可输出最高36A的电流。高侧开关最小导通时间为50ns，可实现大降压比，支持从12V、24V或汽车输入直接转换为低压轨，降低系统复杂度和设计成本。LMQ644xx-Q1将扩频功能集成在优化的增强型HotRod QFN封装中，带有可焊侧翼，以及四个22nF高频集成电容，最大限度降低EMI。双随机扩频（DRSS）跳频设置为典型值±10%，通过三角调制和伪随机调制的组合大幅降低辐射。偏置引脚允许LMQ644xx-Q1通过转换器输出为器件供电，从而降低损耗，实现9μA的空载静态电流，延长电池供电系统的运行时间。即使堆叠多个器件，LMQ644xx-Q1也能在轻载工作时保持高效率，在全负载范围内实现高效率。该器件采用24引脚增强型HotRod QFN封装，带有可焊侧翼，可提供可焊性的视觉指示，减少检测时间和制造成本。

商品特性

符合AEC-Q100汽车应用认证
器件温度等级1:环境工作温度范围-40℃ 至 +125℃，最高可工作在150℃结温
支持功能安全设计，可提供相关文档辅助功能安全系统设计
针对低EMI设计
对称输入电压引脚，与地之间间距大于1mm
集成四个22nF VIN至GND旁路电容
两个旁路电容串联放置在每个VIN和GND之间，实现高可靠性
引脚可选扩频选项
引脚可选FPWM或自动工作模式
采用增强型HotRod™ QFN (25)封装，带可焊侧翼
开关频率范围为100kHz 至 2.2MHz
符合CISPR 25 5级EMI要求
宽输入电压范围3V 至 36V
输出精度1%，支持固定3.3V、5V输出，或0.8V 至 20V可调输出
打嗝模式过流保护和带滞回的热关断保护
具备精确的ENABLE和PGOOD功能
最小导通时间50ns，支持高VIN/VOUT比
最小关断时间80ns，实现低压差
关断模式电流典型值为0.5μA
空载待机电流典型值为9μA
内置补偿和3ms软启动
独立的精确ENABLE和PGOOD功能，支持灵活双输出工作
单输出8A负载，VIN=12V、VOUT=5V时效率大于95%
支持外部补偿和可调软启动，适用于适应性单输出工作
具备PGOOD、SYNCIN和SYNCOUT功能

应用领域

汽车信息娱乐和仪表盘:主机、媒体集线器、USB充电、显示器
汽车ADAS和车身电子
通用双路降压转换器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	800mV~20V
	输出电流	6A
	开关频率	100kHz~2.2MHz
	工作温度	-40℃~+150℃@(TJ)
