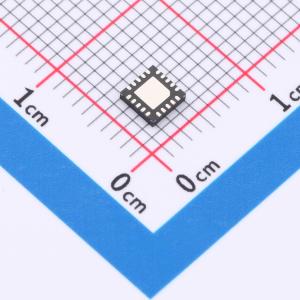

BQ76905RGRR

适用于锂离子、锂聚合物、磷酸铁锂（LFP）和钛酸锂（LTO）电池组的2系列至5系列高精度电池监测与保护器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ76905为2串至5串的锂离子、锂聚合物、磷酸铁锂（LFP）和钛酸锂（LTO）电池组提供高度集成、高精度的电池监测与保护功能。每个器件包含高精度监测系统、高度可配置的保护子系统，并支持主机控制的电池均衡。集成内容包括低端保护NFET驱动器、供外部系统使用的可编程LDO，以及支持高达400kHz运行且可选CRC的I2C主机通信接口。BQ76905采用20引脚QFN封装。
品牌名称: TI(德州仪器)
商品型号: BQ76905RGRR
商品编号: C22394458
商品封装: VQFN-20-EP(3.5x3.5)
包装方式: 编带
商品毛重: 0.39克(g)

商品参数

商品概述

BQ76905为2串至5串的锂离子、锂聚合物、磷酸铁锂（LFP）和钛酸锂（LTO）电池组提供高度集成、高精度的电池监测与保护功能。每个器件包含高精度监测系统、高度可配置的保护子系统，并支持主机控制的电池均衡。集成内容包括低端保护NFET驱动器、供外部系统使用的可编程LDO，以及支持高达400kHz运行且可选CRC的I2C主机通信接口。BQ76905采用20引脚QFN封装。

商品特性

具备2串至5串电池的监测能力
集成用于NFET保护的低端驱动器，可选自动恢复功能
全面的保护套件，涵盖电压、温度、电流和内部诊断
16位Δ-Σ电压ADC
典型4mV的高精度电池电压测量
专用的同步16位和24位Δ-Σ库仑计数器ADC
低输入失调误差的高精度电流测量
宽范围电流应用（跨检测电阻的测量范围为±200mV）
带定时器的48位累计电荷积分器
主机控制的电池均衡
多种电源模式（典型电池组工作范围条件）：
- 正常模式：32μA至175μA
- 睡眠模式：6μA
- 深度睡眠模式：2.7μA
- 关机模式：<1μA
电池连接和额外选择引脚具有45V的高耐压能力
支持使用内部传感器和外部热敏电阻进行温度传感
集成由德州仪器（TI）编程的一次性可编程（OTP）存储器，用于设备设置
支持可选CRC的400kHz I2C串行通信
供外部系统使用的可编程LDO
20引脚QFN（RGR）封装

应用领域

无线电动工具和园艺工具
吸尘器
无人机
其他工业电池组（2串至5串）

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交38单

	属性	参数值
	商品目录	电池管理
	芯片类型	监测芯片；保护芯片
	工作电压	3V~27.5V
	最大充电电流	-
	充电饱和电压	-
	放电截止电压	-
	电池类型	锂电池；磷酸铁锂电池

	属性	参数值
	电池节数	2~5
	工作温度	-40℃~+110℃
	电池温度检测	支持
	静态电流(Iq)	32uA
	均衡电流	50mA
	接口类型	I2C
