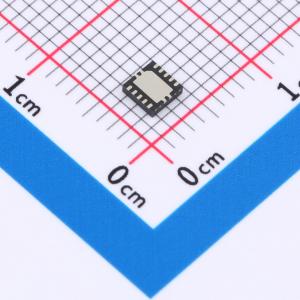

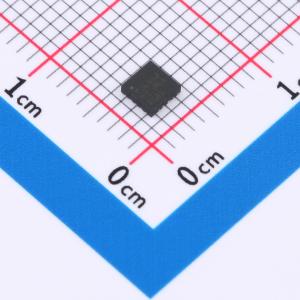

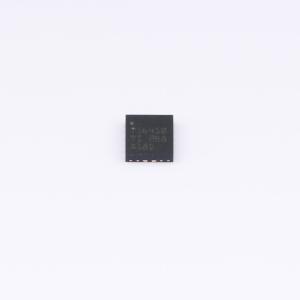

温馨提醒：图片仅供参考，商品以实物为准

TPS16410DRCR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有精确功率限值或电流限值的集成电子保险丝器件。该器件系列通过集成的过流保护、过压保护、输入至输出短路检测和过热保护提供强大的保护功能。部分器件在15W下为负载提供 ±5% 的功率限制，并且还针对瞬态过载或过流事件提供可配置的消隐时间，可用于低功耗电路（LPC），从而实现符合IEC60335和UL60730标准的15W功率限制，可针对相邻引脚短路和引脚短路到GND故障提供保护。部分应用通过ILIM引脚上的电阻器配置电流限制
品牌名称: TI(德州仪器)
商品型号: TPS16410DRCR
商品编号: C22394384
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.54克(g)

商品参数

参数完善中

商品概述

TPS1641x 系列是集成的 eFuse 器件，具有精确的功率限制或电流限制。该器件系列提供强大的保护，包括集成过流保护、过压保护、IN 到 OUT 短路检测和过温保护。

TPS16410、TPS16411、TPS16414 和 TPS16415 器件为 15 W 负载提供 ±5% 的功率限制，并为瞬态过载或过流事件提供可配置的空白时间。TPS16410、TPS16411、TPS16414 和 TPS16415 可用于符合 IEC60335 和 UL60730 标准的 15-W 功率限制的低功耗电路 (LPC)。TPS1641x 器件提供对相邻引脚短路和引脚短路到 GND 故障的保护。

PLC 和 DCS 模块中的背板电源保护等应用配置 ILIM 引脚上的电阻来配置电流限制。TPS16412、TPS16413、TPS16416 和 TPS16417 器件为 1 A 负载提供 ±6% 的电流限制，并提供 dVdT 引脚的输出 slew rate 控制，以便在通电时对大型电容性负载进行充电。

TPS1641x 具有 IN 到 OUT 短路检测功能，并在 FLT 引脚上指示 IN 到 OUT 短路。FLT 引脚可以提供给 MCU 作为数字输入，或者驱动外部 PFET。

该器件的工作结温范围为 -40℃ 至 +125℃。

商品特性

工作电压范围 (IN)：– 4.5 V 至 40 V（功率限制设备）– 2.7 V 至 40 V（电流限制设备）
输出端可承受高达 -1 V 的负电压
超低导通电阻：R_ON = 152 mΩ（典型值）
2 W 至 64 W 功率限制
0.03 A 至 1.8 A 电流限制
IN 到 OUT 短路检测并在 FLT 引脚上指示
FLT 输出用于诊断和驱动外部 PFET
在 15 W 时的功率限制精度为 ±5%（功率限制设备）
在 1 A 时的电流限制精度为 ±6%（电流限制设备）
可配置的过压保护
可配置的过流保护 (I_OCP)
可配置的瞬态电流消隐时间
使用外部 FET 时，过压保护可达 60 V
可调输出斜率控制 (dVdt)，用于浪涌电流保护
使能和关断控制
在 IOCP 引脚上监测输出负载电流
过温保护 (OTP) 并带有热关断
小尺寸封装：QFN 3x3 mm，0.5 mm 间距
