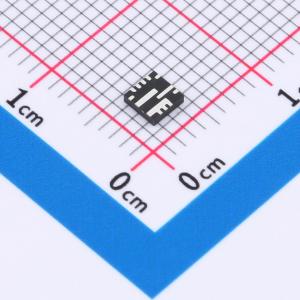

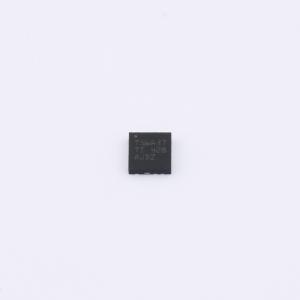

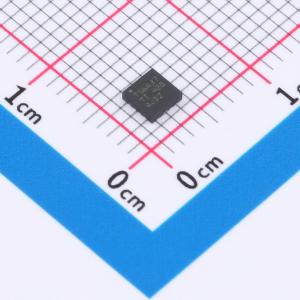

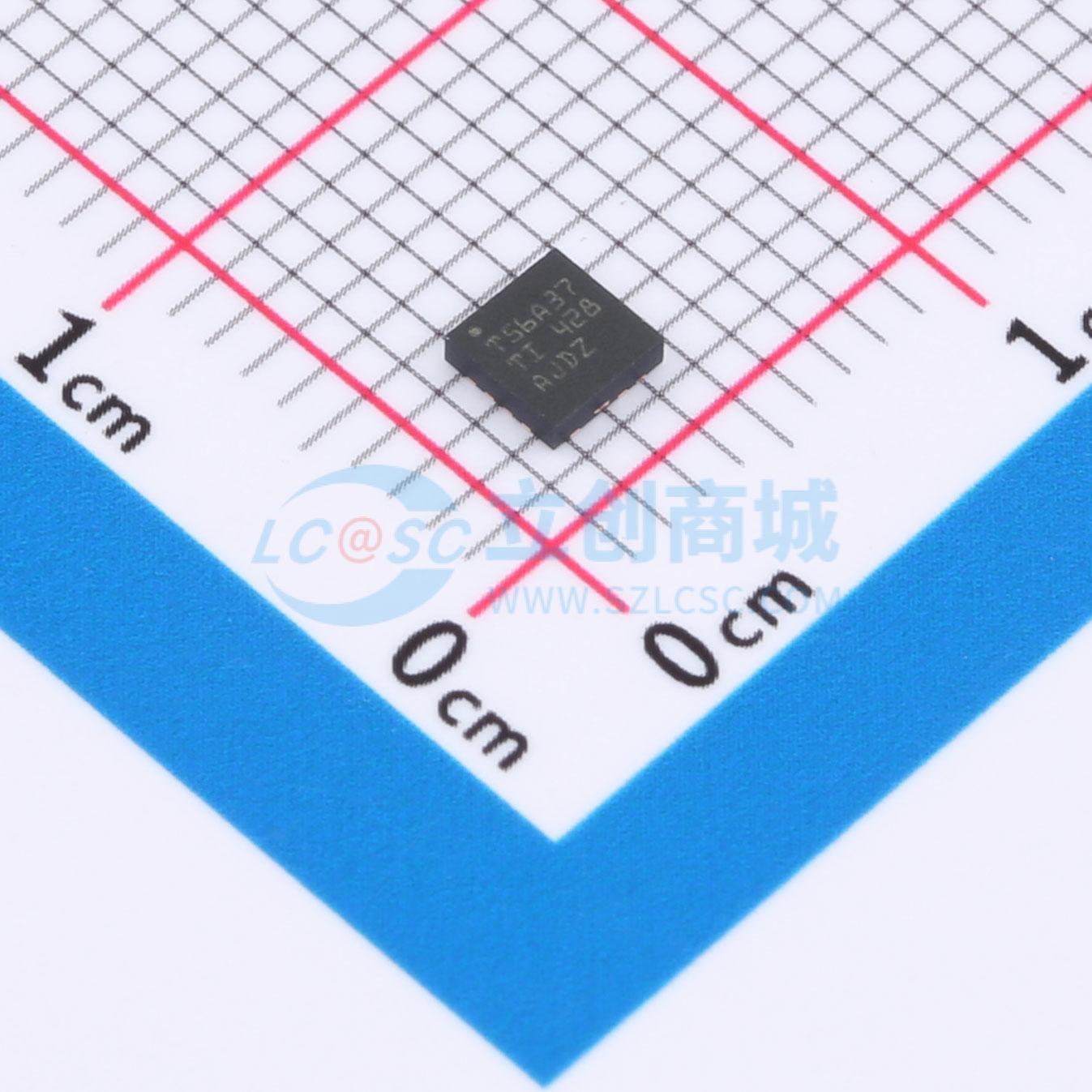

温馨提醒：图片仅供参考，商品以实物为准

TPS56A37RPAR

降压型 10A 4.5V~28V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款易于使用的高效同步降压转换器，具有 4.5V 至 28V 的宽输入电压范围。该器件支持高达 10A 的持续输出电流，相应的输出电压介于 0.6V 和 13V 之间。使用 D- CAP3 控制模式来提供快速瞬态响应、良好的线性调整率和负载调整率，无需外部补偿，并支持低等效串联电阻（ESR）输出电容器（如 MLCC）。以 Eco- mode 运行，可在轻负载条件下通过 500kHz 固定开关频率实现高效率
品牌名称: TI(德州仪器)
商品型号: TPS56A37RPAR
商品编号: C22392669
商品封装: VQFN-HR-10(3x3)
包装方式: 编带
商品毛重: 0.095克(g)

商品参数

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	45uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；逐波限流；可调软启动；过流保护；输出放电；工作状态指示

商品概述

TPS56A37是一款高效率、易用的同步降压转换器，输入电压范围为4.5V至28V。该器件支持最高10A连续输出电流，输出电压范围在0.6V至13V之间。TPS56A37采用D-CAP3控制模式，可提供快速瞬态响应、良好的线性和负载调整率，无需外部补偿，支持低等效串联电阻(ESR)输出电容如MLCC。TPS56A37采用Eco-mode工作模式，可在轻负载下实现高效率，开关频率固定为500kHz。TPS56A37可通过连接SS电容调整软启动时间，SS引脚悬空时默认软启动时间为1.8ms。TPS56A37提供完整的非锁存OV（过压）、UV（欠压）、OC（过流）、OT（过热）以及UVLO（欠压锁定）保护，同时具备电源良好指示和输出放电功能。TPS56A37采用10引脚3.0mm×3.0mmQFN封装，结温工作范围为-40℃至150℃。

商品特性

4.5V至28V输入电压范围
0.6V至13V输出电压范围
支持10A连续输出电流
集成19.4mΩ和8.5mΩ MOSFET
25℃下参考电压精度为0.6V ± 1%
45uA低静态电流
Eco-mode（自动跳过模式）用于提升轻负载效率
固定500kHz开关频率
逐周期过流限制
软启动时间可调，默认1.8ms
内置输出放电功能
电源良好指示，用于监测输出电压
支持最高98%占空比工作
针对UV、OV、OT、UVLO提供非锁存保护
工作结温范围为-40℃至+150℃
采用小型10引脚3.0mm × 3.0mmQFN封装

应用领域

工业PC
EPOS
工厂自动化与控制
多功能打印机
视频会议系统
显示器
电视
扬声器
PC
笔记本电脑
便携式电子设备
12V、19V、24V电源总线通用应用

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~28V
	输出电压	600mV~13V
	输出电流	10A
	开关频率	500kHz
	工作温度	-40℃~+150℃@(TJ)
