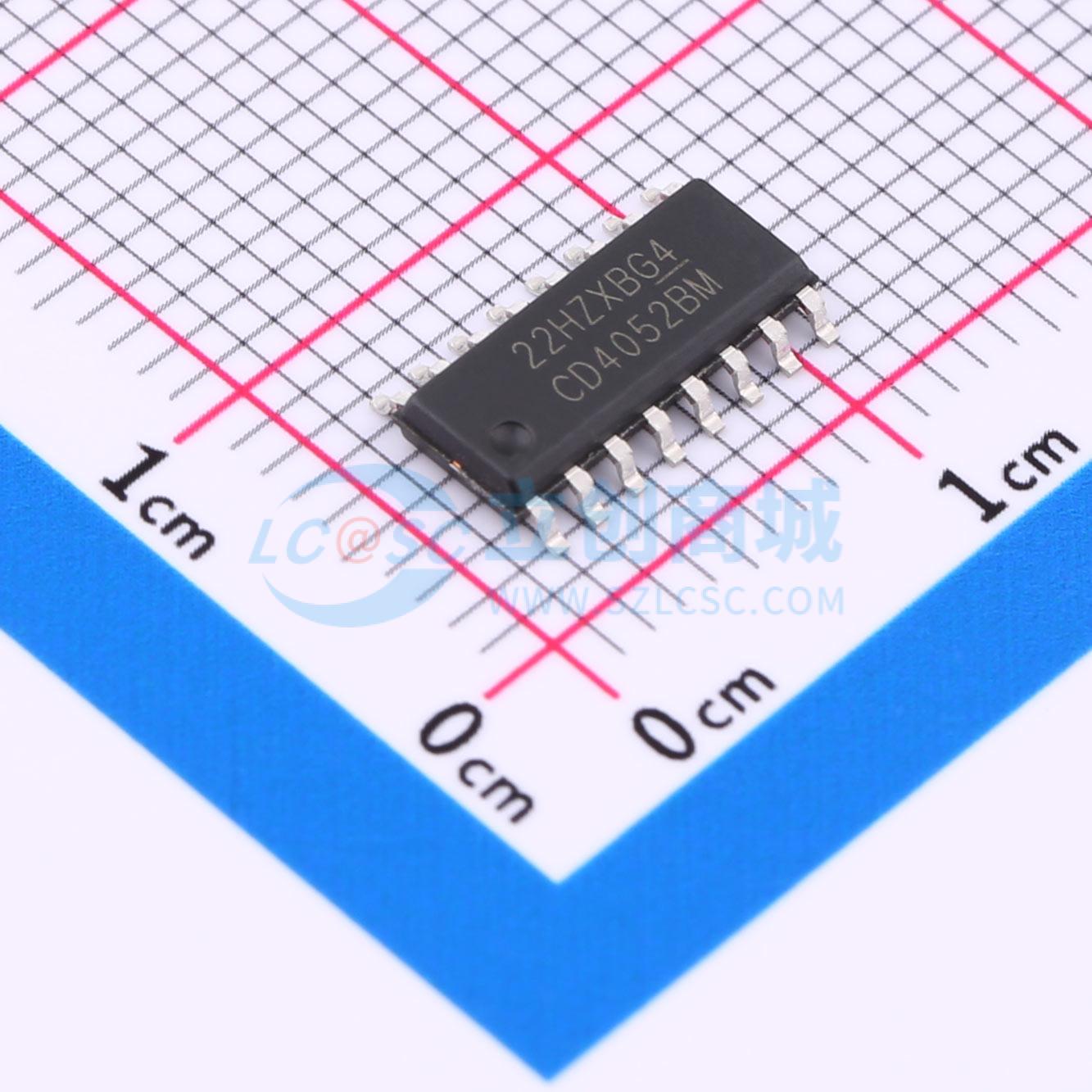

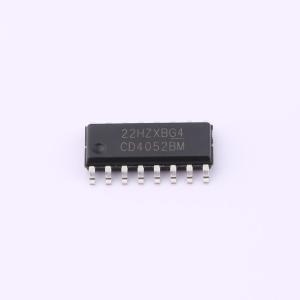

CD4052BM(LX)

双路4通道模拟多路复用器/解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CD4052是一款双4通道模拟多路复用器/解复用器，具备通用通道选择逻辑。每个多路复用器/解复用器有四个独立输入/输出端（nY0至nY3）和一个公共输入/输出端（nZ）。通用通道选择逻辑包含两个选择输入端（S1和S2）和一个低电平有效使能输入端（E(overline)）
品牌名称: LX(灵星芯微)
商品型号: CD4052BM(LX)
商品编号: C22390240
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.27275克(g)

商品参数

商品概述

CD4052是一款具有共用通道选择逻辑的双4通道模拟多路复用器/解复用器。每个多路复用器/解复用器有四个独立的输入/输出（nY0至nY3）和一个共用输入/输出（nZ）。共用通道选择逻辑包括两个选择输入（S1和S2）和一个低电平有效使能输入（E）。两个多路复用器/解复用器都包含四个双向模拟开关，每个开关的一侧连接到一个独立的输入/输出（nY0至nY3），另一侧连接到一个共用输入/输出（nZ）。当E为低电平时，通过S1和S2选择四个开关中的一个（低阻抗导通状态）。当E为高电平时，所有开关都处于高阻抗关断状态，与S1和S2无关。如果需要断开再连接，则需要使用使能输入。

VDD和VSS是数字控制输入（S1和S2，以及E）的电源电压连接。VDD到VSS的范围是3V到9V。模拟输入/输出（nY0至nY3，以及nZ）可以在VDD作为正极限和VEE作为负极限之间变化。VDD-VEE不得超过9V。未使用的输入必须连接到VDD、VSS或另一个输入。为了作为数字多路复用器/解复用器运行，VEE连接到VSS（通常为地）。VEE和VSS是开关的电源电压连接。

应用领域

信号路由
数据采集系统
测试设备
通信系统
音频和视频切换
传感器接口
通用开关应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	2
	工作电压	3V~9V

	属性	参数值
	导通电阻(Ron)	350Ω
	工作温度	-40℃~+125℃
	传播延迟(tpd)	5ns
