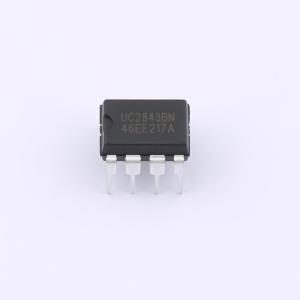

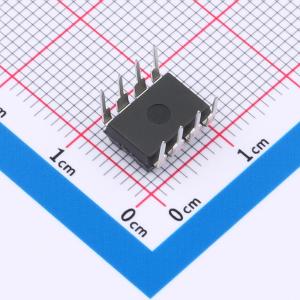

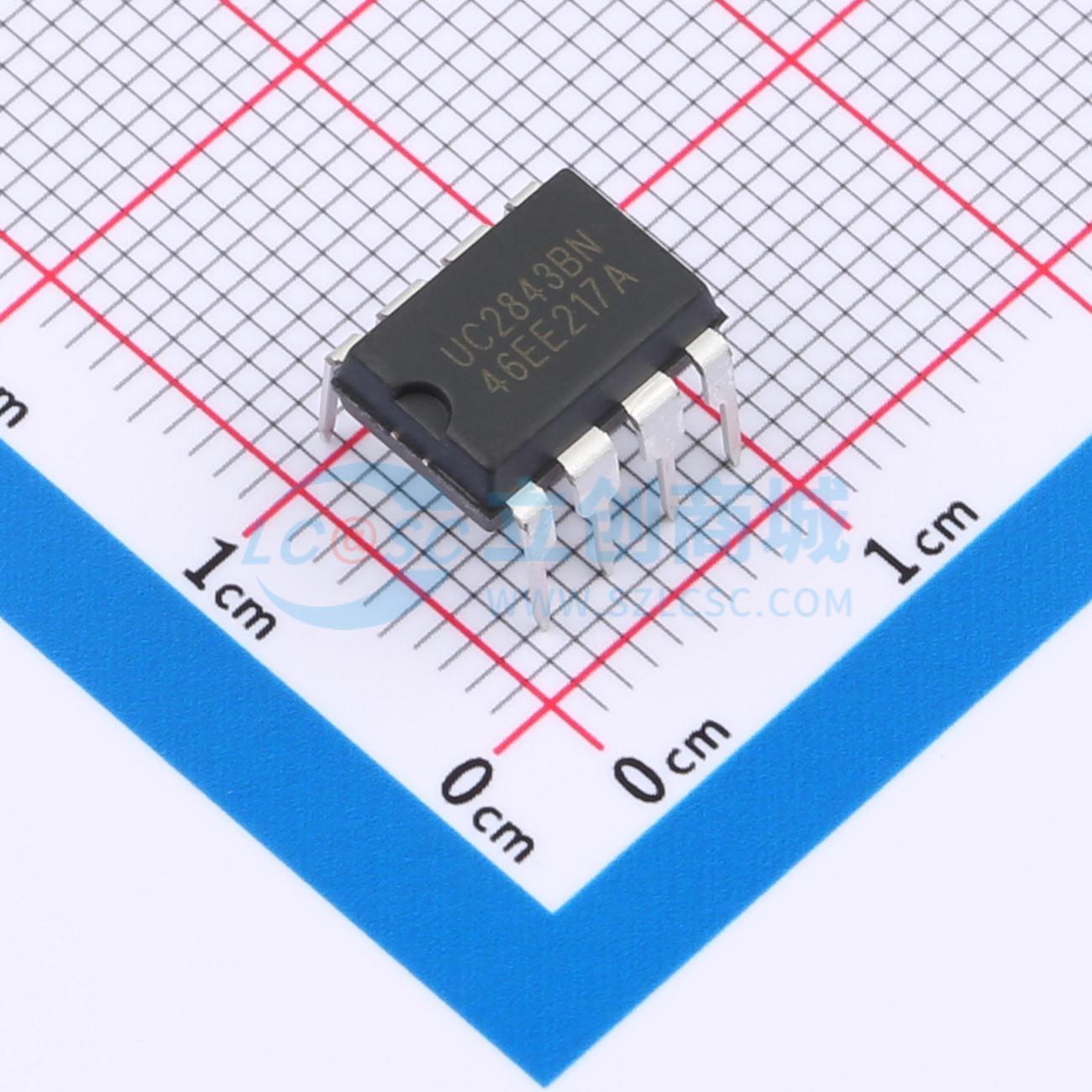

UC2843BN(LX)

高性能电流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UC2842/UC2843/UC2844/UC2845系列电路是一种固定频率PWM控制电路，主要为离线设备或DC-DC转换器提供电流模式控制，该系列电路工作所需外围器件很少。电路内部包括可修调频率的振荡器（以获得精确占空比），能温度补偿的精密基准电路，高增益的误差放大器，电流传感比较器等；输出级采用的推挽输出结构可拉出或灌入大电流，该系列电路适合驱动MOSFET功率器件。电路内置完善的保护电路，如欠压锁定电路及限流保护电路。
品牌名称: LX(灵星芯微)
商品型号: UC2843BN(LX)
商品编号: C22390255
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.8325克(g)

商品参数

商品概述

UC2842/UC2843/UC2844/UC2845系列电路是一种固定频率PWM控制电路，主要为离线设备或DC-DC转换器提供电流模式控制，该系列电路工作所需外围器件很少。电路内部包括可修调频率的振荡器（以获得精确占空比），能温度补偿的精密基准电路，高增益的误差放大器，电流传感比较器等；输出级采用的推挽输出结构可拉出或灌入大电流，该系列电路适合驱动MOSFET功率器件。电路内置完善的保护电路，如欠压锁定电路及限流保护电路。该系列电路，不同型号之间差异是，欠压锁定保护电压值不同，以及电路允许工作最大占空比不同。如UC2842和UC2844的欠压锁定值分别为16V（开）和10V（关），UC2843和UC2845的欠压锁定限值则分别为8.8V（开）和7.6V（关）。UC2842和UC2843可工作在几乎100%的占空比内，而UC2844和UC2845工作在50%左右的占空比之内。

商品特性

低启动电流（<0.5mA）
最大占空比钳位
带迟滞的欠压锁定能力
工作频率可高达500kHz
封装形式：SOP8/DIP8
工作温度范围：-40°C~125°C

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 5 个)

个

起订量：5 个50个/管

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	7.6V~30V
	开关频率	49kHz~55kHz
	最大占空比	97%

	属性	参数值
	拓扑结构	升压式
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+125℃
	工作模式	PWM 调制
