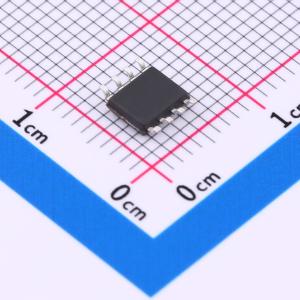

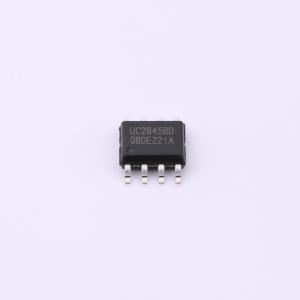

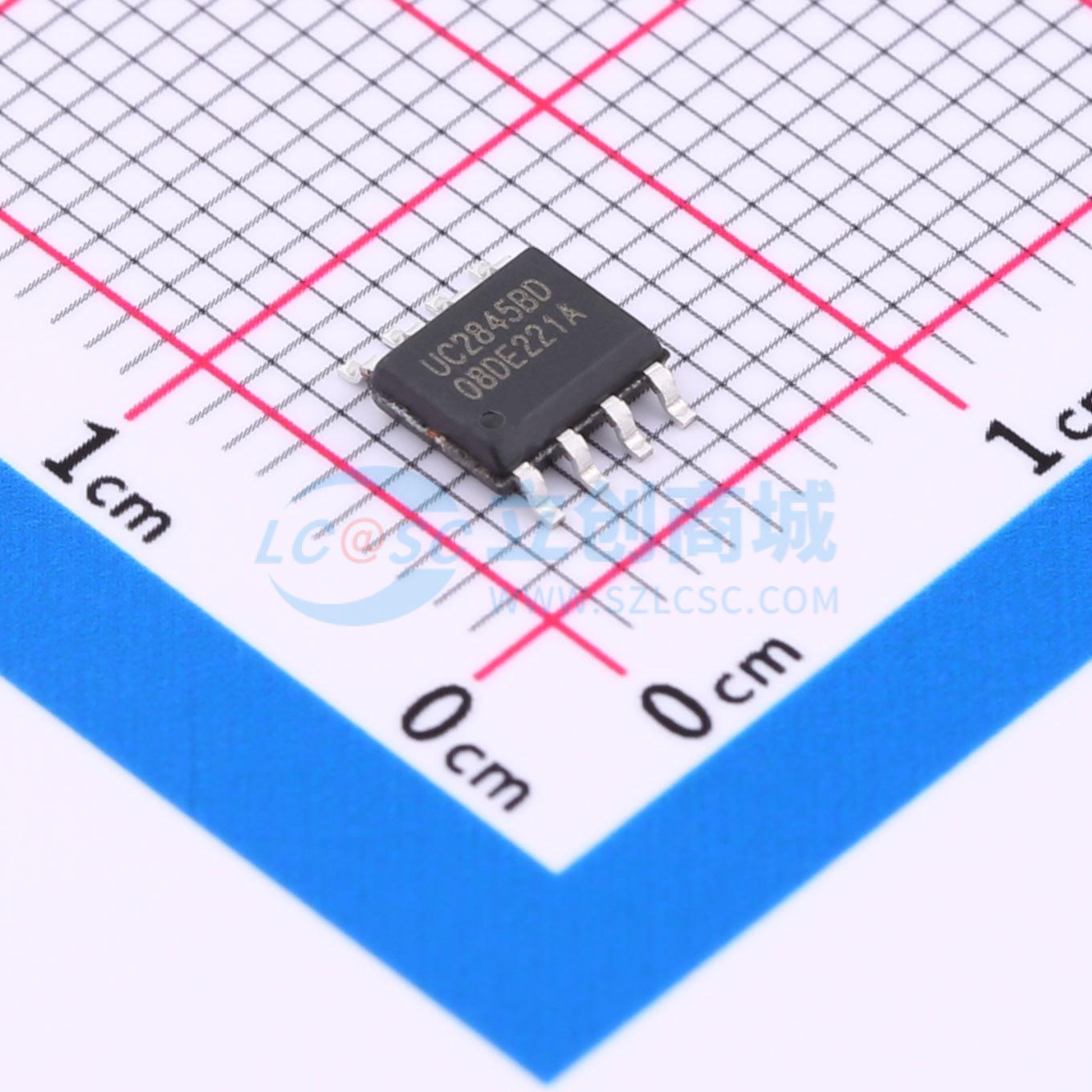

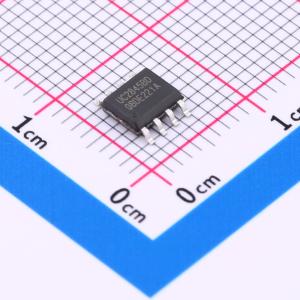

UC2845BD(LX)
7.6V~30V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- UC2842/UC2843/UC2844/UC2845系列电路是一种固定频率PWM控制电路，主要为离线设备或DC-DC转换器提供电流模式控制，该系列电路工作所需外围器件很少。电路内部包括可修调频率的振荡器（以获得精确占空比），能温度补偿的精密基准电路，高增益的误差放大器，电流传感比较器等；输出级采用的推挽输出结构可拉出或灌入大电流，该系列电路适合驱动MOSFET功率器件。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- UC2845BD(LX)
- 商品编号
- C22390258
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18515克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 7.6V~30V | |
| 开关频率 | 49kHz~55kHz | |
| 输出电流 | 1A | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 48% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 升压式 | |
| 功能特性 | 过流保护(OCP)；欠压锁定；欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | 5V | |
| 反馈方式 | - |
商品概述
该系列器件是固定频率PWM控制电路，主要为离线式设备或DC-DC转换器提供电流模式控制，所需外围元件极少。内部集成可微调频率的振荡器、温度补偿精密基准电压源、高增益误差放大器和电流检测比较器。输出级采用可提供大电流拉灌能力的推挽结构，适合驱动MOSFET功率管。内置欠压锁定和限流保护电路。不同型号在欠压锁定阈值和工作最大占空比上存在差异：UC2842和UC2844的开启/关断阈值分别为16V和10V，而UC2843和UC2845分别为8.8V和7.6V。UC2842和UC2843可在接近100%的占空比下工作，UC2844和UC2845则限制在约50%的占空比。
商品特性
- 低启动电流（<0.5mA）
- 最大占空比钳位
- 带迟滞的欠压锁定功能
- 工作频率最高可达500kHz
- 工作温度范围：-40℃ ~ 125℃
