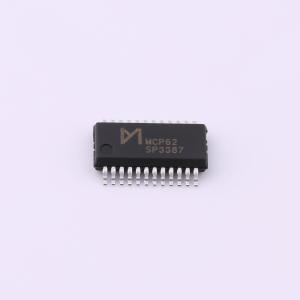

MCP62

MCP62系列集成了双通道电容型模拟前端传感电路(AFECAP)，可直接与被测物附近的单端对地电容极板相连，通过谐振激励并解算测量微小电容的变化。激励频率在10~100MHz范围内可配置，其频率测量输出为16bit数字信号，对应的电容感知最高分辨率为1f。集成了Arm Cortex - M0内核的微处理器，可实现各种嵌入式感知处理的算法，将原始的振荡频率数值，转换成电容值及液位、含水率、位移距离等具体物理量。模拟前端还集成了温度传感电路，可用于进行温度补偿的传感场景。内置16KB Flash存储器，2KB SRAM，可让开发者编写应用软件，并存储传感校准及应用数据。芯片同时集成了ADC、高级定时器、通用定时器、位基本定时器等硬件资源以及USART、SPI和I²C接口。

• 电容检测前端：
  • 测量单端电容，电容测量范围：0~150pF
  • 电容检测频率：10~100MHz
• 内核与系统：
  • 32-bit Arm Cortex - M0
  • 工作频率可达48MHz
• 存储器：
  • 16KB Flash存储器
  • 2KB SRAM
• 时钟、复位和电源管理：
  • 2.5V~5.5V供电
  • 上电/断电复位（POR/PDR）、可编程电压监测器（PVD）
  • 内嵌48MHz HSI高速振荡器
  • 内嵌40KHz LSI低速振荡器
  • 支持最高48MHz外部时钟输入（HSE，通过OSCIN引脚）
• 低功耗：
  • 多种低功耗模式，包括：睡眠（Sleep）、停机（Stop）和深度停机（DeepStop）
  • 平均工作功耗：15μA@1Hz
• 5个定时器：
  • 1个16位4通道高级控制定时器（TIM1）
  • 1个16位4通道通用定时器（TIM3）
  • 1个16位基本定时器（TIM14）
  • 1个独立时钟的硬件看门狗定时器（IWDG）
  • 1个Systick定时器：24位自减型计数器
• 11个快速I/O端口：
  • 所有I/O口可以映像到外部中断
  • 所有端口均可输入输出电压不高于VDD的信号
• 3个通信接口：
  • 1个USART接口（支持SPI模式）
  • 1个I²C接口
  • 1个SPI接口
  • 1个12位模数转换器（ADC），支持最快1μs转换时间（1MSPS采样率），配置5个外部通道和1个可采集内置参考电压的内部通道
• CRC计算单元：
  • CRC计算单元
  • 96位芯片唯一ID（UID）
  • 调试模式
  • 串行调试接口（SWD）接口
  • 工作温度范围： - 40℃~ + 85℃
  • QSOP24/QFN24封装可选

• 连续液位检测
• 含水率检测
• 水浸检测
• 物质介电检测
• 位移感知
