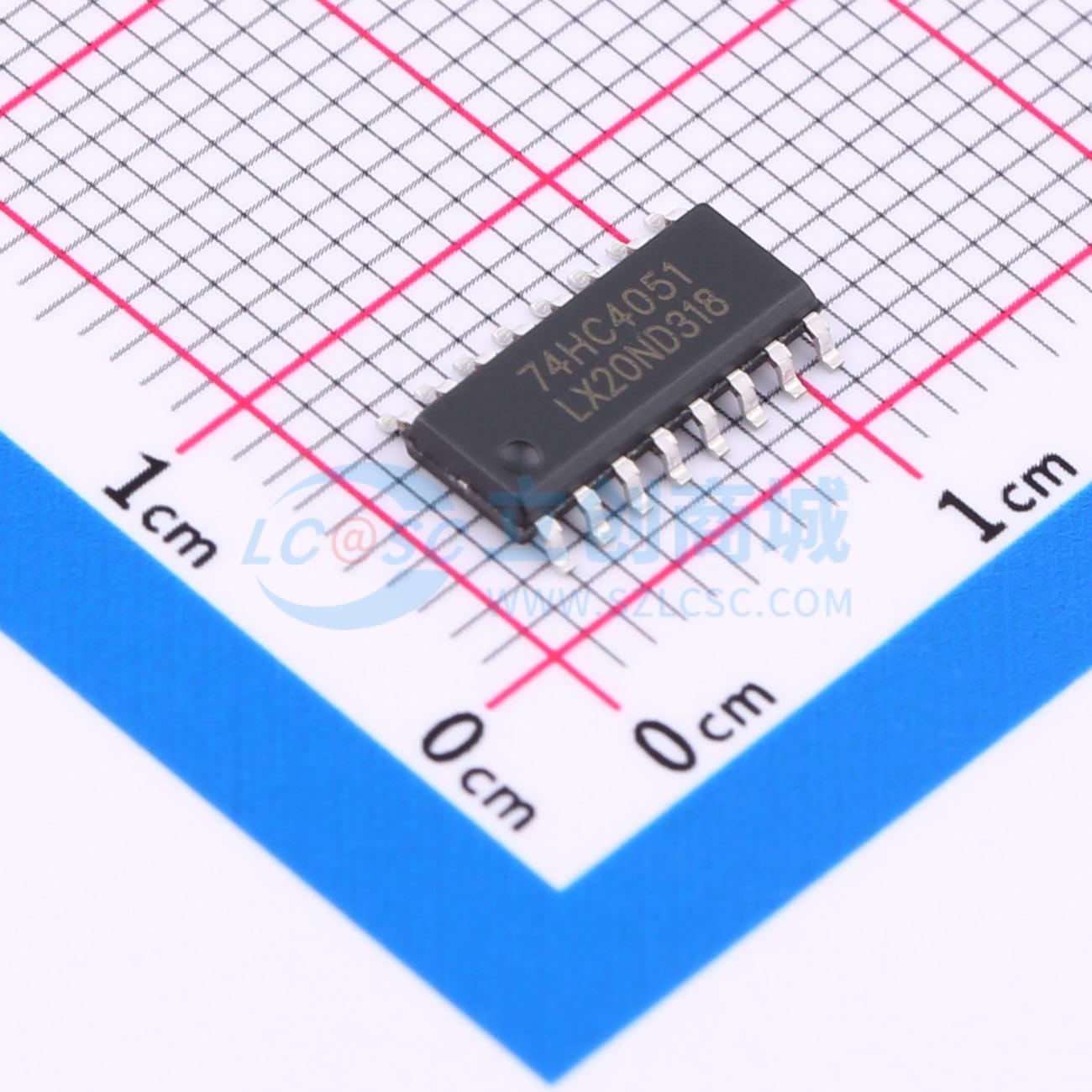

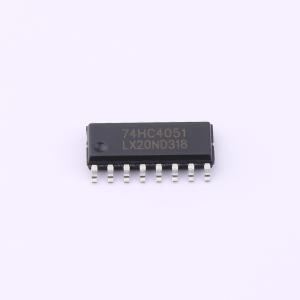

温馨提醒：图片仅供参考，商品以实物为准
SN74HC4051DR(LX)
八路模拟多路复用器/解复用器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC4051是一款8通道模拟多路复用器/解复用器，具有三个地址输入（S1至S3）和一个低电平有效使能输入。它有八个独立输入/输出端（Y0至Y7）和一个公共输入/输出端（Z）。该器件包含八个双向模拟开关，每个开关的一侧连接到一个独立输入/输出端（Y0至Y7），另一侧连接到公共输入/输出端（Z）
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74HC4051DR(LX)
- 商品编号
- C22390081
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.28152克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 115Ω |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~9V | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 30ns | |
| 功能特性 | 双向模拟通道 |
商品概述
SN74HC/HCT4051 是一款八选一模拟开关（SP8T），适用于模拟或数字 8:1 多路选择开关。该开关具有三个数字选择输入端（S0、S1 和 S2）、八个独立输入/输出端（Yn）、一个公共输入/输出端（Z）以及一个数字使能输入端（E）。当 E 为高电平时，开关关闭。输入包括钳位二极管，这样可以使用限流电阻将输入接口连接到超过 VCC 的电压。
商品特性
- 模拟输入电压范围：-5V ~ +5V
- 电源电压范围：
- HC4051：3V ~ 9V
- SN74HCT4051：4.5V ~ 5.5V
- 低导通电阻：
- VCC - VEE = 4.5V 时为 80Ω（典型）
- VCC - VEE = 6.0V 时为 70Ω（典型）
- VCC - VEE = 9.0V 时为 60Ω（典型）
- 逻辑转换：使 5V 逻辑能够与 ±5V 模拟信号进行通信
- 内置典型的“先关后开”功能
- 工作环境温度范围：-40°C ~ +125°C
- 封装形式：DIP16/SOP16/TSSOP16/DHVQFN16
应用领域
- 模拟多路选择开关
- 数字多路选择开关
- 信号门控
