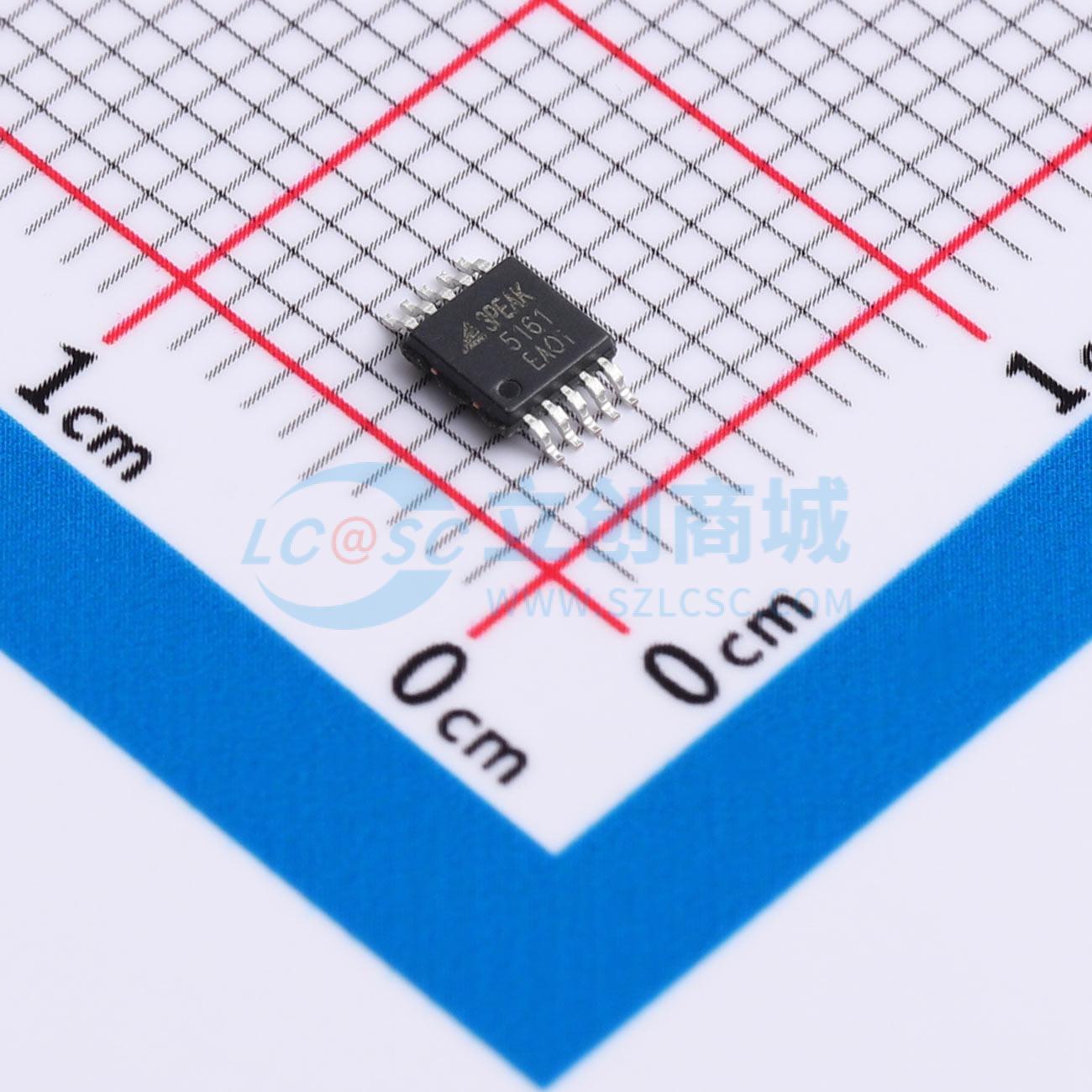

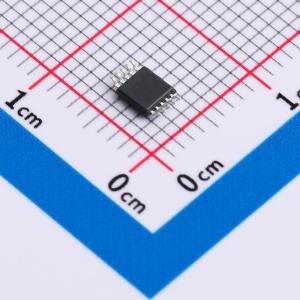

TPC5161-VS2R
16位SAR ADC 带伪差分输入
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPC5161-VS2R
- 商品编号
- C22390111
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.087克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 16 | |
| 采样率 | 600kHz | |
| 通道数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1.5LSB | |
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 89.9dB | |
| 基准电压源 | 外置 | |
| ADC架构 | SAR | |
| 功能特性 | 同步触发；多芯片同步 | |
| 微分非线性 | 0.5LSB |
商品概述
该器件是一款16位模数转换器，支持单极性伪差分输入，输入范围为0 V至VREF。器件工作于2.5 V至VDD的外部参考电压。器件提供SPI兼容接口，并支持多器件应用中的菊花链操作。器件还提供一个可选的忙指示位，可用于与主机同步。
商品特性
- 16位SAR ADC，零延迟吞吐速度：600 kSPS
- 伪差分模拟输入，0 V至VREF
- 外部VREF：2.5 V至VDD
- 高线性度：INL典型值±1.5 LSB，DNL典型值±0.5 LSB，1 kHz时THD为-102 dB
- 高动态范围和噪声性能：1 kHz时SNR为89.9 dB，动态范围为90 dB
- 串行接口：SPI兼容，支持菊花链
- 封装：MSOP10
- 宽工作温度范围：-40°C至+125°C
应用领域
- 数据采集
- 仪器仪表
- 工业测量与控制
- 医疗设备
- 自动测试设备
