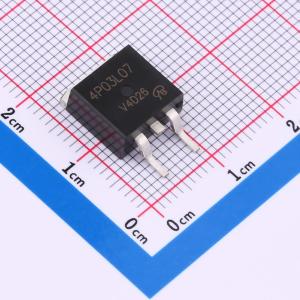

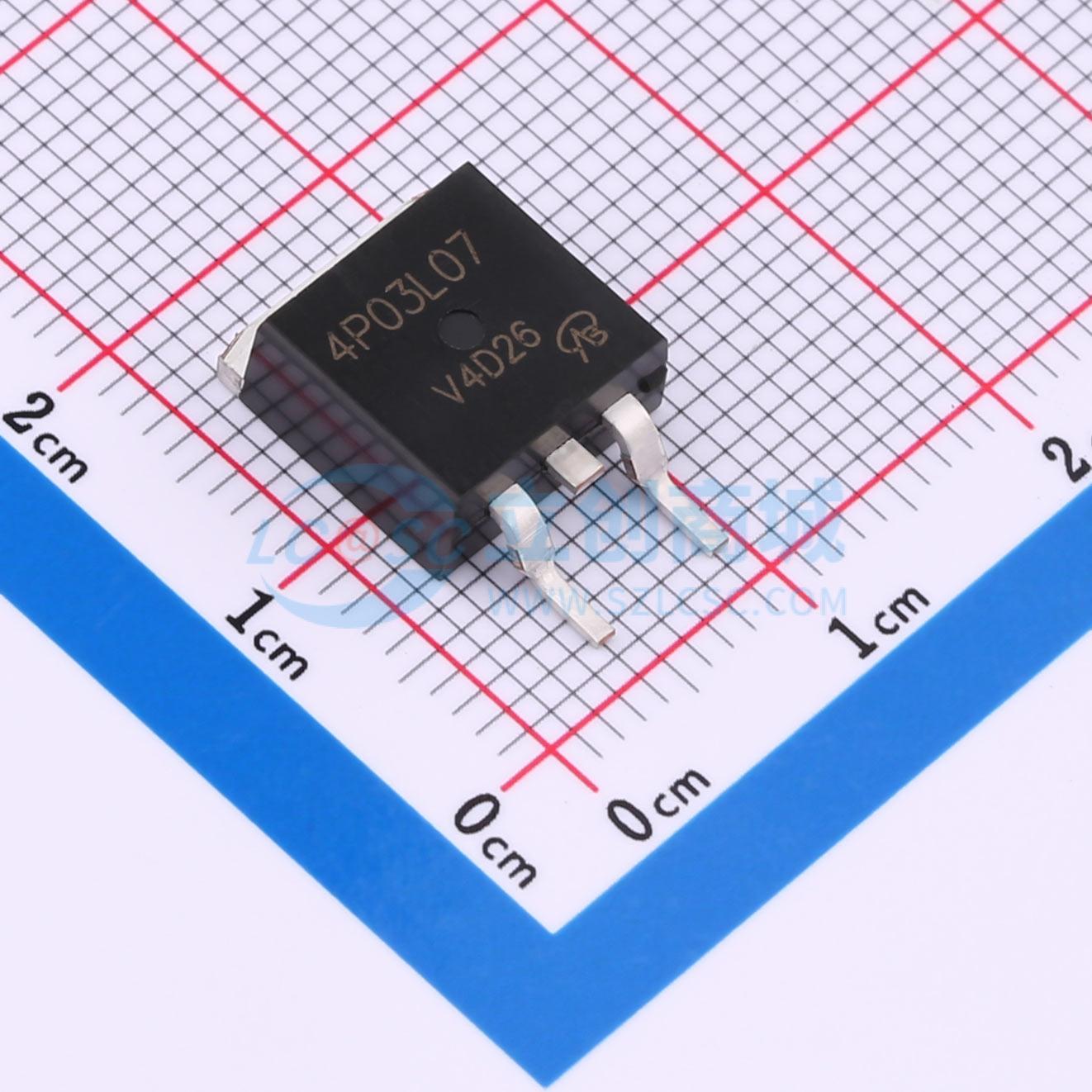

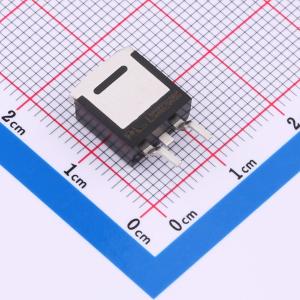

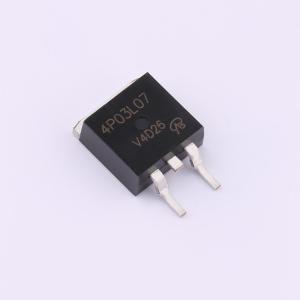

温馨提醒：图片仅供参考，商品以实物为准
IPB80P03P4L-07-VB
P沟道 耐压:30V 电流:75A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TO263；P—Channel沟道,-30V；-75A；RDS(ON)=8mΩ@VGS=10V,VGS=20V；Vth=-1~-2.5V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- IPB80P03P4L-07-VB
- 商品编号
- C22389415
- 商品封装
- TO-263(D2PAK)
- 包装方式
- 管装
- 商品毛重
- 1.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 75A | |
| 导通电阻(RDS(on)) | 8mΩ@10V；11mΩ@4.5V | |
| 耗散功率(Pd) | 250W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 115nC@10V；56nC@4.5V | |
| 输入电容(Ciss) | 4.55nF | |
| 反向传输电容(Crss) | 570pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 1.455nF |
商品特性
- 根据 IEC 61249-2-21 定义，无卤素
- 沟槽功率 MOSFET
- 100% 进行栅极电阻（Rg）测试
- 符合 RoHS 指令 2002/95/EC
应用领域
- 便携式应用的负载开关
