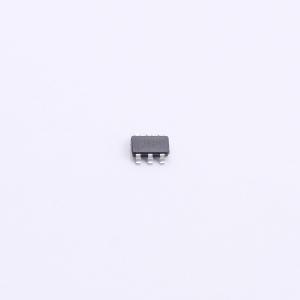

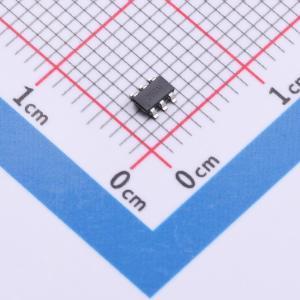

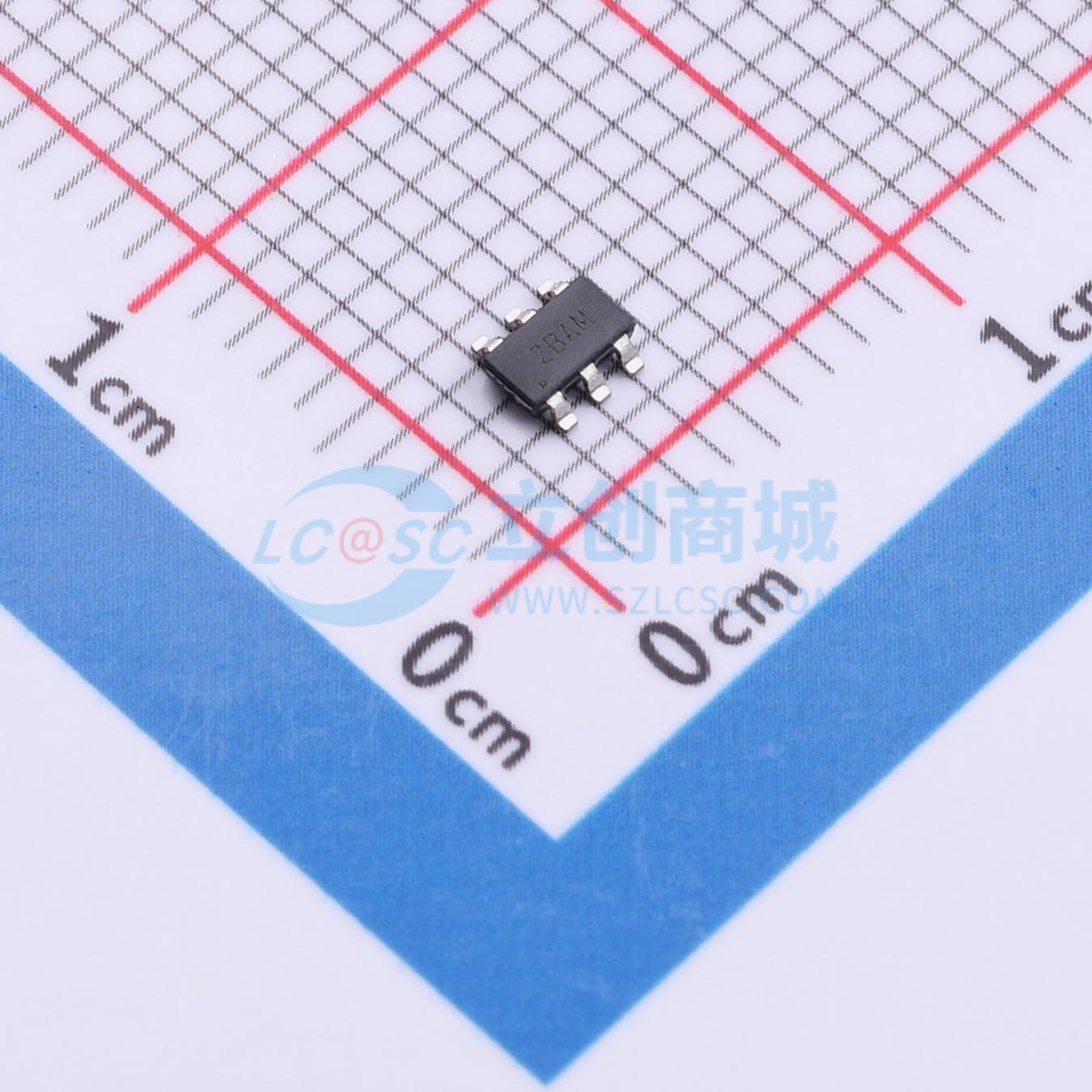

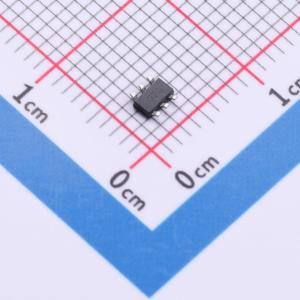

温馨提醒：图片仅供参考，商品以实物为准
RAA2113204GP3#JA0
降压型 2A 4.5V~30V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- RAA2113204GP3#JA0
- 商品编号
- C22387116
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.245克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~30V | |
| 输出电压 | 765mV~16V | |
| 输出电流 | 2A | |
| 开关频率 | 475kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 400uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护；打嗝限流 |
商品概述
RAA211320 是一款集成的 30V、2A 同步降压稳压器，采用电流模式恒定导通时间控制。该器件具备全面的保护功能，包括输入欠压锁定、过流保护、输出欠压保护和过温保护。该器件采用 6 引脚 TSOT23 封装。
商品特性
- 4.5V 至 30V 输入电源范围
- 高达 2A 的输出电流
- 集成高侧和低侧 MOSFET
- 400μA 静态电流
- 70ns 最小导通时间
- 225ns 最小关断时间
- 0.765V 参考电压，精度为 2%
- 轻载条件下的脉冲频率调制模式
- 采用内部补偿的电流模式恒定导通时间控制
- 内部 0.8ms 软启动时间
- 保护功能：低侧过流限制、输入欠压锁定、过温保护、带打嗝模式的输出欠压保护
- 精确的使能阈值
- 6 引脚 TSOT23 封装
应用领域
- 通用电源
- 工业电源
- 嵌入式系统和输入/输出电源
